QSTL-3/8-10

产品分类: 其他工具
厂牌: FESTO
产品描述:
供应商型号: 2716865
供应商: 海外现货
标准整包数: 10
FESTO 其他工具 QSTL-3/8-10

QSTL-3/8-10概述

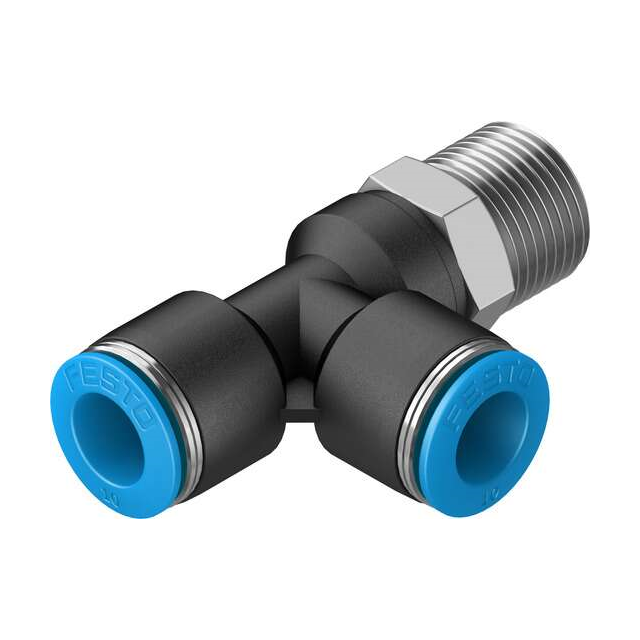

    Push-in T-Fitting QSTL-3/8-10 技术手册

    产品简介


    Push-in T-Fitting QSTL-3/8-10 是一款专为气动系统设计的快速连接管件。它主要用于压缩空气系统的连接,特别适用于需要高效、可靠连接的应用场合。产品采用了先进的推拉原理设计,具有出色的密封性和耐用性,确保在各种环境下都能稳定运行。

    技术参数


    - 尺寸标准:标准型
    - 公称宽度:8.3 mm
    - 密封方式:涂层
    - 安装位置:任意方向
    - 设计:L形,带额外的压入式连接,长度方向
    - 包装数量:每包10个
    - 结构设计:推拉式原理
    - 操作压力(整个温度范围):
    - -0.095 MPa 到 0.6 MPa
    - -0.95 bar 到 6 bar
    - -13.775 psi 到 87 psi
    - 温度依赖的操作压力:
    - -0.095 MPa 到 1.4 MPa
    - -0.95 bar 到 14 bar
    - -13.775 psi 到 203 psi
    - 最大操作压力:水:50°C时最大0.6 MPa
    - 操作介质:压缩空气(符合ISO 8573-1:2010 [7:-:-])
    - 液体介质:无冰冻水
    - 润滑操作:允许油润滑
    - 耐腐蚀等级:1 - 低腐蚀应力
    - LABS (PWIS) 符合性:VDMA24364-B1/B2-L
    - 洁净室等级:ISO 14644-1 中的4级
    - 工作环境温度:-10°C 到 80°C
    - 标称紧固扭矩:15.5 Nm
    - 紧固扭矩容差:± 20%
    - 产品重量:42 g
    - 出口数:2
    - 供给线数:1
    - 安装类型:外部六角,AF 17
    - 气动接口:外螺纹 R3/8
    - 气动接口 2:适合外径10 mm的气动软管
    - 释放环颜色:蓝色
    - 螺纹插头材料:镀镍黄铜
    - 外壳材料:PBT
    - 释放环材料:POM
    - 管路密封材料:NBR
    - 管夹材料:高合金不锈钢

    产品特点和优势


    1. 推拉式设计:采用高效的推拉式连接原理,易于安装和拆卸,提高工作效率。
    2. 优异的密封性:通过涂层密封,确保在高压环境下也能保持良好的密封效果。
    3. 多功能适用性:可应用于任何安装位置,适应多种不同的应用场景。
    4. 环境适应性强:工作温度范围广,能够承受从-10°C到80°C的环境温度变化。
    5. 合规认证:满足ISO 14644-1中的洁净室标准,且符合VDMA24364-B1/B2-L标准,适用于对环境要求严格的场合。
    6. 耐腐蚀性:耐腐蚀等级为1,能够在低腐蚀应力环境中长期使用。

    应用案例和使用建议


    Push-in T-Fitting QSTL-3/8-10 在气动系统中被广泛应用于各类工业自动化设备、生产线及测试台架。例如,在一个精密装配线上,该产品用于连接气动执行机构和控制系统,确保气源的稳定传输。为了保证最佳性能和使用寿命,建议定期检查连接处的密封情况,并根据实际工况调整紧固扭矩。

    兼容性和支持


    产品适用于各种标准气动设备和系统,尤其适合需要高精度和可靠性的应用场合。Festo公司提供全面的技术支持和售后服务,包括安装指导、故障诊断及维修服务。此外,所有材料均符合RoHS标准,确保环保安全。

    常见问题与解决方案


    1. 问题:连接处泄露
    - 解决方案:检查密封圈是否损坏或安装不到位,重新安装或更换密封圈。
    2. 问题:紧固扭矩不足导致松动
    - 解决方案:使用合适的工具按照标称紧固扭矩值进行紧固,确保扭矩达到规定值的±20%范围内。
    3. 问题:操作介质不匹配
    - 解决方案:确认所使用的操作介质是否符合产品规格要求,避免使用不适当的介质。

    总结和推荐


    Push-in T-Fitting QSTL-3/8-10 在气动系统中的表现非常出色,具备卓越的密封性能、广泛的适用范围和优良的环境适应性。对于追求高性能和高可靠性的工业应用场合,此款产品是理想的选择。基于其优秀的设计和制造质量,我们强烈推荐在气动系统中使用此款T接头。

QSTL-3/8-10参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

QSTL-3/8-10厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QSTL-3/8-10数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QSTL-3/8-10 QSTL-3/8-10数据手册

QSTL-3/8-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
