QSML-M5-6

产品分类: 其他工具
厂牌: FESTO
产品描述: Festo 螺纹弯头 气动接头, QS系列, M5 外螺纹转推入式 6 mm, PBT的制
供应商型号: 1216024
供应商: 海外现货
标准整包数: 10

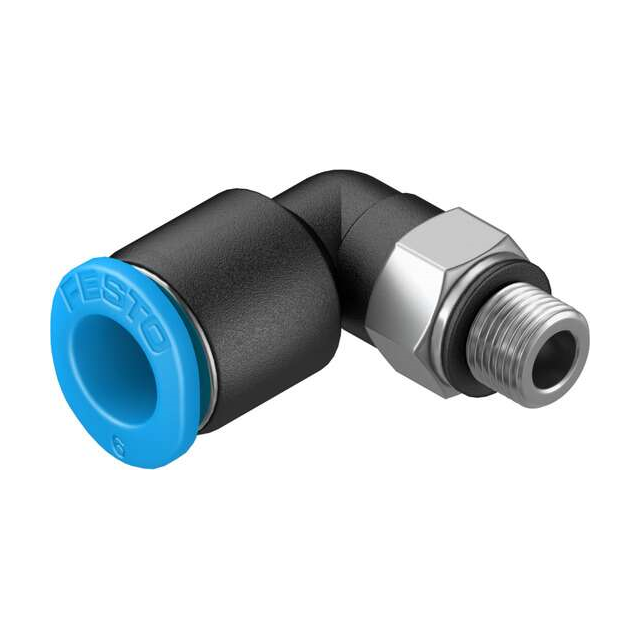

FESTO 其他工具 QSML-M5-6

QSML-M5-6概述

    Push-in L-fitting QSML-M5-6 技术手册

    1. 产品简介


    Push-in L-fitting QSML-M5-6 是一种紧凑型气动连接件,适用于需要高可靠性气动系统连接的应用场合。它主要用于压缩空气系统中,能够提供快速且稳定的连接。该产品设计为L形结构,方便安装于狭小空间,同时提供了出色的密封性和耐久性。

    2. 技术参数


    - 尺寸: Mini
    - 公称宽度: 2.1 mm
    - 螺纹塞上的密封类型: 密封圈
    - 安装位置: 任意
    - 结构设计: 推拉式原理
    - 全温度范围内的操作压力: -0.095 MPa ... 0.6 MPa (-0.95 bar ... 6 bar, -13.775 psi ... 87 psi)
    - 温度相关操作压力: -0.095 MPa ... 1.4 MPa (-0.95 bar ... 14 bar, -13.775 psi ... 203 psi)
    - 工作介质: 符合ISO 8573-1:2010 [7:-:-] 的压缩空气
    - 操作介质注意事项: 支持油润滑
    - 腐蚀防护等级 (CRC): 1 - 低腐蚀应力
    - LABS (PWIS) 兼容性: 符合VDMA24364-B1/B2-L标准
    - 环境温度: -10 °C ... 80 °C
    - 公称紧固扭矩: 1.2 Nm
    - 公称紧固扭矩公差: ± 20%
    - 产品重量: 4.1 g
    - 安装类型: 外六角头,公制8 mm
    - 气动连接1: 外螺纹M5
    - 气动连接2: 用于外径6 mm的气管
    - 释放环颜色: 蓝色
    - 螺纹塞材料: 镍镀黄铜
    - 主体材料: PBT
    - 释放环材料: POM
    - 气管密封材料: 丁腈橡胶 (NBR)
    - 管夹爪材料: 高合金不锈钢

    3. 产品特点和优势


    - 紧凑设计: 紧凑型L形设计,便于安装在狭小空间内。
    - 快速安装: 推拉式安装机制,方便快捷。
    - 卓越密封性: 使用密封圈确保在各种条件下保持良好密封。
    - 宽温度范围: 可承受-10°C到80°C的工作温度范围。
    - 耐腐蚀性强: 螺纹塞采用镍镀黄铜,具备良好的防腐蚀性能。
    - 油润滑兼容: 可以在有油润滑的环境中正常工作。
    - 轻量化设计: 仅重4.1 g,不影响整体重量分布。

    4. 应用案例和使用建议


    - 应用案例: 常见于工业自动化设备、气动控制系统、机器人等领域。
    - 使用建议: 在安装过程中应注意确保所有接口处的清洁度,避免异物进入影响密封效果。此外,在低温环境下工作时,需要注意材料的耐低温性能。

    5. 兼容性和支持


    - 兼容性: 该产品可以与多种标准气管连接,例如外径6 mm的气管。
    - 支持: 厂商提供详细的技术文档和支持服务,确保用户能够顺利进行安装和维护。

    6. 常见问题与解决方案


    - 问题: 安装后接口泄漏。
    - 解决方案: 检查接口是否清洁、拧紧力矩是否符合要求(1.2 Nm ± 20%)。
    - 问题: 长期使用后接口老化。
    - 解决方案: 定期检查并更换老化部件,确保系统的安全稳定运行。


    7. 总结和推荐


    - 综合评估: Push-in L-fitting QSML-M5-6 以其紧凑设计、卓越密封性和广泛的操作温度范围成为气动系统中的理想选择。
    - 推荐使用: 强烈推荐使用此产品应用于工业自动化设备和其他需要可靠气动连接的场合。

QSML-M5-6参数

参数
安装方式 螺纹安装
包装方式 散装

QSML-M5-6厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。
