QS-G1/2-12

产品分类: 其他工具
厂牌: FESTO

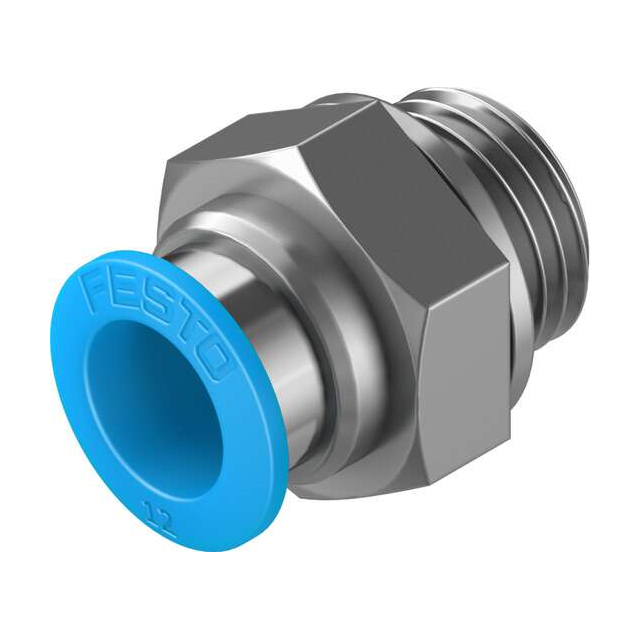

产品描述: Festo 螺纹直通 气动接头, QS系列, G 1/2 公转推入式 12 mm, 黄铜制
供应商型号: 1215615
供应商: 海外现货
标准整包数: 1

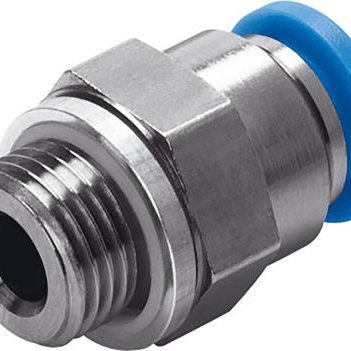

FESTO 其他工具 QS-G1/2-12

QS-G1/2-12概述


    产品简介


    Push-in fitting QS-G1/2-12(型号:186104)是一款适用于工业自动化领域的高效管接头。它采用直角设计,便于安装在任意位置,并通过推拉原理进行操作。该产品主要用于压缩空气和水的连接,符合ISO 8573-1:2010标准。此外,QS-G1/2-12还具有优异的耐腐蚀性,适用于各种恶劣的工作环境。

    技术参数


    | 参数 | 值 |

    | 尺寸类型 | 标准 |
    | 公称宽度 | 11 mm |
    | 密封类型 | 密封圈 |
    | 安装位置 | 任意 |
    | 设计 | 直通式设计 |
    | 操作压力(整个温度范围) | -0.095 MPa ... 0.6 MPa |
    -0.95 bar ... 6 bar |
    -13.775 psi ... 87 psi |
    | 温度相关操作压力 | -0.095 MPa ... 1.4 MPa |
    -0.95 bar ... 14 bar |
    -13.775 psi ... 203 psi |
    | 工作介质 | 压缩空气(ISO 8573-1:2010) |
    水(无冰液体) |
    | 腐蚀等级 | 1 - 低腐蚀应力 |
    | 适用标准 | VDMA24364-B1/B2-L |
    | 环境温度 | -10 °C ... 80 °C |
    | 预紧力矩 | 26 Nm |
    | 预紧力矩公差 | ± 20% |
    | 产品重量 | 39 g |
    | 安装类型 | 外六角,AF 24 |
    | 气动连接1 | G1/2 外螺纹 |
    | 气动连接2 | 管子外径 12 mm |
    | 解锁环颜色 | 蓝色 |

    产品特点和优势


    1. 直通设计:易于安装且适用于各种安装位置。
    2. 高耐腐蚀性:采用不锈钢材料,能够在各种环境中稳定工作。
    3. 宽工作温度范围:-10°C 至 80°C 的工作温度,确保了广泛的适用性。
    4. 符合标准:符合ISO 8573-1:2010标准,保证了压缩空气质量。
    5. 操作方便:通过简单的推拉操作即可实现连接和断开。
    6. 预紧力矩控制:精准的预紧力矩设置和允许的公差,避免过紧或松动。

    应用案例和使用建议


    应用案例
    QS-G1/2-12 推入式管接头广泛应用于自动化生产线和气动系统中。例如,在机械制造行业,它可以用于连接气动工具和设备,提供稳定可靠的气源供应。此外,在水处理系统中,该管接头也可以用于连接各种水管和传感器。
    使用建议
    1. 检查预紧力矩:在安装前,应仔细检查并调整预紧力矩至规定值。
    2. 定期检查密封性:长时间使用后,应定期检查管接头的密封性,防止泄漏。
    3. 避免过度弯曲管路:在连接时,应注意避免对管路造成过度弯曲,以免影响使用寿命。

    兼容性和支持


    该产品可与多种压缩空气系统和设备兼容,包括各类气动工具和传感器。制造商提供详细的技术文档和支持服务,以帮助用户正确安装和使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 管接头泄露 | 检查密封圈是否完好,并重新拧紧。 |
    | 管接头不能完全锁紧 | 调整预紧力矩至规定值。 |
    | 管路弯曲导致泄露 | 重新布置管路,避免过度弯曲。 |

    总结和推荐


    综上所述,Push-in fitting QS-G1/2-12 是一款功能强大且性能稳定的管接头。它的直通设计、高耐腐蚀性和宽工作温度范围使其成为自动化和气动系统中的理想选择。尽管价格较高,但其卓越的性能和可靠性使得该产品在众多应用场合中具有很高的性价比。因此,强烈推荐使用此产品。

QS-G1/2-12参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

QS-G1/2-12厂商介绍

FESTO是一家全球领先的自动化技术和机电一体化解决方案供应商,总部位于德国。公司专注于气动和电驱动技术,提供广泛的工业自动化产品和解决方案,包括气缸、电磁阀、传感器、控制器和工业培训设备等。

主营产品分类主要包括:
1. 气动元件:如气缸、气动阀、气源处理设备等。
2. 电驱动技术:包括伺服电机、步进电机、直线电机等。
3. 控制系统:包括PLC、HMI、传感器和执行器等。
4. 工业培训设备:提供实践教学和技能培训的解决方案。

应用领域广泛,涉及汽车制造、食品加工、包装、电子、医疗、能源等多个行业。

FESTO的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 产品质量:以德国制造的高标准,确保产品的可靠性和耐用性。
3. 定制解决方案:根据客户需求提供定制化的自动化解决方案。
4. 全球服务网络:在全球设有销售和服务网络,提供快速响应和技术支持。

QS-G1/2-12数据手册

厂牌 PDF简要描述 下载
FESTO 其他工具 FESTO QS-G1/2-12 QS-G1/2-12数据手册

QS-G1/2-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
