395-030-525-201

产品分类: 卡边缘连接器 - 外壳
厂牌: EDAC
产品描述:
供应商型号: 4059914
供应商: 海外现货
标准整包数: 1

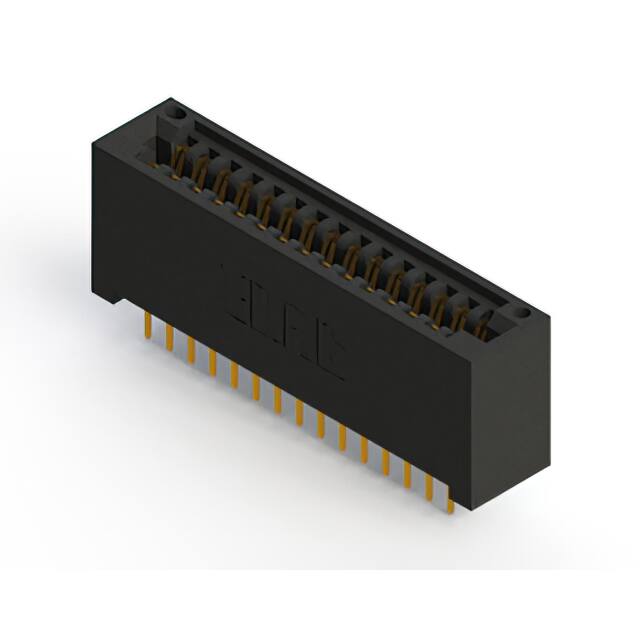

EDAC 卡边缘连接器 - 外壳 395-030-525-201

395-030-525-201概述


    产品简介


    本产品是一款卡边连接器(Card Edge Connector),型号为345/395系列,设计用于具有0.100英寸(2.54毫米)间距的电路板连接。这类连接器广泛应用于计算机、通信设备、工业控制设备以及其他需要高速信号传输和可靠电连接的应用场景。产品提供多种接触配置,可适用于单排或多排的设计需求,以满足不同的设计需求。

    技术参数


    - 绝缘材料:UL 94V-0等级热塑性聚酯,保证防火安全。
    - 触点材料:铜合金,提供良好的导电性能。
    - 触点电镀:触点对位区采用金镀层,尾部则采用锡镀层并有镍底镀层。
    - 电流承载能力:最高可达3安培。
    - 接触电阻:最大不超过10毫欧姆。
    - 耐压能力:1200伏交流电压(rms)。
    - 插拔力:最小为1盎司(0.28牛顿)每对接点。
    - 绝缘电阻:最小为5000兆欧。
    - 操作温度范围:-40°C 至 +105°C。
    - 安装孔直径:支持多种直径的安装孔,包括Ø.128英寸(Ø3.25毫米)、Ø.116英寸(Ø2.95毫米)和Ø.156英寸(Ø3.96毫米)。
    - 触点间距和行距:触点间隔为0.100英寸(2.54毫米),行距为0.200英寸(5.08毫米)。
    - 厚度接受度:可接受0.062英寸(1.57毫米)厚度的印刷电路板。

    产品特点和优势


    本产品具备以下显著特点和优势:
    - 高可靠性:金和锡电镀确保了长期可靠的电气性能。
    - 多样化选择:提供多种接触配置和安装选项,能够灵活适应各种设计需求。
    - 高温耐受性:能够在极端温度条件下保持稳定的工作表现。
    - 环保标准:符合RoHS标准,确保环保合规。

    应用案例和使用建议


    此款连接器适用于高速数据传输环境,如服务器、路由器和其他高端计算设备。针对具体应用场景,我们建议进行严格的环境测试,确保连接器在特定条件下的可靠性和耐用性。同时,在组装过程中应注意正确的插拔力控制,避免损坏触点。

    兼容性和支持


    该产品支持不同类型的安装方式,包括浮动静态卡扣、偏移卡扣和多个定位键,能够适应多种尺寸的PCB。此外,产品附带详细的说明书和技术支持文档,以确保用户在安装和使用过程中的顺利体验。

    常见问题与解决方案


    1. Q: 插入力过大怎么办?
    - A: 检查是否有异物阻碍,必要时清洁插槽,确认是否满足规格要求。
    2. Q: 接触电阻偏高怎么办?
    - A: 确认触点电镀情况,如有磨损可更换新的连接器。
    3. Q: 连接器无法正常工作怎么办?
    - A: 检查电路板的安装位置和方向,确保符合制造商的指示。

    总结和推荐


    综上所述,这款卡边连接器凭借其优秀的电气性能和多样化的安装选项,在各类高速数据传输系统中具有广泛应用前景。其多样的配置选项和高标准的制造工艺使其成为市场上极具竞争力的产品之一。因此,强烈推荐在需要高可靠性的环境中使用该产品。
