395-060-520-202

产品分类: 卡边缘连接器 - 外壳
厂牌: EDAC
产品描述: Conn Card Edge SKT 60 POS 2.54mm Solder ST Thru-Hole
供应商型号: 3807115
供应商: 海外现货
标准整包数: 1

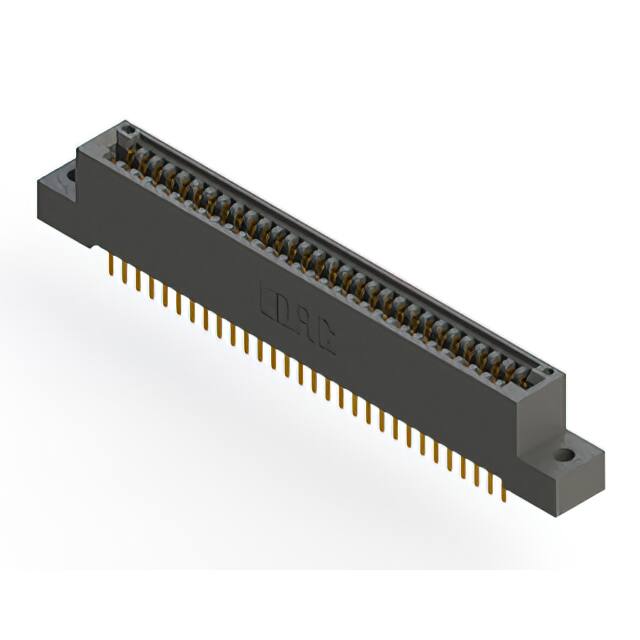

EDAC 卡边缘连接器 - 外壳 395-060-520-202

395-060-520-202概述


    产品简介


    本产品为卡边缘连接器(Card Edge Connector),采用0.100英寸(2.54毫米)的间距设计,适用于PCB板上的高密度连接。该连接器的主要功能是在印刷电路板(PCB)上实现可靠的电连接,广泛应用于计算机、服务器、网络设备以及工业控制等领域。其特点是结构紧凑,易于安装,并具有多种接触点配置和安装选项,能够满足不同应用场景的需求。

    技术参数


    - 绝缘材料: 聚酯热塑性材料(UL 94V-0等级)
    - 接触材料: 铜合金
    - 接触电镀: 接触区域为金镀层,尾部为锡镀层,镍底镀层覆盖整个表面
    - 额定电流: 3安培
    - 接触电阻: 最大值为10毫欧姆
    - 介电强度: 在海平面条件下,相邻接触之间的耐压电压为1200V AC
    - 拔出力: 每对接触点的最小拔出力为1盎司(0.28牛顿)
    - 绝缘电阻: 最小值为5000兆欧姆
    - 工作温度范围: -40°C至+105°C
    - 插入力: 每对接触点的最大插入力为16盎司(4.45牛顿)
    - 总接触点数: 单行接触点数从005到072,双行接触点数从010到144
    - 安装孔直径: Ø.128英寸(Ø3.25毫米)、Ø.116英寸(Ø2.95毫米)、Ø.156英寸(Ø3.96毫米)
    - 厚度: 可接受0.062英寸(1.57毫米)的PCB厚度

    产品特点和优势


    本款卡边缘连接器具备以下显著特点和优势:
    - 高可靠性:采用金镀层和锡镀层确保长期稳定性和良好的导电性能。
    - 广泛适用性:单排或双排配置,满足不同PCB板的设计需求。
    - 多功能接触点:可选配PC尾端、线缠绕尾端、90度弯曲等多种接线方式。
    - 高密度设计:适合高密度布线要求的应用场景,提供高效的空间利用率。
    - 易安装性:设计灵活的安装选项,如浮动眼套、安装孔、侧装孔等,方便安装和维护。

    应用案例和使用建议


    本产品常用于服务器、路由器、交换机等设备中,提供可靠的数据传输通道。在实际应用中,可根据需要选择合适的接触点数量和配置。例如,在服务器主板上可以使用双行或多行接触点以提高数据传输速率。另外,安装时需要注意接触点的定位,避免错误安装导致信号干扰。
    使用建议:
    - 确保接触点与PCB板的正确对齐,减少信号干扰。
    - 使用正确的接触点配置,根据具体应用需求选择最合适的接触点数量和类型。
    - 在焊接过程中,应使用适当的温度曲线以避免接触点损伤。

    兼容性和支持


    该产品通过RoHS认证,并且得到了UL的认可。厂商提供了详尽的技术支持文档和客户支持服务,确保用户在使用过程中能够获得充分的帮助。

    常见问题与解决方案


    1. 插入力过大:检查PCB板的厚度是否符合要求,过厚会导致插入力增加。
    2. 接触电阻过高:确认接触面清洁无污垢,并确保电镀质量良好。
    3. 绝缘电阻低:检查是否有物理损坏或污染,必要时更换连接器。
    4. 连接不牢固:确认安装孔尺寸匹配,且安装孔没有变形。

    总结和推荐


    综合来看,这款卡边缘连接器以其高可靠性、广泛适用性和易于安装的特点,在众多应用场景中表现出色。特别适合用于需要高密度布线和高性能要求的电子设备中。强烈推荐使用,尤其是对于对信号稳定性有较高要求的应用场合。

395-060-520-202参数

参数
长*宽*高 97.41mm(长度)*9.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

395-060-520-202厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

395-060-520-202数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 外壳 EDAC 395-060-520-202 395-060-520-202数据手册

395-060-520-202封装设计

查看详情并下载
Symbol
Footprint
3D Model
