345-020-540-802

产品分类: 卡边缘连接器 - 外壳
厂牌: EDAC
产品描述: Conn Card Edge SKT 20 POS 2.54mm Wire Wrap ST Panel Mount
供应商型号: 4059752
供应商: 海外现货
标准整包数: 1

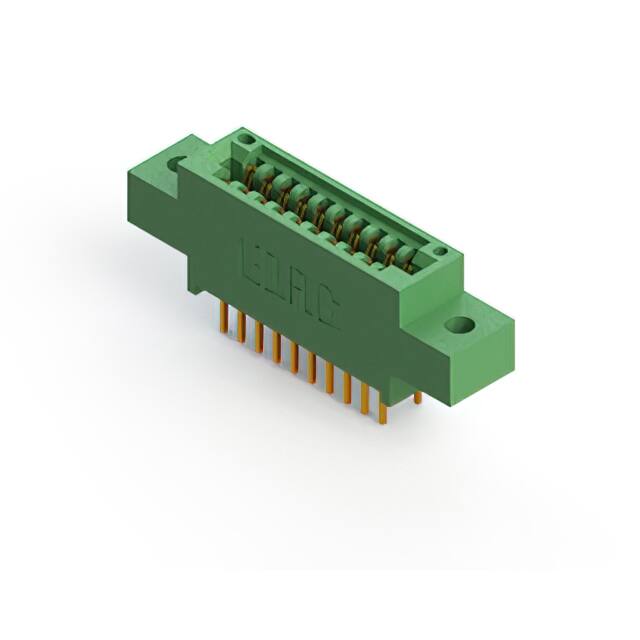

EDAC 卡边缘连接器 - 外壳 345-020-540-802

345-020-540-802概述

    #

    产品简介


    本文将介绍一款高性能卡边缘连接器(Card Edge Connector),型号为345/395系列。该连接器采用聚酯热塑性材料作为绝缘体,符合UL 94V-0阻燃等级标准,提供绿色和黑色两种颜色选择。接触点由铜合金制成,并经过镀金处理,确保优异的导电性能。该连接器设计用于0.100英寸(2.54毫米)间距的电路板连接,广泛应用于通信设备、工业自动化及消费电子等领域。

    技术参数


    | 参数类别 | 具体值 |

    | 绝缘材料 | 聚酯热塑性材料(UL 94V-0)|
    | 接触材料 | 铜合金 |
    | 接触镀层 | 插配区域镀金,尾部镀锡,镍底层全面覆盖 |
    | 额定电流 | 3安培 |
    | 接触电阻 | 最大10毫欧 |
    | 绝缘电阻 | 最小5000兆欧姆 |
    | 工作温度范围 | -40°C至+105°C |
    | 拔出力 | 每对接触点≥0.28牛顿 |
    | 插入力 | 每对接触点≤4.45牛顿 |

    产品特点和优势


    1. 高可靠性:镀金插配区与镀锡尾部结合的设计保证了长期稳定的电气性能。
    2. 多样化配置:支持单排或多排布局,多种安装选项如平装或偏置安装脚可供选择。
    3. 环保合规:RoHS符合性及UL认可标识表明其环保友好且安全可靠。
    4. 灵活应用:适用于不同厚度的PCB板,最大可支持0.062英寸厚的电路板。
    5. 机械稳定性强:提供极高的抗折弯强度,适用于严苛的工作环境。

    应用案例和使用建议


    应用案例
    - 通信行业:可用于服务器背板,实现高速信号传输。
    - 工业控制:在PLC模块之间建立可靠的连接。
    - 消费电子:例如笔记本电脑扩展坞,提供便捷的数据接口。
    使用建议
    - 确保正确选择接触点数量及安装方式以匹配具体的应用需求。
    - 安装过程中需注意保持连接器垂直于PCB表面,避免倾斜导致接触不良。
    - 对于需要特殊角度的应用场合,可以考虑使用预装配导轨或90度弯曲型连接器。

    兼容性和支持


    本系列产品与多种标准PCB厚度兼容,并且可以通过不同的安装孔径来适应不同的机械要求。制造商提供详尽的技术文档和支持服务,帮助客户解决实际操作中可能遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 确认安装方向正确,并检查是否有足够的插入力。 |
    | 接触电阻过高 | 检查接触点是否有氧化现象,必要时重新清洁处理。 |
    | 插拔困难 | 调整插拔工具压力设置,确保均匀施加力量。 |

    总结和推荐


    综上所述,345/395系列卡边缘连接器凭借其卓越的技术指标、广泛的应用范围以及良好的性价比,在市场上具有很强的竞争优势。无论是从产品质量还是技术支持的角度来看,都值得高度推荐给各类电子制造企业选用。对于追求高效能且注重成本效益的企业来说,这款连接器无疑是一个理想的选择。

345-020-540-802参数

参数
长*宽*高 46.61mm(长度)*29.46mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
