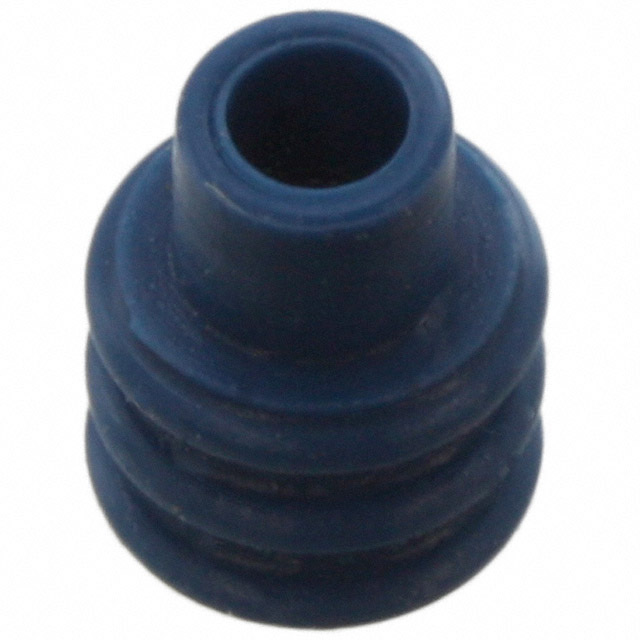

570-260-002

产品分类: 矩形连接器 - 配件
厂牌: EDAC
产品描述: EDAC 570 系列 570-260-002 电线密封, 使用于防水连接器
供应商型号: 570-260-002
供应商: Master
标准整包数: 5

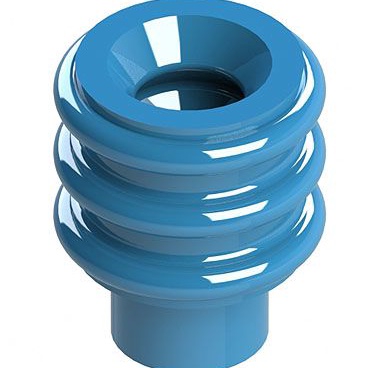

EDAC 矩形连接器 - 配件 570-260-002

570-260-002概述

    电子元器件产品技术手册解析

    产品简介


    本文将详细介绍一种具有5.8mm间距、防水等级达到IP67的电子元器件——572系列线对线/线对板连接器。该连接器主要用于实现电线之间以及电线与电路板之间的稳定连接。最大额定电流为10A,可适用于多种不同直径的导线,支持的导线范围从AWG 14到AWG 22不等。此外,它还具备双锁设计以确保连接稳固,防错配插头结构能够防止错误连接。

    技术参数


    - 额定电压:300V
    - 额定电流:10A
    - PCB厚度:1.6mm
    - 耐压等级:1700V AC (rms)
    - 接触电阻:10 mΩ max
    - 绝缘电阻:1000 MΩ min./DC500V
    - 温度范围:-40°C至+105°C
    - 导体直径:支持AWG 14至AWG 22导线,最大绝缘直径分别为3.1mm(14AWG)、2.7mm(22-20AWG)。
    - 针位数量:1, 2或3个针位
    - 位间距:5.8mm
    - 连接器材料:主体材质采用PBT,内部金属件则采用黄铜或磷青铜

    产品特点和优势


    此款连接器在多方面表现出色,包括:
    - 双重锁定系统以增强稳定性
    - 内部极化设计,确保正确的插入方式,避免错误配对
    - 从AWG 14到AWG 22的宽泛适用范围
    - 宽广的工作温度区间,适应恶劣环境条件
    - 水密等级达到IP67标准,适合在潮湿环境中使用

    应用案例和使用建议


    此类连接器适用于需要高可靠性和防水性能的应用场景,例如:
    - 工业自动化设备中的接线端子
    - 家用电器的控制面板
    - 汽车工业内的线束连接
    - 照明系统的接线部分
    对于安装时建议用户在确保电线完全插入后进行机械锁定,以确保良好的电气接触和物理连接。

    兼容性和支持


    该产品与EDAC官方网站上的各种型号和规格高度兼容,可提供详细的订购指南及技术支持服务。若需了解更多有关安装指导的信息,请联系制造商获取官方文件资料。

    常见问题与解决方案


    1. Q: 如何确定所购产品是否正确?
    - A: 检查产品序列号和规格书是否与订单要求一致。

    2. Q: 连接过程中出现断开情况怎么办?
    - A: 重新检查并调整安装位置,确认锁紧机构已到位;如有必要,可更换新的密封圈或重新进行压接操作。

    总结和推荐


    综上所述,这款由EDAC公司生产的572系列线对线/线对板连接器凭借其出色的性能参数、广泛的应用领域以及可靠的质量保障,无疑是值得推荐的产品选择。无论是对于追求高效稳定的工业应用还是需要良好防水性能的日常场景而言,都是理想的选择。

570-260-002参数

参数
针脚数 -
配件类型 Plug,Sealing
配套使用/相关产品 570 Series
安装方式 密封安装
零件状态 在售
包装方式 散装
