355-030-500-202

产品分类: 卡边缘连接器 - 外壳
厂牌: EDAC
产品描述: Conn Card Edge SKT 30 POS 3.96mm Solder Lug ST Panel Mount
供应商型号: 4059760
供应商: 海外现货
标准整包数: 1

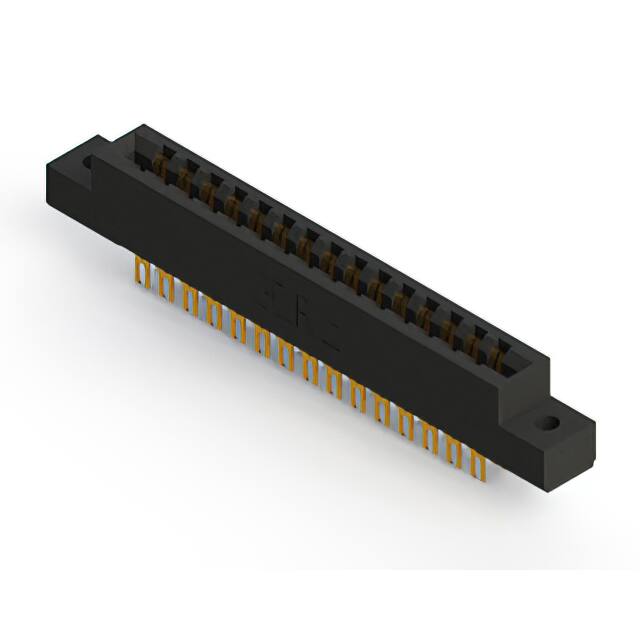

EDAC 卡边缘连接器 - 外壳 355-030-500-202

355-030-500-202概述


    产品简介


    产品名称: 305/315/355系列卡边连接器
    产品类型: 卡边连接器
    主要功能: 提供稳定可靠的电连接,支持PCB板和其他电子元件的连接。
    应用领域: 广泛应用于通信设备、计算机主板、服务器、工业自动化等领域。

    技术参数


    - 绝缘材料: UL 94V-0等级热塑性聚酯
    - 接触材料: 铜合金
    - 接触镀层: 接触面镀金,尾部镀锡并附有镍底层
    - 额定电流: 5安培
    - 接触电阻: 最大10毫欧
    - 介电强度: 在海平面处,相邻触点间耐压为1800 VAC RMS
    - 插入力: 每对触点最大插入力为16盎司(约4.45牛顿)
    - 拔出力: 每对触点最小拔出力为1盎司(约0.28牛顿)
    - 绝缘电阻: 最小5000兆欧
    - 操作温度范围: -40°C至+105°C

    产品特点和优势


    - 低轮廓绝缘体:绝缘体高度仅为0.470英寸(约11.94毫米),适合空间受限的应用场合。
    - 多触点选项:单排或多排配置,最多可容纳86个触点。
    - 接触设计:每对触点间隔0.156英寸(约3.96毫米),满足各种紧密排布需求。
    - 兼容性:能够接受0.062英寸(约1.57毫米)厚度的PCB板。
    - 绿色环保:RoHS认证,符合环保要求。

    应用案例和使用建议


    该连接器广泛用于各类计算机主板和服务器中。例如,在服务器背板设计中,通过双排配置可以实现高效的数据传输。对于需要高密度排布的场合,如电信机柜,可以选择更高数量的触点配置。在安装过程中,应注意保持触点间距的一致性,以确保良好的电连接。

    兼容性和支持


    - 兼容性: 可以与不同厚度(0.054英寸到0.070英寸)的PCB板配合使用。
    - 支持服务: 提供详细的技术文档和咨询服务,用户可以通过EDAC官方网站获取更多信息和支持。

    常见问题与解决方案


    - 问题: 插入力过大
    解决方案: 确保PCB板厚度在规定范围内,且触点位置准确无误。
    - 问题: 接触电阻过高
    解决方案: 检查触点镀层是否完好,必要时更换新的连接器。
    - 问题: 密封不良导致湿气侵入
    解决方案: 安装前检查密封件是否完好,确保组装过程中的密闭性。

    总结和推荐


    综上所述,305/315/355系列卡边连接器以其稳定的电性能、高密度的触点配置和广泛的应用范围,在各类高要求的电子系统中表现出色。该产品不仅适用于现有的各类计算机主板和服务器,还能满足不断发展的高密度应用需求。强烈推荐给需要高性能电连接解决方案的用户。

355-030-500-202参数

参数
长*宽*高 82.45mm(长度)*18.84mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

355-030-500-202厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

355-030-500-202数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 外壳 EDAC 355-030-500-202 355-030-500-202数据手册

355-030-500-202封装设计

查看详情并下载
Symbol
Footprint
3D Model
