438-017-000-112

产品分类: 卡边缘连接器 - 外壳
厂牌: EDAC
产品描述:
供应商型号: 438-017-000-112
供应商: Master
标准整包数: 25

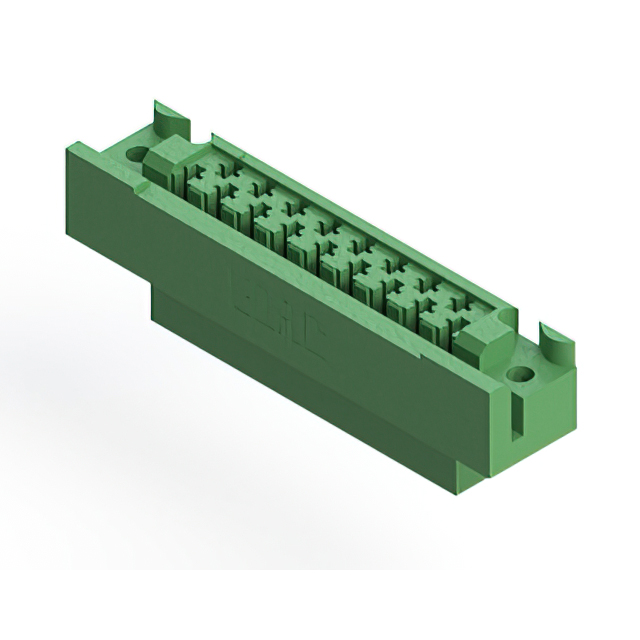

EDAC 卡边缘连接器 - 外壳 438-017-000-112

438-017-000-112概述

    电子元器件产品技术手册

    1. 产品简介


    本手册介绍的是Edac公司的金属边缘卡式连接器,型号为415/438系列。该系列连接器广泛应用于工业控制、电信设备、医疗设备、计算机和消费电子产品等领域。它们的主要功能是实现电路板之间以及板载组件之间的高效电连接,提供可靠的电气传输性能。

    2. 技术参数


    | 参数 | 描述 |

    | 绝缘材料 | UL 94V-0 Diallyl Phthalate,绿色 |
    | 接触材料 | 铜合金 |
    | 接触镀层 | 全接触金镍电镀 |
    | 电流承载能力 | 10安培 |
    | 接触电阻 | 最大10毫欧 |
    | 绝缘电阻 | 最小5000兆欧 |
    | 耐电压 | 海平面下2000伏交流(有效值) |
    | 操作温度 | -65°C至+125°C |
    | 插入力 | 每个接触位置2至16盎司(0.56至4.45牛) |
    | 拔出力 | 每个接触位置2至16盎司(0.56至4.45牛) |

    3. 产品特点和优势


    - Edacon自对齐接头设计:使连接器具有高度可靠和一致的电接触,即使在插拔多次后也能保持良好的接触状态。
    - 多样的接触尾部选择:提供多种终端选项,包括压接、PC尾部、焊接孔和线绕,以适应不同的安装需求。
    - 兼容性强:415系列可以与421和422系列配合使用,而438系列可以与423系列配合使用,扩大了连接器的应用范围。
    - 符合RoHS标准:不含铅等有害物质,有利于环保和健康。

    4. 应用案例和使用建议


    415/438系列连接器广泛应用于工业控制系统中,例如在电机驱动器和PLC模块中用于信号传输。建议在设计和组装过程中注意接触压力和绝缘距离,确保电气性能和安全性。在复杂环境如高温或低温环境中使用时,需特别注意温度限制,确保产品在规定的操作温度范围内正常运行。

    5. 兼容性和支持


    - 兼容性:415系列可与421和422系列配合使用,438系列可与423系列配合使用,这些连接器的兼容性使得它们可以灵活应用于多种设备。
    - 支持:厂商提供技术支持和客户服务,详情请联系www.edac.net 或发送邮件至customerservice@edac.net 获取更多信息和帮助。

    6. 常见问题与解决方案


    - 问题:如何正确安装连接器?
    解决方案:请参阅手册中的详细安装步骤,使用专用工具进行安装,避免损坏接触部位。
    - 问题:如何判断连接器是否出现故障?
    解决方案:使用万用表测量接触电阻,如超出技术手册中的最大值,则可能存在故障。
    - 问题:更换新的连接器时需要注意什么?
    解决方案:确保新旧连接器规格一致,安装时遵循手册中的步骤,使用适当的工具和技巧。

    7. 总结和推荐


    总结来说,415/438系列连接器具有多种优势,如自对齐接头设计、广泛的接触尾部选择和优良的电气性能。这些特性使其成为高可靠性要求领域的理想选择。综合考虑性能、兼容性和支持,推荐在需要高性能连接解决方案的应用中采用此产品。

438-017-000-112参数

参数
长*宽*高 65.28mm(长度)*20.32mm(高度)
零件状态 在售
包装方式 散装

438-017-000-112厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。
