E3X260071X12

产品分类:
厂牌: EATON
产品描述:
供应商型号: 504-E3X260071X12
供应商: Mouser
标准整包数: 1
EATON  E3X260071X12

E3X260071X12概述

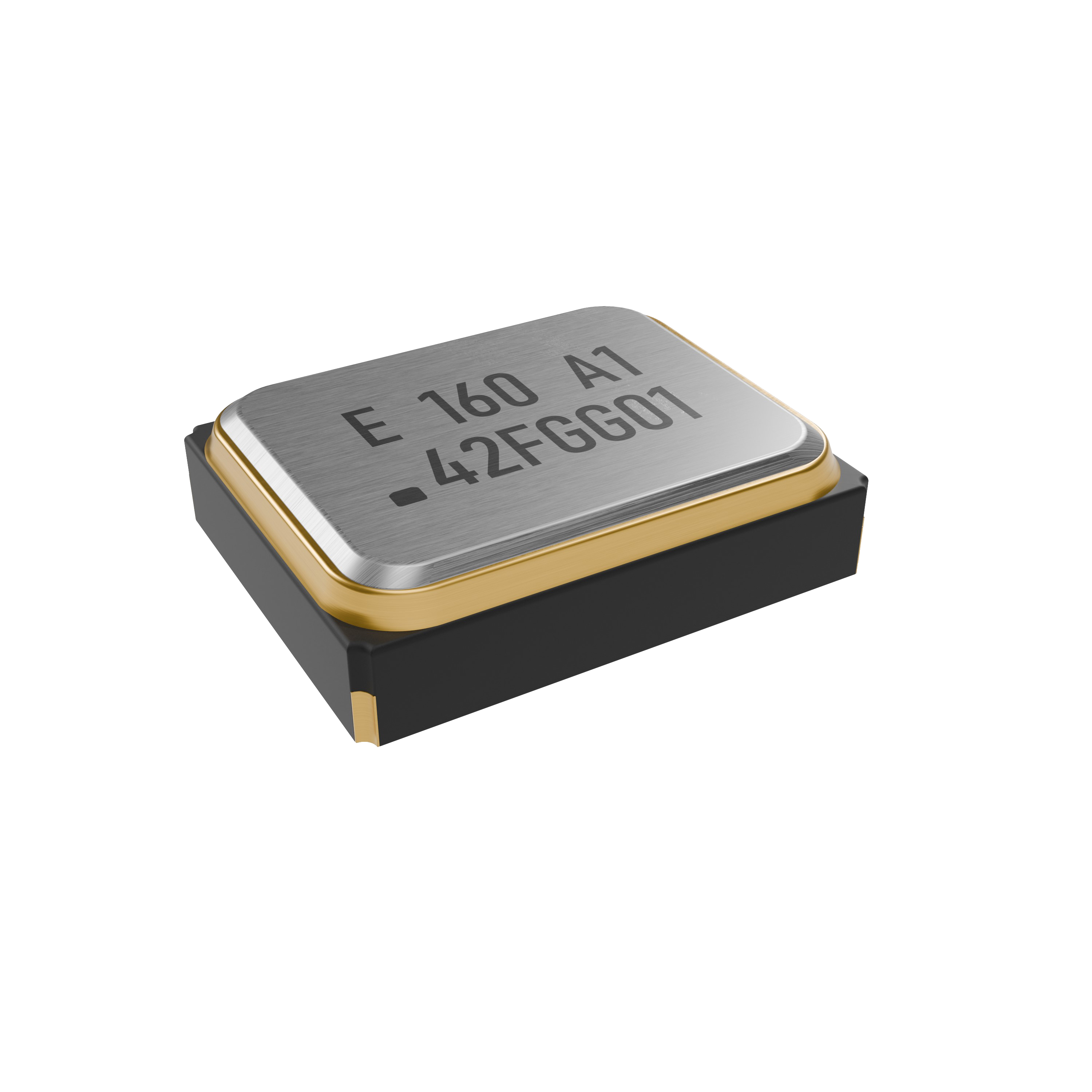

    E3X 表面贴装晶体谐振器

    1. 产品简介


    E3X 表面贴装晶体谐振器是一款高精度的频率控制器件,广泛应用于无线通信领域。它采用标准的1210(3225毫米)封装形式,具有极低的湿度敏感度等级(MSL),适用于高可靠性的电子产品制造。
    主要功能包括提供精确稳定的频率信号,以满足各类无线通信设备的需求。常见的应用场景涵盖手机、调制解调器、无线局域网设备、通信测试仪器、笔记本电脑、网络摄像机及频率转换器等。

    2. 技术参数


    - 频率范围: 12 MHz 至 54 MHz
    - 振荡模式: 基频
    - 频率容差(+25°C时): ±10 ppm, ±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm
    - 频率稳定性(相对于工作温度范围):
    - -40 °C 到 +85 °C 内:±15 ppm, ±20 ppm, ±50 ppm
    - 串联等效电阻 (ESR):
    - 12 MHz 至 16 MHz: 最大 80 Ω
    - 16 MHz 至 32 MHz: 最大 40 Ω
    - 32 MHz 至 54 MHz: 最大 20 Ω
    - 驱动水平: 10 μW, 100 μW, 200 μW 或指定
    - 绝缘电阻: 在 100 Vdc 下最小为 500 MΩ
    - 负载电容: 8 pF, 10 pF, 12 pF 或指定
    - 并联电容 (C0): 最大 3 pF 或指定
    - 老化率(+25°C): 第一年 ±3 ppm

    3. 产品特点和优势


    E3X 表面贴装晶体谐振器的独特之处在于其广泛的频率选择范围和高精度的频率容差。其高稳定性和耐用性使其成为无线通信领域的理想选择。在极端环境条件下也能保持稳定性能,因此非常适合用于苛刻的应用环境。

    4. 应用案例和使用建议


    E3X 表面贴装晶体谐振器已在多个实际项目中得到应用,如无线路由器、蜂窝基站和通信模块。例如,在设计无线路由器时,可以利用其高稳定性来确保网络传输的准确性。在实际应用中,建议考虑负载电容和驱动水平的选择,以适应具体电路的要求。

    5. 兼容性和支持


    E3X 表面贴装晶体谐振器与多种主流电子元件兼容,如各种微控制器、射频芯片等。制造商提供了详尽的技术文档和支持服务,确保用户能够顺利地将该产品集成到现有系统中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 起振困难 | 检查并确认正确的负载电容值和驱动水平 |
    | 频率不稳定 | 确保焊接质量和工作环境温度符合要求 |
    | 温度漂移过大 | 调整电路中的热敏电阻,增加散热措施 |

    7. 总结和推荐


    总体而言,E3X 表面贴装晶体谐振器以其出色的频率稳定性、高可靠性和广泛的工作温度范围,成为无线通信领域的优选产品。对于需要高精度频率控制的应用场景,强烈推荐使用这款产品。

E3X260071X12参数

参数
包装方式 卷带包装

E3X260071X12厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

E3X260071X12数据手册

厂牌 PDF简要描述 下载
EATON EATON E3X260071X12 E3X260071X12数据手册

E3X260071X12封装设计

查看详情并下载
Symbol
Footprint
3D Model
