82-5151.2123.B002

产品分类: 按钮开关
厂牌: EAO
产品描述: On-On SPDT 圆形-19.00(Dia) 24V 120V 焊接安装,面板安装
供应商型号: ET-3838440
供应商: 海外现货
标准整包数: 1
EAO 按钮开关 82-5151.2123.B002

82-5151.2123.B002概述


    产品简介

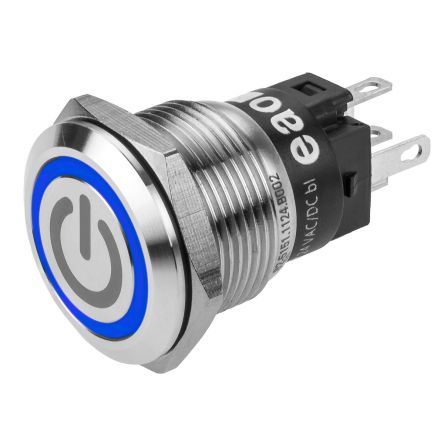

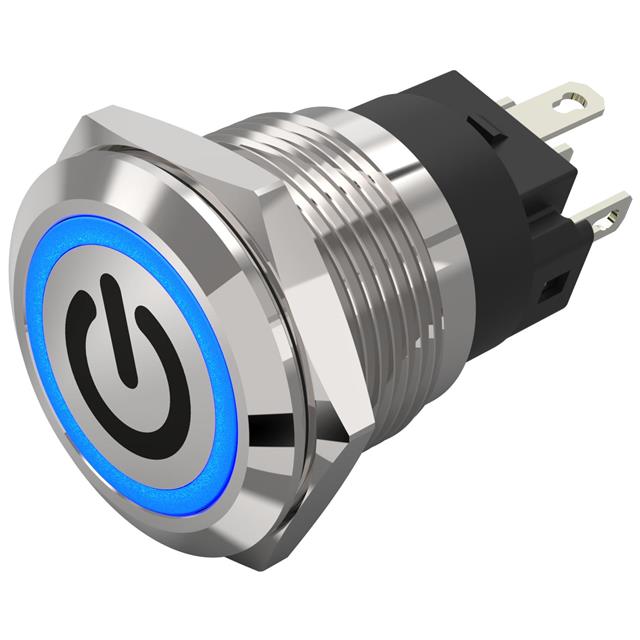

    82-5151.2123.B002 Illuminated Pushbutton Ø 19 mm Silver Contact
    本产品是一款直径为19毫米的带指示灯的按钮开关,适用于各种工业控制面板及设备。其采用不锈钢材质,外形美观且耐用。该按钮提供银色接触点,具有较高的电气性能和长寿命。适用于需要精确控制和指示信号的场合,如机械设备控制、工厂自动化系统和家用电器等。

    技术参数


    - 外形尺寸:
    - 按钮直径:19 mm
    - 安装孔直径:22 mm
    - 前置面板安装
    - 前部组件:
    - 镜片形状:圆形
    - 镜片材料:透明
    - 符号:无
    - 镜头光学:单LED
    - 电气特性:
    - 额定操作电压(Ue):12 V AC/DC
    - 接触点:2个,符合EN IEC 60947-1标准
    - 切换电压和电流:最高250 VAC,最大5A
    - 绝缘电压(Ui):250 V
    - 电强度:1500 VAC,50 Hz,1分钟内介于终端和接地之间
    - 动作次数:机械寿命500,000次,电气寿命250,000次
    - 机械特性:
    - 触点材料:银
    - 重量:0.018 kg
    - 操作力:4 N 至 7 N
    - 终端:焊接式,2.8 x 0.5 mm
    - 开关系统:瞬动
    - 操作行程:约3 mm
    - 紧固扭矩:0.5 ... 0.6 Nm
    - 环境条件:
    - 工作温度:-30°C 至 +70°C
    - 存储温度:-40°C 至 +80°C
    - 防护等级:IP65, IP67
    - 振动抗扰性:10 ... 500 Hz,振幅1.5 mm p-p,符合IEC 60068-2-6标准
    - 冲击抗扰性:最大500 m/s²,符合IEC 60068-2-27标准
    - 温湿试验:21天,符合IEC 60512-11标准

    产品特点和优势


    这款按钮开关具有以下独特功能和优势:
    - 高可靠性:机械寿命长达500,000次,电气寿命长达250,000次,确保长期稳定运行。
    - 紧凑设计:直径仅为19mm,适合狭小空间安装。
    - 多功能应用:适用于多种电气控制系统,支持不同电压和电流要求。
    - 优异防护:具备IP65/IP67防护等级,能在恶劣环境下可靠工作。
    - 清晰指示:蓝光LED指示灯,视觉效果明显,方便操作者识别状态。

    应用案例和使用建议


    应用案例:
    - 机械设备控制面板:在需要操作确认和指示灯反馈的应用中,如机械手控制单元。
    - 工厂自动化系统:作为生产线上工位控制装置的一部分。
    - 家用电器:作为智能家电的控制按钮。
    使用建议:
    - 正确安装:严格按照安装说明安装按钮,确保安装孔直径准确匹配。
    - 电压选择:根据实际应用需求选择合适的操作电压(12 V AC/DC)。
    - 接线规范:确保接线正确,避免短路或其他电气故障。
    - 定期检查:定期检查按钮状态,以保证长期可靠的运行。

    兼容性和支持


    该产品与其他电子元器件和设备兼容性良好,可广泛应用于各种控制面板。制造商提供了全面的技术支持和服务,包括安装指导、故障排查和产品维护等。

    常见问题与解决方案


    问题1:按下按钮后指示灯不亮。
    解决办法:检查电源连接是否正常,确认供电电压是否符合要求(12 V AC/DC)。
    问题2:按钮按压不顺畅。
    解决办法:检查按钮内部是否有灰尘或杂质,必要时进行清洁。
    问题3:按钮出现机械故障。
    解决办法:检查按钮操作力是否合适(4 N 至 7 N),必要时更换新的按钮。

    总结和推荐


    综合评估:
    82-5151.2123.B002按钮开关凭借其高可靠性、多功能性和良好的防护能力,在多种工业控制场景中表现出色。其出色的电气性能和机械寿命使其成为各种应用的理想选择。
    推荐使用:
    鉴于该产品在多个方面的优势,强烈推荐使用82-5151.2123.B002按钮开关。无论是在工业控制还是家用电器领域,它都是一个值得信赖的选择。

82-5151.2123.B002参数

参数
开关功能 On-On
最大交流触点电压 120V
机械寿命 -
面板开孔尺寸 圆形-19.00(Dia)
开关配置 SPDT
最大直流触点电压 24V
指示颜色 -
执行器类型 -
电气寿命 -
电流额定值 -
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 托盘

82-5151.2123.B002厂商介绍

EAO是一家全球领先的人机界面解决方案供应商,专注于为工业、医疗和交通等领域提供高品质和创新的开关、控制面板和电子接口产品。EAO的产品分类主要包括:

1. 开关系列:包括按钮开关、指示灯、紧急停止开关、旋转开关等,广泛应用于机械操作面板和控制台。

2. 控制面板:提供定制化的控制面板解决方案,包括触摸屏、薄膜开关和金属面板等。

3. 电子接口:包括接口模块和电子控制单元,用于实现设备间的信号传输和控制。

EAO的优势在于:

1. 创新技术:EAO不断研发新技术,提供高性能和高可靠性的产品。

2. 定制化解决方案:EAO能够根据客户需求提供定制化的人机界面解决方案。

3. 全球服务网络:EAO在全球设有多个分支机构,提供快速响应和本地化服务。

4. 高品质标准:EAO的产品符合国际安全和环保标准,确保产品的安全性和耐用性。

82-5151.2123.B002数据手册

厂牌 PDF简要描述 下载
EAO 按钮开关 EAO 82-5151.2123.B002 82-5151.2123.B002数据手册

82-5151.2123.B002封装设计

查看详情并下载
Symbol
Footprint
3D Model
