首页  >  产品百科  >  TL2205EEBPBB

TL2205EEBPBB

产品分类: 按钮开关
厂牌: E-SWITCH
产品描述: 按钮,椭圆 开-开 DPDT 10000Cycles 30V 蓝色 100mA(DC) 通孔安装
供应商型号: 2844180
供应商: element14
标准整包数: 1

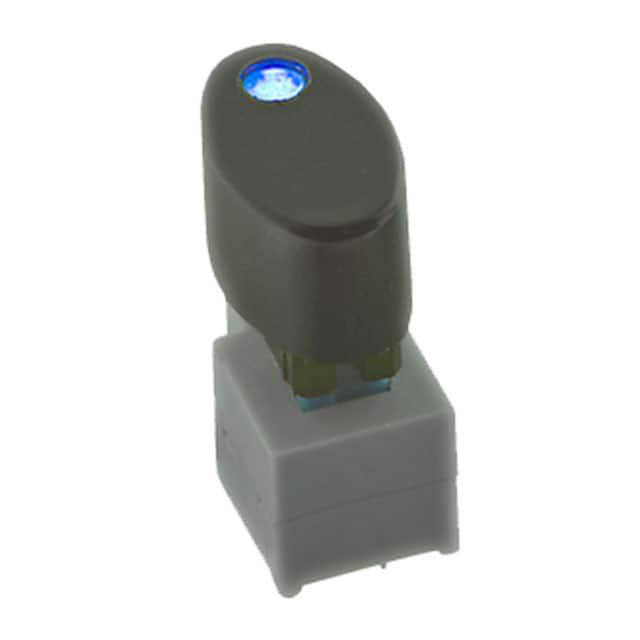

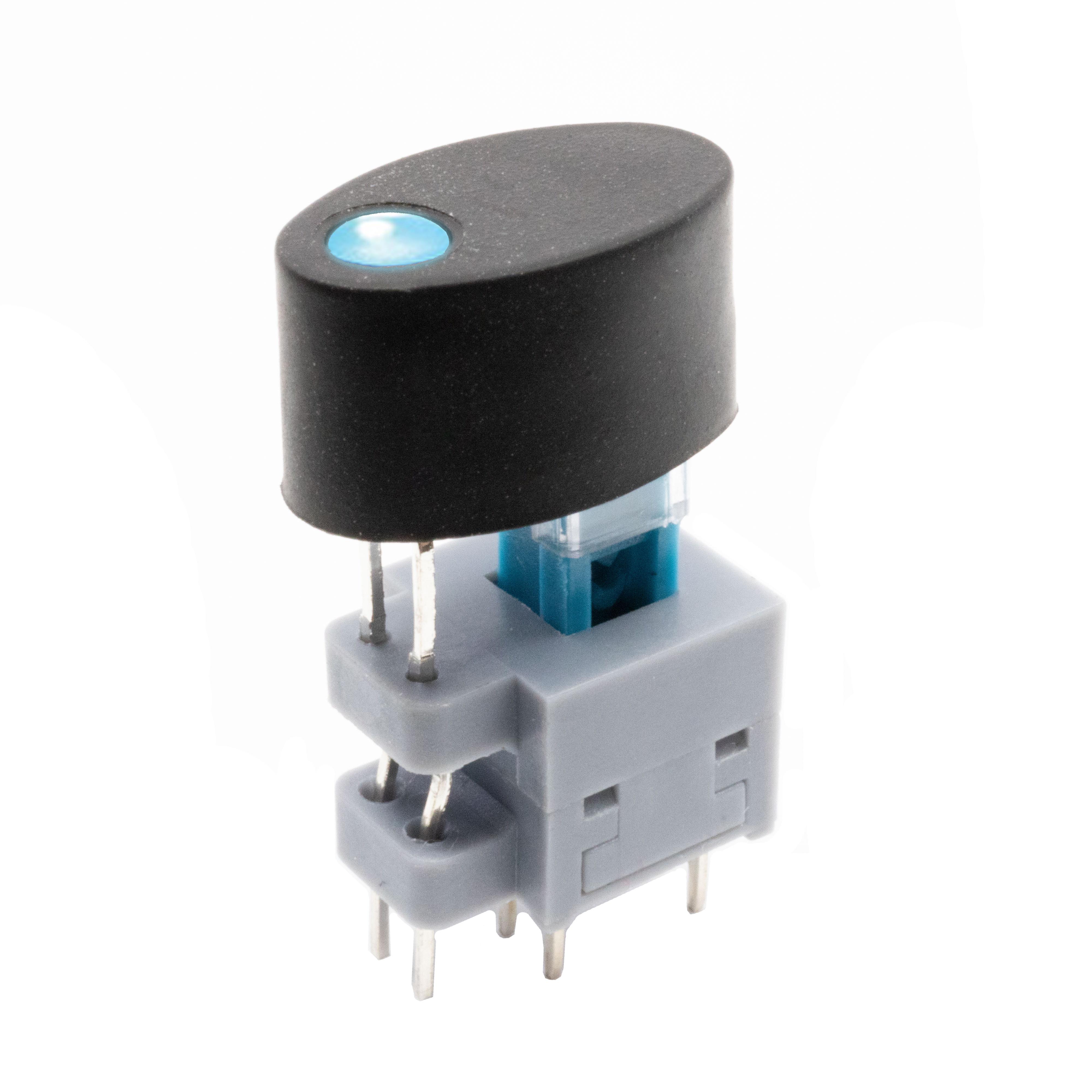

E-SWITCH 按钮开关 TL2205EEBPBB

TL2205EEBPBB概述

    TL2205 Illuminated Pushbutton Switch 技术手册

    产品简介


    TL2205系列是一款由E-Switch公司生产的照明型按钮开关,主要用于各种需要快速响应的场合。它提供了瞬时(momentary)和锁定(latching)两种设计模式,以适应不同的应用需求。此外,TL2205系列还支持多种照明选项,使其成为电信、网络、计算机服务器以及高性能音频设备的理想选择。

    技术参数


    - 机械规格:
    - 操作寿命:10,000次
    - 按压力:250 ± 100克
    - 行程:全行程2.5 ± 0.3毫米;锁定位1.5 ± 0.3毫米
    - 接触排列方式:DPDT
    - 接触额定值:30VDC,100mA
    - 接触电阻:初始最大值为50mΩ
    - 绝缘电阻:最小值为100MΩ(在500VDC下)
    - 绝缘强度:500VAC
    - 工作温度范围:-20°C至+70°C
    - 存储温度范围:-20°C至+70°C
    - 电规格:
    - 接触额定值:30VDC,100mA
    - 接触电阻:初始最大值为50mΩ
    - 环境规格:
    - 操作温度:-20°C至+70°C
    - 存储温度:-20°C至+70°C

    产品特点和优势


    TL2205系列开关具有以下几个显著特点:
    - 瞬时或锁定设计:用户可以根据应用需求选择瞬时操作或锁定操作模式。
    - 长行程设计:确保更可靠的按压反馈,提高用户体验。
    - 照明选项:提供蓝、红、绿和黄色LED选项,便于识别状态。
    - 机械寿命长:能够承受高达10,000次的操作,延长使用寿命。
    - 高接触可靠性:接触电阻低,确保信号传输稳定。

    应用案例和使用建议


    TL2205系列开关广泛应用于电信、网络、计算机/服务器和高性能音频等领域。例如,在电信设备中,它可以用于控制信号的启停;在高性能音频设备中,它可以作为音量调节或模式切换按钮。为了确保最佳性能,建议:
    - 在安装过程中保持良好的机械对准,以避免不必要的磨损。
    - 定期清洁按钮表面,以防止灰尘和污垢积累影响操作。
    - 在极端环境下使用时,需特别注意其操作温度范围,确保其正常运行。

    兼容性和支持


    TL2205系列开关的设计使其能够与其他电子元件和设备良好兼容。厂商提供详细的安装指南和技术支持服务,用户可以通过官方网站或直接联系厂商获取更多信息和支持。

    常见问题与解决方案


    - Q: 开关操作时感觉阻塞或卡顿怎么办?
    - A: 可能是内部灰尘积聚导致的。建议先清理开关内部,如仍存在问题,可联系技术支持寻求帮助。

    - Q: 开关接触不良怎么办?
    - A: 首先检查接线是否正确连接。如果接线无误但仍然存在接触不良的情况,可能是接触点氧化导致,可使用专用的清洁剂进行清洁。

    总结和推荐


    TL2205系列开关凭借其优良的设计和可靠的性能,适用于多种复杂环境下的应用。无论是电信、网络还是音频设备领域,都是理想的选择。鉴于其广泛的适用性和高度的可靠度,强烈推荐使用TL2205系列开关。

TL2205EEBPBB参数

参数
开关配置 DPDT
最大直流触点电压 30V
执行器类型 按钮,椭圆
指示颜色 蓝色
机械寿命 10000Cycles
电流额定值 100mA(DC)
开关功能 开-开
电气寿命 -
最大交流触点电压 -
面板开孔尺寸 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

TL2205EEBPBB厂商介绍

E-SWITCH是一家全球领先的电子开关制造商,专注于设计和生产高品质、高性能的开关产品。公司主营产品包括轻触开关、按键开关、滑动开关、旋转开关、检测开关等多种类型,广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

E-SWITCH的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
2. 品质保证:严格的质量控制体系,确保每一件产品都符合高标准。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和优质服务。
5. 环保理念:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

TL2205EEBPBB数据手册

厂牌 PDF简要描述 下载
E-SWITCH 按钮开关 E-SWITCH TL2205EEBPBB TL2205EEBPBB数据手册

TL2205EEBPBB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 25.2552
10+ ¥ 22.17
126+ ¥ 19.08
1008+ ¥ 15.88
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 25.25
直接购买
加入购物车
