ULV7F2G11341

产品分类: 按钮开关
厂牌: E-SWITCH
产品描述: Round On-On DPDT 圆形-22.20(Dia) 500000Cycles 250V 蓝色 500000Cycles 3A 面板安装 35mm(长度)
供应商型号: ULV7F2G11341
供应商: Master
标准整包数: 1
E-SWITCH 按钮开关 ULV7F2G11341

ULV7F2G11341概述


    产品简介


    本篇技术手册介绍的是E-Switch公司生产的ULV7F2G11341型DPDT(双极双掷)按钮开关。此款开关是一种带指示灯的面板安装型开关,适用于各种工业控制、仪器仪表和通信设备中。其独特的设计不仅提供了可靠的电气连接,还通过蓝色LED指示灯增加了视觉反馈的功能。

    技术参数


    - 尺寸:所有尺寸单位为毫米(英寸)
    - 面板开孔:可根据需要定制
    - 面板厚度:1-10mm
    - 接触材料:银
    - 额定值:3A 250V AC
    - 电寿命:50,000次通断循环
    - 机械寿命:500,000次循环
    - 绝缘电阻:最小1,000兆欧(500V DC)
    - 介电强度:最小2,000V AC (1分钟)
    - 接触电阻:最大50毫欧(1A 12V DC)
    - 工作温度范围:-20°C 至 55°C
    - 旅行距离:3.2mm
    - 动作力:3.5 ± 1.0 N
    - 安装螺母扭矩:5-14Nm
    - 防护等级:IP67

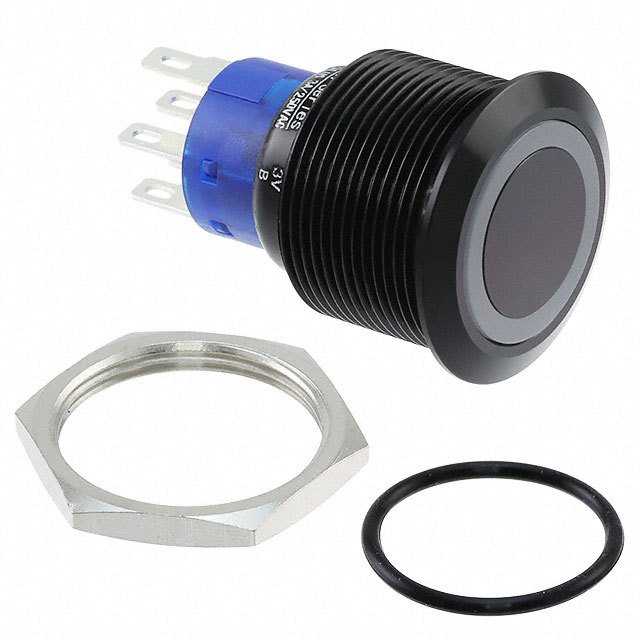

    - 附带硬件:O型圈和六角螺母
    - LED灯电压:3V 20mA

    产品特点和优势


    ULV7F2G11341型开关的独特之处在于其高可靠性和广泛的温度适应性。其电寿命和机械寿命都非常长,确保了长期使用的稳定性。同时,IP67的防护等级使得该开关能够适用于严苛的工作环境,如户外和潮湿场所。银材质的接触点保证了良好的导电性和耐久性。另外,LED灯提供了明确的操作状态指示,便于实时监控。

    应用案例和使用建议


    应用案例
    此开关广泛应用于机械设备、通信设备及仪器仪表中。例如,在自动化设备中作为操作员接口的一部分,提供清晰的状态指示。此外,在电力控制系统中,用于手动控制电源的通断。
    使用建议
    1. 确保正确的面板厚度以保证开关的稳固安装。
    2. 在进行操作时,注意不要超过指定的动作力,以防止损坏开关。
    3. 定期检查防护等级,特别是对于长期在户外工作的设备。
    4. 在高湿度环境下使用时,定期检查防护部件(如O型圈)是否完好。

    兼容性和支持


    ULV7F2G11341型开关与大多数标准面板尺寸兼容,便于安装。E-Switch公司提供全面的技术支持和售后服务,确保用户在使用过程中遇到任何问题都能得到及时解决。

    常见问题与解决方案


    1. Q: 开关动作不顺畅怎么办?
    - A: 检查安装面板厚度是否符合要求;确保安装螺母扭矩适中。

    2. Q: LED灯不亮怎么办?
    - A: 检查供电电压是否正常,确认接线正确;如有必要,更换LED灯。

    3. Q: 开关寿命短怎么办?
    - A: 确认工作电流不超过额定值;确保安装环境符合工作温度要求。

    总结和推荐


    总体而言,ULV7F2G11341型DPDT按钮开关是一款可靠性高、适用范围广的产品。其出色的电寿命、机械寿命和防护等级使其成为工业控制和仪表应用的理想选择。此外,E-Switch提供的技术支持和服务也进一步增强了该产品的市场竞争力。因此,我们强烈推荐使用此款开关。

ULV7F2G11341参数

参数
最大直流触点电压 -
机械寿命 500000Cycles
执行器类型 Round
电流额定值 3A
电气寿命 500000Cycles
指示颜色 蓝色
开关配置 DPDT
最大交流触点电压 250V
面板开孔尺寸 圆形-22.20(Dia)
开关功能 On-On
长*宽*高 35mm(长度)
安装方式 面板安装
零件状态 在售
包装方式 散装

ULV7F2G11341厂商介绍

E-SWITCH是一家全球领先的电子开关制造商,专注于设计和生产高品质、高性能的开关产品。公司主营产品包括轻触开关、按键开关、滑动开关、旋转开关、检测开关等多种类型,广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

E-SWITCH的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
2. 品质保证:严格的质量控制体系,确保每一件产品都符合高标准。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和优质服务。
5. 环保理念:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

ULV7F2G11341数据手册

厂牌 PDF简要描述 下载
E-SWITCH 按钮开关 E-SWITCH ULV7F2G11341 ULV7F2G11341数据手册

ULV7F2G11341封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.5155 ¥ 165.2963
20+ $ 18.0068 ¥ 149.7191
40+ $ 17.0554 ¥ 141.7336
60+ $ 16.5042 ¥ 134.5155
100+ $ 15.4452 ¥ 126.4808
260+ $ 14.8017 ¥ 121.2108
500+ $ 14.8017 ¥ 121.2108
库存: 100
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 165.29
直接购买
加入购物车
