首页  >  产品百科  >  WBL4UEEGBQR05CLR

WBL4UEEGBQR05CLR

产品分类: 按钮开关
厂牌: E-SWITCH
产品描述: 圆形,按钮 On-On 4PDT 10000Cycles 30V 绿色,蓝色 10000Cycles 300mA(DC) 通孔安装
供应商型号: 2844568
供应商: 海外现货
标准整包数: 1

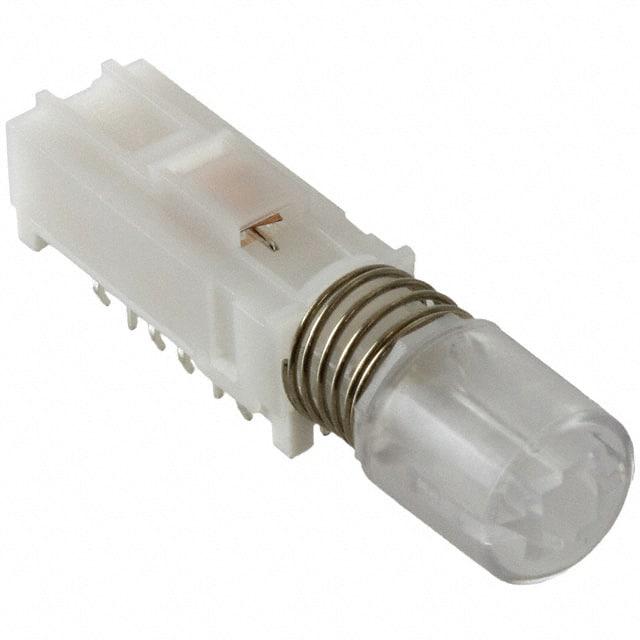

E-SWITCH 按钮开关 WBL4UEEGBQR05CLR

WBL4UEEGBQR05CLR概述

    Illuminated Pushbutton Switch: WBL Series Technical Manual

    1. 产品简介


    Illuminated Pushbutton Switch(按钮开关)是一款设计用于多种应用领域的高质量电子元件。本系列开关提供2极或4极选项,并具备可选按钮盖(Button)。这款开关适用于多种颜色的LED灯,包括红色、绿色、黄色、蓝色以及双色组合如红绿、红蓝等。该产品广泛应用于电信行业、消费电子产品、音频视频设备、医疗设备、计算机服务器及外围设备等领域。

    2. 技术参数


    - 机械参数
    - 寿命:10,000次循环
    - 按压力度:200±100克
    - 行程:全行程:3.30±0.3mm;锁定行程:2.50±0.3mm
    - 接触布局:双极双掷(DPDT)与四极双掷(4PDT)
    - 电气参数
    - 接触额定值:直流30V,300mA
    - 接触电阻:初始最大值50mΩ
    - 绝缘电阻:最小值为100MΩ(施加500VDC电压时)
    - 耐电压强度:交流500V
    - 环境参数
    - 工作温度范围:-20°C 至 +70°C
    - 存储温度范围:-20°C 至 +70°C

    3. 产品特点和优势


    - 多选择性:提供2极和4极选项,适合不同的应用场景。
    - LED颜色多样性:多种颜色选择(红、绿、黄、蓝、双色组合),满足不同需求。
    - 可靠耐用:具有高寿命和稳定的机械性能,确保长期可靠的使用。
    - 广泛的适用性:适用于多个行业领域,从电信到医疗设备,用途广泛。

    4. 应用案例和使用建议


    应用案例:
    - 在电信行业中用于电话系统的控制面板。
    - 在消费电子产品中作为用户界面的一部分,如电视遥控器或游戏机控制板。
    - 在医疗设备中作为关键操作按钮,确保医生可以准确快速地操作设备。
    使用建议:
    - 在设计电路时,确保考虑接触电阻和绝缘电阻的要求,以避免信号传输不稳定。
    - 在特定应用环境下,根据工作温度范围选择合适的应用环境,以确保开关性能稳定。
    - 定期检查和维护,特别是对于长期运行的设备,可以延长开关的使用寿命。

    5. 兼容性和支持


    本产品兼容于各种标准的连接器和接线端子。如有特殊要求,可根据客户的需求进行定制。制造商提供了详尽的技术支持和售后服务,包括产品规格变更通知和包装信息等。

    6. 常见问题与解决方案


    - Q: 开关使用一段时间后接触不良怎么办?
    - A: 确保清洁开关内部,去除灰尘和污垢。若问题仍然存在,可能需要更换新的开关。

    - Q: 开关出现漏电现象如何处理?
    - A: 检查是否有外部因素导致的漏电现象。如果内部出现漏电,可能是由于接触电阻过高或者绝缘材料老化。建议联系技术支持进行诊断和修复。

    7. 总结和推荐


    综述:WBL系列按钮开关凭借其多样化的选择性、稳定可靠的性能和广泛应用的适应性,在电子元件市场上占据了一席之地。该产品不仅能够满足电信、医疗等高端应用需求,也适合消费类电子产品的需求。因此,我们强烈推荐WBL系列按钮开关作为高质量的电子元件选择。

WBL4UEEGBQR05CLR参数

参数
执行器类型 圆形,按钮
面板开孔尺寸 -
机械寿命 10000Cycles
指示颜色 绿色,蓝色
最大交流触点电压 -
开关配置 4PDT
电流额定值 300mA(DC)
开关功能 On-On
最大直流触点电压 30V
电气寿命 10000Cycles
安装方式 通孔安装
零件状态 在售
包装方式 散装

WBL4UEEGBQR05CLR厂商介绍

E-SWITCH是一家全球领先的电子开关制造商,专注于设计和生产高品质、高性能的开关产品。公司主营产品包括轻触开关、按键开关、滑动开关、旋转开关、检测开关等多种类型,广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

E-SWITCH的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
2. 品质保证:严格的质量控制体系,确保每一件产品都符合高标准。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和优质服务。
5. 环保理念:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

WBL4UEEGBQR05CLR数据手册

厂牌 PDF简要描述 下载
E-SWITCH 按钮开关 E-SWITCH WBL4UEEGBQR05CLR WBL4UEEGBQR05CLR数据手册

WBL4UEEGBQR05CLR封装设计

查看详情并下载
Symbol
Footprint
3D Model
