LP4OA1PBCTB

产品分类: 按钮开关
厂牌: E-SWITCH
产品描述: 圆形,按钮 开-瞬时 DPDT 50000Cycles 蓝色 100mA(DC) 通孔安装
供应商型号: 612-LP4OA1PBCTB
供应商: Mouser
标准整包数: 1

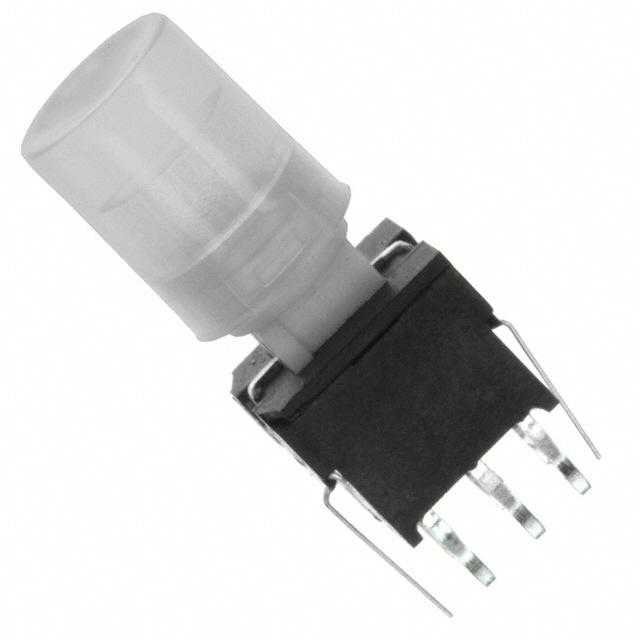

E-SWITCH 按钮开关 LP4OA1PBCTB

LP4OA1PBCTB概述

    电子元器件产品技术手册

    1. 产品简介


    本文档详细介绍了一款名为LP4OA1PBCTB的蓝色LED按键开关。该产品主要用于各种消费电子、工业控制及通信设备等领域,以提供直观的视觉反馈和便捷的操作体验。其主要功能是在按下时提供瞬时响应,并通过内置的蓝色LED指示灯显示状态。

    2. 技术参数


    以下是该产品的技术规格:
    - 前向电流(Forward Current): 最大20mA
    - 前向电压(Forward Voltage): 2.9V至4.0V(@ 20mA)
    - 光通量(Luminous Intensity): 5.00mcd(@ 10mA)
    - 接触额定值(Contact Rating): 电流:100mA;电压:30V DC
    - 操作寿命(Operating Life): 50,000次开关循环
    - 绝缘电阻(Insulation Resistance): 500V DC下最小100MΩ
    - 操作力(Operating Force): 250gF ± 100gF
    - 操作温度(Operating Temperature): -20°C 至 70°C
    - 行程(Travel): 瞬动模式下,1.50mm ± 0.3mm 全行程
    - 接触电阻(Contact Resistance): 最大50mΩ
    - 符合标准(Compliance): 2002/95/EC (RoHS) 标准

    3. 产品特点和优势


    这款蓝色LED按键开关具有以下独特优势:
    - 高效能: 前向电流和前向电压设计使得其能够在低功耗条件下保持高亮度。
    - 高可靠性: 经过50,000次开关循环验证的操作寿命,确保了长期稳定的工作性能。
    - 环境适应性强: 操作温度范围宽广,适合多种环境下的应用需求。
    - 易于集成: 设计精巧,尺寸紧凑,方便安装和布局。

    4. 应用案例和使用建议


    - 应用案例: 这款蓝色LED按键开关常用于智能家居控制系统、机器人手臂控制器及便携式医疗设备等场景。
    - 使用建议: 在使用过程中应注意避免超过最大电流和电压限制,以延长使用寿命。同时,在高温环境下应适当调整使用频率,避免因温度过高导致损坏。

    5. 兼容性和支持


    该产品已通过RoHS认证,保证其在环境保护方面的合规性。厂商提供了详细的维护指南和支持文档,确保客户能够顺利安装和使用该产品。此外,该产品与大多数标准PCB布局兼容,方便在各类电子设备中使用。

    6. 常见问题与解决方案


    - 问题: 使用时发现指示灯不亮
    - 解决方案: 检查前向电流和电压是否超出限定范围,确认连接是否正确。
    - 问题: 开关寿命不足
    - 解决方案: 确保使用频率在额定范围内,并定期进行维护检查。

    7. 总结和推荐


    综上所述,LP4OA1PBCTB蓝色LED按键开关是一款高性能、高可靠性的电子元器件。其独特的设计使其适用于多种应用场景,且厂商提供了详尽的技术支持,值得推荐使用。

LP4OA1PBCTB参数

参数
最大直流触点电压 -
最大交流触点电压 -
电流额定值 100mA(DC)
机械寿命 50000Cycles
执行器类型 圆形,按钮
开关功能 开-瞬时
电气寿命 -
开关配置 DPDT
指示颜色 蓝色
面板开孔尺寸 -
安装方式 通孔安装
零件状态 在售

LP4OA1PBCTB厂商介绍

E-SWITCH是一家全球领先的电子开关制造商,专注于设计和生产高品质、高性能的开关产品。公司主营产品包括轻触开关、按键开关、滑动开关、旋转开关、检测开关等多种类型,广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

E-SWITCH的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
2. 品质保证:严格的质量控制体系,确保每一件产品都符合高标准。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和优质服务。
5. 环保理念:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

LP4OA1PBCTB数据手册

厂牌 PDF简要描述 下载
E-SWITCH 按钮开关 E-SWITCH LP4OA1PBCTB LP4OA1PBCTB数据手册

LP4OA1PBCTB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.313 ¥ 44.8949
50+ $ 4.644 ¥ 39.2418
500+ $ 3.0345 ¥ 25.6415
1000+ $ 2.9505 ¥ 24.9317
库存: 463
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 44.89
直接购买
加入购物车
