首页  >  产品百科  >  ULV7F23SS316

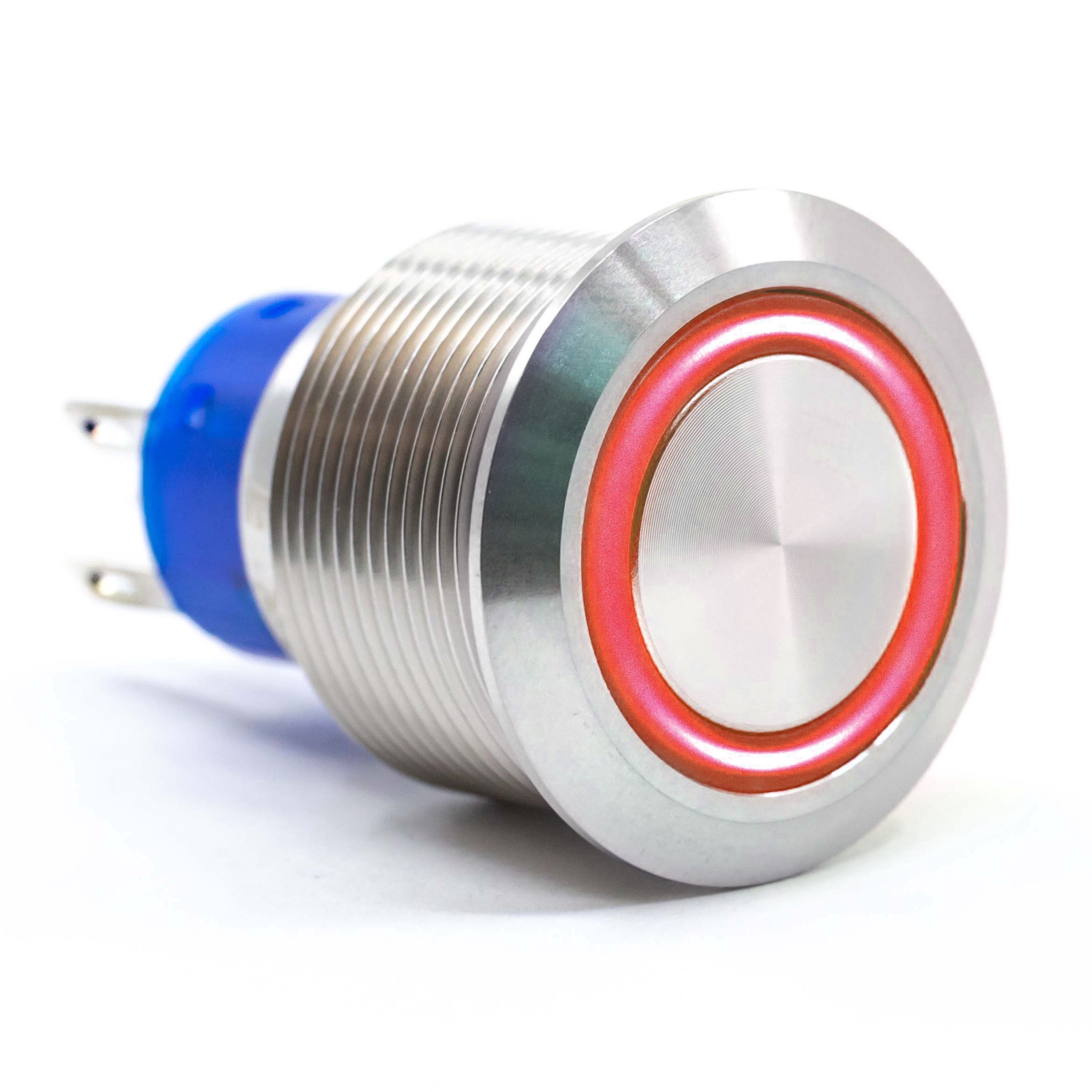

ULV7F23SS316

产品分类: 按钮开关
厂牌: E-SWITCH
产品描述: On-On SPDT 圆形-22.20(Dia) 125V 焊接安装,面板安装
供应商型号: HA-ULV7F23SS316
供应商: 海外现货
标准整包数: 20
E-SWITCH 按钮开关 ULV7F23SS316

ULV7F23SS316概述

    ULV7 系列抗损开关技术手册

    1. 产品简介


    ULV7系列抗损开关是一款专门设计用于高要求应用环境下的工业级开关。该开关具备坚固耐用的特点,广泛应用于医疗设备、商业电器、安全设备和工业控制等领域。此款开关能够承受频繁的机械操作,并且能够在恶劣环境中保持稳定的工作状态,适用于各种恶劣的工作环境。

    2. 技术参数


    - 电气参数
    - 额定电流:3A, 125/250VAC
    - 电气寿命:50,000次循环
    - 接触电阻:最大50mΩ@1A 12VDC
    - 绝缘电阻:最小1,000MΩ@500VDC
    - 耐压强度:2,000VAC一分钟
    - 机械参数
    - 操作行程:3.2mm
    - 机械寿命:1,000,000次循环(瞬时型);500,000次循环(自锁型)
    - 工作温度范围:-20°C至55°C
    - 防护等级:IP67
    - 行程力:单极双掷(SPDT):2.5N;双极双掷(DPDT):3.5N
    - 锁紧螺丝扭矩:5-14Nm
    - 面板厚度:1-10mm
    - 其他特性
    - 认证:cURus认证
    - 可选面板尺寸:22mm直径切口
    - 多种图形选项:环形、环形/电源符号、标准照明选项
    - 多种触点排列:单极双掷(SPDT)或双极双掷(DPDT)

    3. 产品特点和优势


    - 坚固耐用:此开关经过严格的设计和测试,以确保其能够在严苛的环境中长期运行。其防护等级达到IP67,可以在湿气和灰尘严重的环境中可靠工作。
    - 多功能选择:提供多种开关功能和不同的面板材料选择,以适应各种特定的应用需求。用户可以根据实际需求定制开关的功能和外观。
    - 高度灵活性:用户可以根据需要选择合适的电气特性、面板材料和终端类型。这种高度的灵活性使得ULV7系列开关可以适应各种不同的应用场景。

    4. 应用案例和使用建议


    - 医疗设备:此开关可用于监控系统、病床控制系统等关键部位,其可靠的性能和较长的使用寿命确保系统的稳定性。
    - 商业电器:适用于洗衣机、微波炉等家电产品,其高防护等级能够抵御外界的损害,同时具备良好的耐久性。
    - 工业控制:在工业控制系统中,这款开关能够经受住高频操作,提供可靠的触点连接。
    使用建议:
    - 在高温和潮湿环境下使用时,应定期检查开关的防护等级和绝缘电阻。
    - 针对频繁使用的场合,可以选择更长的机械寿命型号,以确保其持久稳定的工作。
    - 安装时要注意开关的机械冲击保护能力,尤其是在安装于易碰撞位置时。

    5. 兼容性和支持


    - 兼容性:ULV7系列抗损开关支持广泛的连接方式,包括螺钉接线端子和焊接导线。用户可根据具体需求选择合适的连接方式。
    - 支持服务:制造商提供详细的技术支持文档和客户服务热线,以解答用户的疑问并提供必要的帮助。

    6. 常见问题与解决方案


    - Q: 开关无法正常工作
    - A: 检查是否有正确的电气连接,确认电源电压是否符合规格要求。
    - Q: 长时间使用后,开关接触不良
    - A: 清理开关触点上的污垢和氧化物,以确保良好的接触。
    - Q: 开关防水效果不佳
    - A: 确认面板正确安装并密封良好,检查是否有损坏的部件。

    7. 总结和推荐


    ULV7系列抗损开关以其坚固耐用的特性和高度的灵活性,在多个行业中展现出卓越的性能和可靠性。对于那些需要长期稳定工作的关键设备,这款开关无疑是一个值得信赖的选择。推荐使用此开关,尤其是对于那些需要在恶劣环境中工作的设备。

ULV7F23SS316参数

参数
最大交流触点电压 125V
开关功能 On-On
面板开孔尺寸 圆形-22.20(Dia)
电气寿命 -
电流额定值 -
开关配置 SPDT
最大直流触点电压 -
机械寿命 -
执行器类型 -
指示颜色 -
安装方式 焊接安装,面板安装
包装方式 散装

ULV7F23SS316厂商介绍

E-SWITCH是一家全球领先的电子开关制造商,专注于设计和生产高品质、高性能的开关产品。公司主营产品包括轻触开关、按键开关、滑动开关、旋转开关、检测开关等多种类型,广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

E-SWITCH的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
2. 品质保证:严格的质量控制体系,确保每一件产品都符合高标准。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和优质服务。
5. 环保理念:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

ULV7F23SS316数据手册

厂牌 PDF简要描述 下载
E-SWITCH 按钮开关 E-SWITCH ULV7F23SS316 ULV7F23SS316数据手册

ULV7F23SS316封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 17.595 ¥ 149.0297
200+ $ 17.365 ¥ 147.0816
500+ $ 16.905 ¥ 143.1854
1000+ $ 15.525 ¥ 131.4968
1500+ $ 15.295 ¥ 129.5487
库存: 5
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 0
