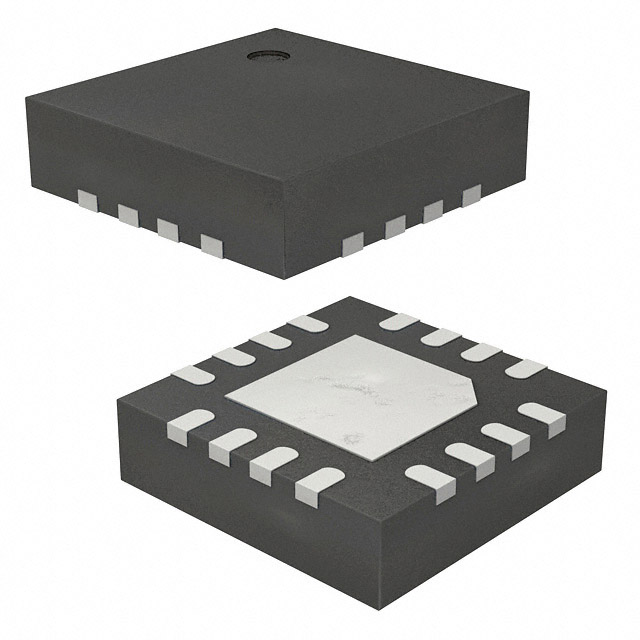

PI3A412ZHEX

产品分类: 其他接口芯片
厂牌: DIODES
产品描述: Analog Switch Quad SPDT 16-Pin TQFN T/R
供应商型号: 30C-PI3A412ZHEX 16-TQFN(3X3)
供应商: 云汉优选
标准整包数: 1
DIODES 其他接口芯片 PI3A412ZHEX

PI3A412ZHEX概述


    产品简介


    PI3A412 是一款小型塑料封装的四通道单极双掷(SPDT)模拟开关,由 Pericom 半导体公司生产。这款产品采用先进的 CMOS 技术,适用于总线和模拟应用。它的主要功能是通过逻辑控制信号来切换输入输出路径,广泛应用于手机、PDA、MP3播放器、便携式仪器、计算机外设等领域。

    技术参数


    - 电源电压范围:1.8V 至 4.2V
    - 通道间交叉串扰抑制:100kHz 下为 -97dB
    - 断开隔离度:100kHz 下为 -83dB
    - 开启电阻:最高不超过 0.75Ω(4.2V 时)
    - 断电泄漏电流:最大值为 1μA
    - 工作温度范围:-40°C 到 85°C
    - 封装形式:16 引脚 TQFN(3x3 mm²)

    产品特点和优势


    - CMOS 技术:适用于广泛的总线和模拟应用。
    - 低开启电阻:仅为 0.5Ω(典型值),适用于需要低损耗的应用。
    - 宽电压范围:1.8V 至 4.2V,使得它能在多种供电系统中灵活应用。
    - 高交叉串扰抑制和断开隔离度:确保信号传输的纯净性。
    - 扩展的工业温度范围:适应恶劣的工作环境。
    - 防静电保护:可承受高达 4kV 的 HBM 静电放电。
    - 绿色环保包装:无铅且符合 RoHS 标准。

    应用案例和使用建议


    应用案例
    - 移动设备:在智能手机和平板电脑中用于音频和视频信号路由。
    - 便携式仪器:作为模拟开关,处理小家电中的各种信号。
    使用建议
    - 正确布线:确保输入输出端子正确接地,避免不必要的干扰。
    - 电源管理:选择合适的电源电压,以保证良好的信号质量和低功耗。
    - 信号隔离:在需要时增加外部隔离电路,防止交叉串扰影响信号质量。

    兼容性和支持


    - 兼容性:适用于各种 CMOS 接口和电源电压范围内的应用。
    - 技术支持:Pericom 提供全面的技术支持,包括产品选型、设计支持和售后服务。

    常见问题与解决方案


    - Q: 开启电阻过高如何解决?
    - A: 检查电源电压是否在正常范围内(1.8V 至 4.2V),并确保输入信号在有效范围内(0V 至 VCC)。
    - Q: 如何避免静电损坏?
    - A: 使用防静电袋存储和运输,工作时佩戴防静电手环。
    - Q: 如何减少漏电流?
    - A: 确保电源引脚正确连接,并尽量减少浮接输入。

    总结和推荐


    总结:PI3A412 是一款具有高性价比的模拟开关,特别适合于需要低功耗、高信号纯净度的便携式电子设备。其低开启电阻、高交叉串扰抑制和宽电压范围等特性使其成为移动设备、便携式仪器和其他类似应用的理想选择。
    推荐:鉴于其出色的性能和广泛的应用领域,强烈推荐在需要高性能模拟开关的项目中使用 PI3A412。对于要求低功耗和高可靠性的应用场景,此产品无疑是最佳选择。

PI3A412ZHEX参数

参数
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 WQFN-303016
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PI3A412ZHEX厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PI3A412ZHEX数据手册

厂牌 PDF简要描述 下载
DIODES 其他接口芯片 DIODES PI3A412ZHEX PI3A412ZHEX数据手册

PI3A412ZHEX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.936
100+ ¥ 1.551
875+ ¥ 1.375
1750+ ¥ 1.309
3500+ ¥ 1.243
库存: 9597
起订量: 1 增量: 3500
交货地:
最小起订量为:1
合计: ¥ 1.93
