ZXCL250E5TA

产品分类: LDO稳压器
厂牌: DIODES
产品描述: DiodesZetex LDO 调节器, 2.5 V输出, 150mA最大输出, SOT-23封装
供应商型号: 1220623
供应商: 海外现货
标准整包数: 3000

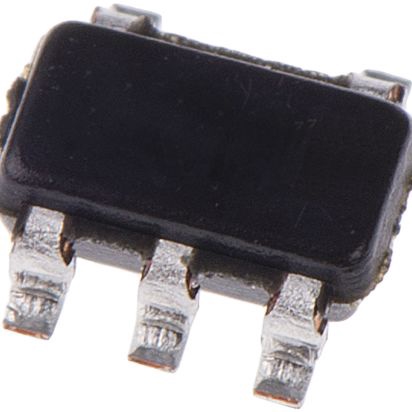

DIODES LDO稳压器 ZXCL250E5TA

ZXCL250E5TA概述

    ZXCL SERIES Micro-Power SC70-5/SOT353 & SOT25 Low Dropout Regulators

    1. 产品简介


    ZXCL系列是为节省空间而设计的低压差(LDO)稳压器,提供非常小的封装选项,如SC70-5/SOT353封装,尺寸仅为SOT23封装的一半。这些器件适用于各种输出电容器,包括低ESR陶瓷电容器,并且在50mA负载下的典型压降仅为85mV。供应电流被最小化,最大150mA负载时的地引脚电流仅为50μA。通过逻辑控制,器件可以被关断,消耗的电流通常小于10nA。
    这些特点使ZXCL系列非常适合电池供电的应用,在这种应用中电源经济性至关重要。对于需要优于替代品性能的应用,ZXCL系列也提供了行业标准引脚排列的5针SOT23封装版本。器件具有热过载和过流保护,并提供2.5V、2.6V、2.8V、3V和3.3V的输出电压。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 2.0 5.5 | V |
    | 输出电压范围 | 2.5 | 2.6 | 3.3 | V |
    | 地引脚电流(无负载) | 25 | 50 μA |
    | 地引脚电流(150mA) 50 | 120 | μA |
    | 地引脚电流(100mA) 40 | 100 | μA |
    | 滴落电压(100mA) 85 mV |
    | 线性调节 0.02 | 0.1 | %/V |
    | 负载调节 0.01 | 0.04 | %/mA |

    3. 产品特点和优势


    - 低漏电流:在50mA负载下仅85mV的滴落电压。
    - 低地引脚电流:在满150mA负载时仅为50μA。
    - 多种输出电压:提供2.5V、2.6V、2.8V、3V和3.3V的输出电压。
    - 低噪声:无需旁路电容即可实现低噪声。
    - 小封装:SC70/SOT353和SOT25两种封装可选。
    - 无负载稳定:能够保持无外部负载时的调节稳定性。

    4. 应用案例和使用建议


    ZXCL系列广泛应用于便携式和电池供电设备,例如手机、PDA、手持仪器、相机、摄像机和个人音响系统。推荐使用至少1μF的输出电容以确保稳定性,并建议使用X7R陶瓷电容以提高温度范围内的稳定性。在输入端添加一个1μF的电容可以改善纹波抑制。
    对于需要提高输出电流的应用,可以通过外接PNP晶体管来扩展输出电流能力。使用适当的RC网络可以在启用引脚上引入启动延迟,以确保一致的启动响应。

    5. 兼容性和支持


    ZXCL系列与多种输出电容兼容,包括低ESR陶瓷电容。此外,它们支持TTL/CMOS逻辑兼容的启用输入,可以连接到VIN或独立的源。在使用过程中,厂商提供了详细的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常启动 | 检查启用引脚电压,确保大于阈值 |
    | 输出电压异常波动 | 检查输入和输出电容的电容值和ESR |
    | 输出电流限制不正确 | 检查过流保护电路设置 |

    7. 总结和推荐


    ZXCL系列以其高集成度、低功耗和广泛的输出电压选择,非常适合于电池供电的便携式设备应用。其优秀的性能和可靠的保护机制使其在市场上具有很高的竞争力。综合考虑产品的各项特性和应用场景,我们强烈推荐ZXCL系列作为高性能低功耗LDO稳压器的选择。

ZXCL250E5TA参数

参数
最大压差@电流 325mV@ 100mA
最大输入电压 5.5V
稳压器数量 1
负载调节 0.04%/mA
输出电流 100mA
纹波抑制-PSRR -
输出类型 fixed
极性 正极
最小输入电压 2V
Iq-静态电流 50μA
最大输出电压 2.5V
最小输出电压 2.5V
线路调节 0.1%/V
3.1mm(Max)
1.8mm(Max)
1.3mm(Max)
通用封装 SOT-23
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

ZXCL250E5TA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。
