首页  >  产品百科  >  ZXCL5213V26H5TA

ZXCL5213V26H5TA

产品分类: LDO稳压器
厂牌: DIODES
产品描述: 50μA 正极 Fixed 150mA 1 2.6V 2V 2.6V 5.5V 310mV@ 100mA 0.04%/mA 0.1%/V SC-70-5 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: ZXCL5213V26H5TADIDKR-ND
供应商: Digi-Key
标准整包数: 1

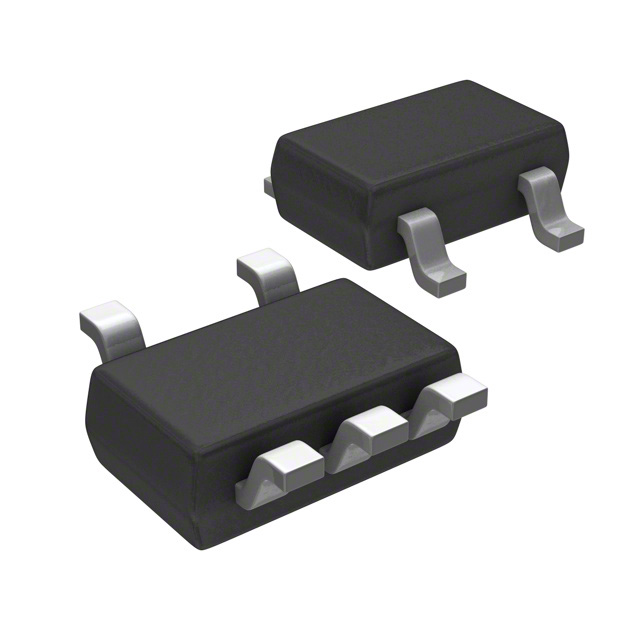

DIODES LDO稳压器 ZXCL5213V26H5TA

ZXCL5213V26H5TA概述

    文章标题:高效能微型低压差稳压器 ZXCL 系列技术解析

    1. 产品简介


    ZXCL 系列是由 Diodes Incorporated 推出的高效能微功率 SC70-5/SOT353 和 SOT25 封装的低压差线性稳压器(LDO)。该系列产品专为对空间敏感的系统设计而开发,是目前最小尺寸(仅为 SOT23 基础器件的一半)的低压差稳压器之一。这些器件具有超低的静态电流和出色的负载稳定性,广泛适用于电池供电设备、便携式电子产品以及需要低功耗控制的应用场景。
    主要功能:
    - 支持各种类型的输出电容器,包括低 ESR 的陶瓷电容器。
    - 滴漏电压低至 85mV@50mA 负载条件下,显著提高效率。
    - 提供 2.5V、2.6V、2.8V、3V 和 3.3V 多种输出电压选择。
    应用领域:
    - 手机及无绳电话
    - PDA(个人数字助理)
    - 手持设备
    - 数码相机、摄像机、个人音频设备
    - PC 卡
    - 电池供电设备

    2. 技术参数


    | 参数类别 | 具体值 |

    | 输入电压范围 | 2.0V 至 5.5V |
    | 滴漏电压 | 85mV @ 50mA 负载 |
    | 静态电流(满载时) | 仅 50µA |
    | 输出电压稳定性 | ±2% |
    | 工作温度范围 | -40°C 至 +85°C |
    | 封装形式 | SC70-5/SOT353、SOT25 |
    关键特性:
    - 极低功耗:通过降低待机电流至仅 50µA,延长设备电池寿命。
    - 高精度:支持逻辑控制功能,具备过热保护和过流保护机制。
    - 低噪声设计:无旁路电容情况下仍能保持极低噪声水平。
    - 卓越兼容性:提供行业标准针脚布局,便于替代现有方案。

    3. 产品特点和优势


    ZXCL 系列稳压器以其紧凑的设计和高效的性能脱颖而出:
    - 空间节省:SC70-5/SOT353 封装仅占常规封装一半的空间,非常适合高集成度电路板设计。
    - 低功耗管理:在电池供电环境中可有效减少能耗,延长终端设备续航时间。
    - 快速启动响应:典型启动时间短至 100µs,适应高频切换需求。
    - 强环境适应能力:宽温范围支持恶劣工作条件下的稳定运行。
    这些特点使其成为便携式电子设备、智能穿戴设备以及其他需要长时间工作的电子设备的理想选择。

    4. 应用案例和使用建议


    典型应用案例
    ZXCL 系列常用于如手持设备、智能相机等消费类电子产品中,其中以电池供电和便携式设备为主要目标市场。例如,在手机充电模块中,ZXCL 稳压器能够将不稳定输入电压转换为稳定的电源供应,确保设备运行平稳。
    使用建议
    1. 在设计阶段,推荐选用 ESR 值低于 0.5Ω 的陶瓷电容器以保证最佳稳定性。
    2. 将输入与输出电容尽可能靠近器件放置,减少寄生效应影响。
    3. 若需提高瞬态响应性能,可选用更低 ESR 的电容器并结合 PCB 地平面布局优化。

    5. 兼容性和支持


    - 替代型号:
    - ZXCLxx0E5TA 替代品:AP2121AK-x.xTRG1
    - ZXCLxx0H5TA 替代品:AP7115-xxSEG-7 或 AP2125KS-X.XTRG1
    - ZXCL5213VxxH5TA:无可替代产品
    - 技术支持:Diodes Incorporated 提供详尽的技术文档和在线技术支持,帮助用户快速完成选型与调试。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电容值是否符合要求 |
    | 瞬态响应较差 | 增加输出电容值或更换更低 ESR 的电容器 |
    | 开机延迟过长 | 调整外部 RC 电路的时间常数 |

    7. 总结和推荐


    ZXCL 系列稳压器凭借其超小体积、低功耗及高稳定性,无疑是当前市场上最具竞争力的低压差线性稳压器之一。它不仅满足了现代电子设备对小型化和低功耗的需求,还通过多种封装形式增强了应用灵活性。对于需要高效能电源管理的场景,强烈推荐使用 ZXCL 系列产品。
    推荐指数:★★★★★
    适用场景:电池供电设备、移动设备、智能家居产品等。

ZXCL5213V26H5TA参数

参数
负载调节 0.04%/mA
最大输入电压 5.5V
最大压差@电流 310mV@ 100mA
最小输出电压 2.6V
极性 正极
纹波抑制-PSRR -
线路调节 0.1%/V
输出类型 Fixed
Iq-静态电流 50μA
最小输入电压 2V
输出电流 150mA
最大输出电压 2.6V
稳压器数量 1
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 SC-70-5
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

ZXCL5213V26H5TA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXCL5213V26H5TA数据手册

厂牌 PDF简要描述 下载
DIODES LDO稳压器 DIODES ZXCL5213V26H5TA ZXCL5213V26H5TA数据手册

ZXCL5213V26H5TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
