ZLDO1117K50TC

产品分类: LDO稳压器
厂牌: DIODES
产品描述: DiodesZetex 线性稳压芯片, 5 V输出, 1A最大输出, 单路输出, TO-252, 表面贴装, 3针
供应商型号: 7515196
供应商: 海外现货
标准整包数: 25

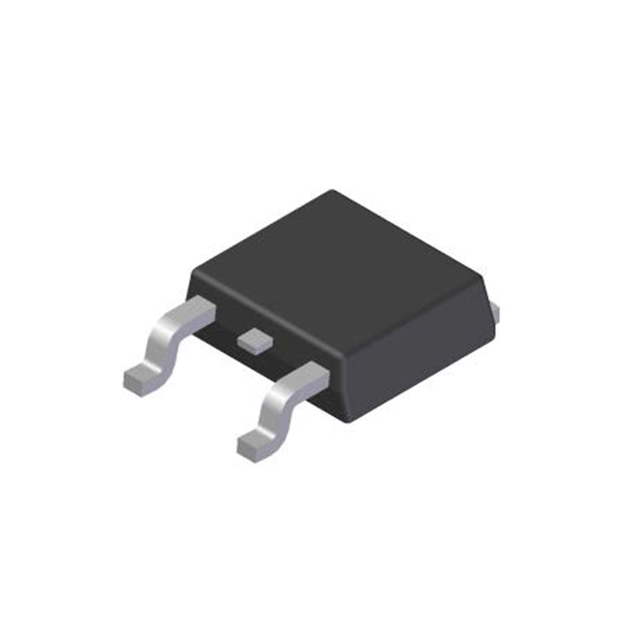

DIODES LDO稳压器 ZLDO1117K50TC

ZLDO1117K50TC概述


    产品简介


    ZLDO1117是一款低静态电流低压差(LDO)正向调节器,能够提供高达1A的输出电流。ZLDO1117有多种输出电压选项,包括固定输出1.2V、1.5V、1.8V、2.5V、3.3V和5.0V,也可以通过调整引脚实现可调输出电压。该芯片适用于各种低压IC应用,如高速总线终止和低电流逻辑供电,在整个工业温度范围内表现优异。

    技术参数


    - 最大压差:1.2V(在满载条件下)
    - 电压精度:2%(全温范围、线性和负载变化)
    - 输出电流限制:1A
    - 热关断:内置
    - 输入电压范围:2.7V到18V
    - 封装形式:TO-252 和 SOT-223
    - 工作温度范围:-40°C 至 +125°C
    - 热阻抗:TO-252: 12°C/W(结至外壳),107°C/W(结至环境);SOT-223: 16°C/W(结至外壳),73°C/W(结至环境)

    产品特点和优势


    ZLDO1117的特点和优势主要包括:
    - 高效率的低压差:1.2V的最大压差使其在不同输入电压下都能提供稳定的输出电压。
    - 优良的负载和线路调节能力:2%的精度确保了其在不同工作条件下的稳定性。
    - 快速瞬态响应:适合高频率应用,例如需要快速响应的信号调理。
    - 稳定性好,适合MLCC电容:保证了在陶瓷电容下也能稳定工作,减少了对特定电容的要求。
    - 内置热关断和过流保护:避免了因过热或过流导致的损坏。

    应用案例和使用建议


    典型应用场景包括:
    - I/O端口电源:如1.8V核心处理器的调节器。
    - 总线接口:提供稳定的电压给高速数据传输。
    - 低功耗逻辑电路:3.3V供电逻辑器件。
    使用建议:
    - 输出电容选择是关键:至少4.7μF的MLCC电容可以改善瞬态响应和回路稳定性。
    - 线路电容(Cin)有助于提高输入滤波效果,尤其是在远离电源滤波器的情况下。
    - 增加旁路电容(Cadj)可以改善纹波抑制性能。

    兼容性和支持


    - 兼容性:该器件可以与其他符合相同规范的LDO芯片互换。
    - 支持和服务:制造商提供了丰富的技术文档和应用指南,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    - 问题:输出电压不稳。
    - 解决方案:检查输入电压范围和输出电容值,确保它们满足推荐要求。
    - 问题:瞬态响应不佳。
    - 解决方案:增加输出电容的容量,确保其符合最低推荐值。
    - 问题:过热。
    - 解决方案:检查散热设计是否合理,确保热量能有效散出。

    总结和推荐


    总结:
    - ZLDO1117是一款高性能、易于使用的低压差调节器,特别适用于低电压、大电流的应用场景。
    - 其出色的稳定性和可靠性使其成为许多电子设备的理想选择。
    - 尽管价格稍高于普通LDO,但其卓越的性能和广泛的适用性使得它值得投资。
    推荐:
    - 对于需要稳定输出电压且空间有限的应用,ZLDO1117是理想的解决方案。
    - 推荐所有对电源稳定性和性能有较高要求的设计者考虑使用这款芯片。

ZLDO1117K50TC参数

参数
稳压器数量 1
纹波抑制-PSRR 80dB(120Hz)
最大压差@电流 1.35V@ 1A
负载调节 10mV
极性 正极
输出电流 1A
最小输出电压 5V
线路调节 0.1%
Iq-静态电流 10mA
最小输入电压 2.7V
最大输入电压 18V
最大输出电压 5V
输出类型 Fixed
长*宽*高 6.58mm*5.57mm*2.37mm
通用封装 TO-252-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ZLDO1117K50TC厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZLDO1117K50TC数据手册

厂牌 PDF简要描述 下载
DIODES LDO稳压器 DIODES ZLDO1117K50TC ZLDO1117K50TC数据手册
