ZXTR1005K4-13

产品分类: LDO稳压器
厂牌: DIODES
产品描述: DiodesZetex 线性稳压芯片, 5.1 V输出, 50mA最大输出, 单路输出, TO-252, 表面贴装, 5针
供应商型号: 3942542
供应商: 海外现货
标准整包数: 1

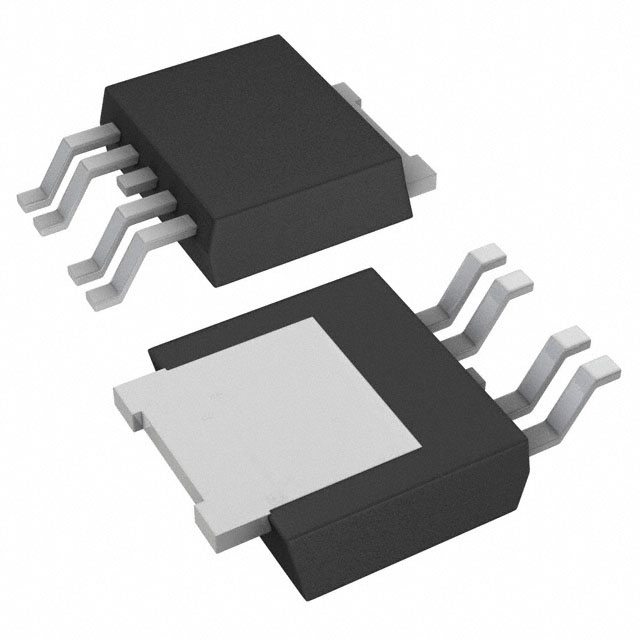

DIODES LDO稳压器 ZXTR1005K4-13

ZXTR1005K4-13概述

    ZXTR1005K4 高压稳压器技术手册

    产品简介


    ZXTR1005K4 是由 Diodes Incorporated 生产的一款高电压线性稳压器。它具有固定的输出电压(5V ± 2%),并且能够提供最高 50mA 的驱动能力。该器件专为那些标准线性稳压器无法适用的高压应用而设计。ZXTR1005K4 内置在 TO252 封装中,可以减少 PCB 占用面积并减少组件数量,相比多芯片分立方案更加简便。此外,该器件还具有一个启用引脚,通过拉低该引脚可禁用稳压器功能。

    技术参数


    - 输入电压范围: 10V 至 100V
    - 输出电压: 5V ± 2%
    - 温度容差: -55°C 到 +125°C 范围内±4%
    - 最大输出电流: 50mA(连续),100mA(脉冲)
    - 峰值脉冲输入及输出电流: 100mA
    - 热特性: 结到环境的热阻 RθJA 为 44°C/W(单面 1.6mm FR4 PCB 上)
    - 功耗限制: 2.3W(静止空气条件)

    产品特点和优势


    - 高电压范围: 输入电压高达 100V,适用于多种高压应用。
    - 紧凑封装: 采用 TO252 封装,便于安装和节省空间。
    - 集成启用引脚: 可灵活控制输出的开关状态。
    - 环保材料: 全面符合 RoHS 标准且不含卤素和锑。

    应用案例和使用建议


    ZXTR1005K4 主要应用于网络、电信以及 Power Over Ethernet (PoE) 等高压供电系统中。对于需要高电压输入和精确电压输出的应用场合,例如电源管理、信号处理等,该器件表现出色。为了优化使用效果,建议在其周围安装适当的去耦电容,以减少噪声干扰。同时,在设计电路时应考虑散热措施,确保器件能够在安全范围内工作。

    兼容性和支持


    该器件与其他标准 TO252 封装的电子元件具有良好的兼容性。Diodes Incorporated 为其提供了详尽的技术支持和售后服务。用户可以通过官网获取更多关于包装和垫片布局的信息。

    常见问题与解决方案


    - 问题: 在高负载情况下,输出电压下降。
    - 解决方案: 确保外围电路中有足够的去耦电容,并检查输入电压是否稳定。

    - 问题: 输出无法完全关闭。
    - 解决方案: 检查启用引脚(EN)是否正确接地,确保器件处于关闭状态。

    总结和推荐


    ZXTR1005K4 高压稳压器凭借其宽泛的输入电压范围、紧凑的封装和灵活的启用功能,使其在高压应用中表现出色。尤其是对于需要精确稳压的网络和电信系统来说,是一个理想的选择。因此,强烈推荐在需要高压稳定输出的应用中使用此产品。

ZXTR1005K4-13参数

参数
最大输出电压 5V
极性 正极
最小输入电压 10V
最大输入电压 100V
稳压器数量 1
线路调节 10mV
输出类型 Fixed
Iq-静态电流 500μA
纹波抑制-PSRR 57dB(100Hz)
输出电流 50mA
最小输出电压 5V
最大压差@电流 -
负载调节 50mV
长*宽*高 6.58mm*6.1mm*2.37mm
通用封装 TO-252-4L
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ZXTR1005K4-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXTR1005K4-13数据手册

厂牌 PDF简要描述 下载
DIODES LDO稳压器 DIODES ZXTR1005K4-13 ZXTR1005K4-13数据手册

ZXTR1005K4-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.3278
10+ ¥ 2.521
100+ ¥ 2.2588
500+ ¥ 2.2588
1000+ ¥ 2.2185
2500+ ¥ 2.1782
5000+ ¥ 2.1782
库存: 2182
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 25.21
