ZXTR1005PD8-13

产品分类: LDO稳压器
厂牌: DIODES
产品描述: 57dB(100Hz) 500μA 正极 fixed 42mA 1 5V 10V 5V 100V 50mV 10mV PDI-50608 贴片安装 4.9mm(长度)*5.8mm(宽度)
供应商型号: 30C-ZXTR1005PD8-13 POWERDI5060-8
供应商: 国内现货
标准整包数: 1

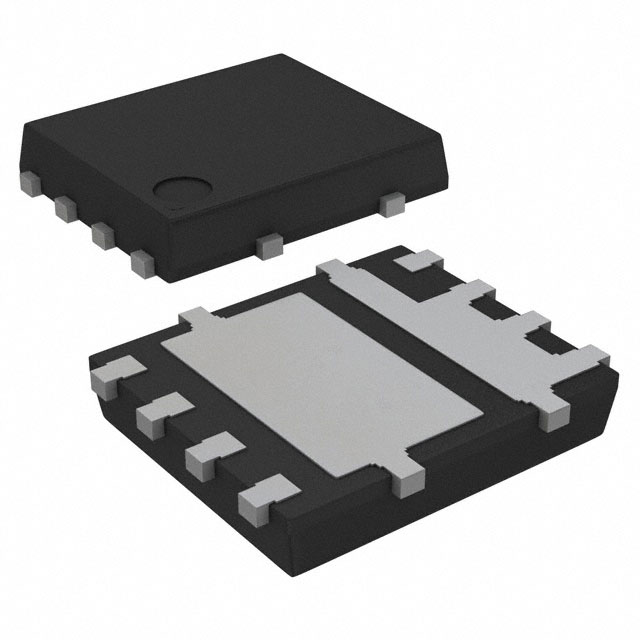

DIODES LDO稳压器 ZXTR1005PD8-13

ZXTR1005PD8-13概述

    ZXTR1005PD8 高压线性稳压器

    产品简介


    ZXTR1005PD8 是由 Diodes Incorporated 生产的一款高压线性稳压器,提供固定输出电压 5V ± 2%,并具有 50mA 的驱动能力。该稳压器专为高电压应用设计,适用于那些标准线性稳压器无法使用的场合。ZXTR1005PD8 被集成到 PowerDI5060 封装中,能够有效减少电路板面积并降低组件数量。

    技术参数


    - 输入电压范围:10V 至 100V
    - 输出电压:5V ± 2%
    - 温度范围:-55°C 至 +125°C(±4% 误差)
    - 输出电流:最大 50mA
    - 启动特性:可通过 Enable (EN) 引脚控制输出的开关状态
    - 封装:PowerDI5060-8 Type B
    - 热阻:RθJA = 54.3°C/W, RθJC = 13.9°C/W
    - 绝对最大额定值:输入电压 -0.3V 至 +100V,峰值脉冲电流 100mA

    产品特点和优势


    ZXTR1005PD8 的主要优势在于其高电压输入能力和强大的驱动能力。它采用 Emitter-Follower 架构,能够在宽输入电压范围内提供稳定的输出电压,并且通过 Enable 引脚可以方便地控制输出开关。此外,这款稳压器完全符合 RoHS 和无卤素的标准,是绿色环保的产品。

    应用案例和使用建议


    ZXTR1005PD8 广泛应用于网络通信、电信设备以及 Power Over Ethernet (PoE) 系统中。例如,在一个典型的应用电路中,该稳压器用于将输入电压稳定至 5V,以供电给其他系统部件。
    使用建议:
    - 确保输入电容与 GND 连接,以提高输出稳定性。
    - 输出端连接适当的去耦电容(建议 ≥100nF),以减少噪声。
    - 使用 Enable 引脚来控制稳压器的开启和关闭,增强系统的灵活性。

    兼容性和支持


    ZXTR1005PD8 具有良好的兼容性,能够与其他合适的电子元件配合使用。制造商 Diodes Incorporated 提供了详尽的技术支持和维护服务,确保用户能够获得最佳的使用体验。更多关于包装和封装的信息可访问 Diodes Incorporated 的官方网站。

    常见问题与解决方案


    1. 问题:输出电压不稳定。
    - 解决方案:检查输入电容和输出电容是否正确连接,并且电容量足够大。

    2. 问题:输出电流超过额定值。
    - 解决方案:确保输入电压在额定范围内,并检查负载是否过载。
    3. 问题:启用引脚无法正常工作。
    - 解决方案:检查启用引脚的连接是否正确,确认是否有外部电路干扰。

    总结和推荐


    ZXTR1005PD8 在高电压线性稳压器市场中表现出色,特别适合在网络通信和电信设备中使用。其高可靠性、紧凑的设计和出色的电气特性使其成为系统电源管理的理想选择。总体而言,我们强烈推荐这款产品给需要高性能、稳定输出电压的应用场景。

ZXTR1005PD8-13参数

参数
稳压器数量 1
最大压差@电流 -
纹波抑制-PSRR 57dB(100Hz)
极性 正极
输出类型 fixed
最小输入电压 10V
Iq-静态电流 500μA
线路调节 10mV
输出电流 42mA
最大输出电压 5V
最小输出电压 5V
负载调节 50mV
最大输入电压 100V
长*宽*高 4.9mm(长度)*5.8mm(宽度)
通用封装 PDI-50608
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZXTR1005PD8-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXTR1005PD8-13数据手册

厂牌 PDF简要描述 下载
DIODES LDO稳压器 DIODES ZXTR1005PD8-13 ZXTR1005PD8-13数据手册

ZXTR1005PD8-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.311
100+ ¥ 2.552
1250+ ¥ 2.211
2500+ ¥ 2.09
库存: 512
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 3.31
直接购买
加入购物车
