PI3PCIE3412AZHEX

产品分类: 其他接口芯片
厂牌: DIODES
产品描述: PCI Express Switch Mux/Demux 2Lanes 4-CH 42-Pin TQFN EP T/R
供应商型号: PI3PCIE3412AZHEX
供应商: 国内现货
标准整包数: 3500

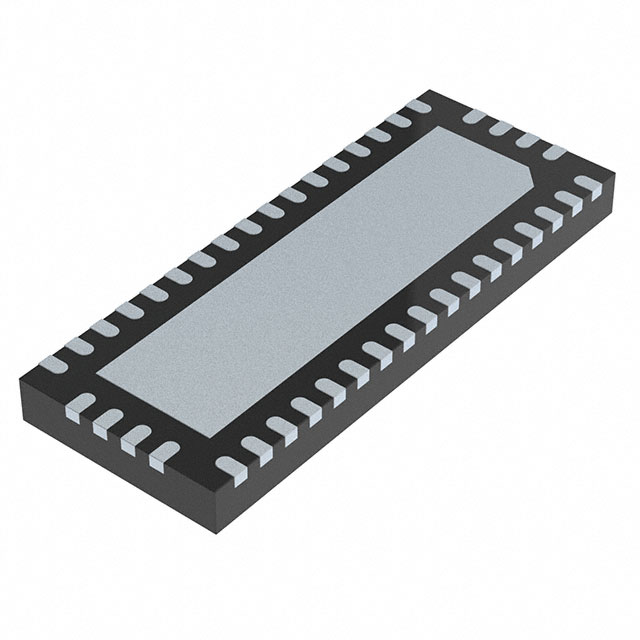

DIODES 其他接口芯片 PI3PCIE3412AZHEX

PI3PCIE3412AZHEX概述


    产品简介


    PI3PCIE3412A 是由 Diodes Incorporated 生产的一款 8 到 4 差分通道多路复用器/解复用器开关。该产品能够将两条完整的PCI Express® 3.0 通道切换到两个目标位置中的一个。通过独特的设计技术,Diodes Incorporated 能够最小化开关的阻抗,从而减少信号通过时的衰减。此设计同样实现了针对 PCI Express 信号的布局,减少了通道间和通道间的交叉干扰,符合 PCI Express 规范要求。此外,PI3PCIE3412A 还适用于高达 12Gbps 的应用。
    主要功能:PCI Express 3.0 多路复用/解复用;低位至位偏移,最大值为 10ps;低通道间偏移,最大值为 20ps;高隔离度:-22dB@4GHz(8.0Gbps);低插入损耗:-1.3dB@4GHz(8.0Gbps)。
    应用领域:路由 PCI Express 3.0、DP1.2、USB3.0、SAS2.0、SATA3.0、XAUI 和 RXAUI 信号,具有低信号衰减的特点。

    技术参数


    - 性能参数:
    - 工作频率范围:4.0 GHz(插入损耗 1.5dB)至 8.0 GHz(插入损耗 3dB)
    - 最大信号频率范围:8.2 GHz
    - 插入损耗:4.0 GHz 时为 -1.3dB(4.0 GHz 至 8.0 GHz 范围内)
    - 工作电压:3.3V ±10%
    - 频率范围:-20dB 到 -25dB(差分回波损耗)
    - 交叉干扰:-34.1 dB(近端)到 -42.6 dB(远端)
    - 电气特性:
    - 差分电压(differential pins):1.6 Vppd
    - 输入/输出阻抗:1.5 pF(ON 状态)
    - ON 状态电阻:5 Ω
    - 最大供电电流:0.15mA(SEL=0V 或 VDD)
    - 工作环境:
    - 存储温度:-65°C 至 +150°C
    - 工作温度范围:-40°C 至 85°C
    - 推荐操作条件:3.3V 电源,输入/输出阻抗为 1.5 pF,输入/输出频率为 4.0 GHz 至 8.2 GHz

    产品特点和优势


    独特功能:低位至位偏移和通道间偏移,高性能隔离和低插入损耗,确保信号传输质量。这些特点使其成为高速数据传输的关键组件,在各种高性能计算、通信设备中广泛应用。
    市场竞争力:PI3PCIE3412A 以其卓越的电气性能和稳定性在市场上占据领先地位,广泛应用于需要高带宽和高速传输的应用场景中,如服务器、存储设备和网络基础设施。

    应用案例和使用建议


    应用案例:
    - PCIe 3.0 和 DP1.2 应用:PI3PCIE3412A 用于 PCIe 3.0 和 DP1.2 数据路径的切换,确保数据传输的稳定性和可靠性。
    - 显示接口:应用于显示面板,用于控制信号路由,提高显示质量。
    使用建议:
    - 布线和接地:为了确保最佳性能,应使用尽可能短的走线连接到 PCB 电源平面,同时确保信号完整性。
    - 旁路电容:建议使用至少 1 个 4.7μF 和 4 个 0.1μF 的去耦电容器,并确保它们与电源平面通过最短路径连接。

    兼容性和支持


    - 兼容性:该产品可以与多种标准的电子设备和接口兼容,例如 PCIe、DP 和其他高速接口。
    - 支持:Diodes Incorporated 提供详尽的技术文档和支持服务,以帮助客户更好地理解和使用该产品。此外,厂商还提供软件工具和固件更新,以优化系统性能。

    常见问题与解决方案


    - 问题一:插入损耗过高
    - 解决办法:检查 PCB 布局是否合理,确认电源和接地线路的阻抗匹配是否正确。

    - 问题二:信号传输不稳定
    - 解决办法:确保旁路电容的位置和数量满足设计要求,以消除噪声并保持信号质量。

    - 问题三:温度范围超出限制
    - 解决办法:选择合适的散热措施,确保产品在工业级温度范围内稳定运行。

    总结和推荐


    综上所述,PI3PCIE3412A 在性能、可靠性和易用性方面表现出色,适用于各种高性能计算和通信应用场景。我们强烈推荐该产品用于需要高速、低延迟信号传输的关键任务系统。对于任何使用此产品的客户,Diodes Incorporated 提供的技术支持和服务都将是宝贵的资源,确保系统的最佳性能和可靠性。

PI3PCIE3412AZHEX参数

参数
长*宽*高 9mm*3.5mm*750μm
通用封装 VQFN-359042
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PI3PCIE3412AZHEX厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PI3PCIE3412AZHEX数据手册

厂牌 PDF简要描述 下载
DIODES 其他接口芯片 DIODES PI3PCIE3412AZHEX PI3PCIE3412AZHEX数据手册

PI3PCIE3412AZHEX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 4.2
5000+ ¥ 3.955
10000+ ¥ 3.92
库存: 3500
起订量: 3500 增量: 3500
交货地:
最小起订量为:2000
合计: ¥ 8400
