首页  >  产品百科  >  ZXTR2008P5-13

ZXTR2008P5-13

产品分类: LDO稳压器
厂牌: DIODES
产品描述: 38dB(100Hz) 500μA 正极 Fixed 45mA 1 8.2V 12V 8.2V 100V 500mV 300mV PDI-5 贴片安装,黏合安装 3.97mm(长度)*5.37mm(宽度)
供应商型号: AV-S-DIIZXTR2008P513
供应商: Avnet
标准整包数: 5000

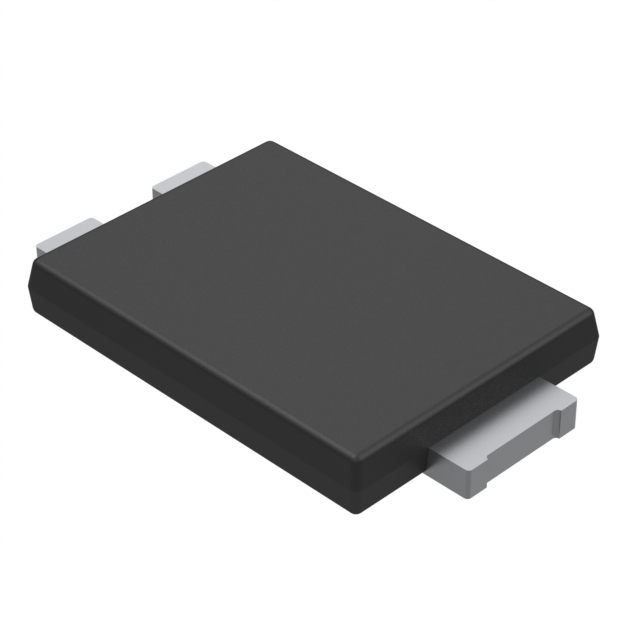

DIODES LDO稳压器 ZXTR2008P5-13

ZXTR2008P5-13概述

    ZXTR2008P5:一款高可靠性线性稳压器

    产品简介


    ZXTR2008P5 是一款由 Diodes Incorporated 设计的集成型单片线性稳压器,采用 PowerDI5 封装。它将晶体管、齐纳二极管和电阻集成为一个单一组件,能够在高达 100V 的输入电压下提供稳定的 8.2V 输出,最大输出电流为 45mA。该器件特别适用于高压应用场合,例如开关电源启动阶段、网络、电信及以太网供电(PoE)系统中的电压调节。

    技术参数


    - 输入电压范围:12V 至 100V(用于受控输出电压)
    - 输出电压:8.2V ± 10%
    - 连续输出电流:45mA
    - 峰值脉冲输出电流:800mA
    - 最高功率耗散:1.82W(在散热板上)
    - 热阻(结到环境):55°C/W
    - 最高结温:125°C
    - 最小启动电压:12V
    - 封装:PowerDI5

    产品特点和优势


    ZXTR2008P5 稳压器具有以下独特的优势:
    - 集成化设计减少了所需组件的数量,简化了电路板布局。
    - 输出电压稳定,即使在极端温度条件下也能保持良好的精度。
    - 低至 12V 的最小输入电压使得它可以在广泛的输入电压范围内工作。
    - 采用了绿色制造工艺,完全符合欧盟RoHS标准,无铅且环保。

    应用案例和使用建议


    ZXTR2008P5 主要应用于高压转换场合,例如:
    - 在直流-直流(DC-DC)转换器的启动开关中。
    - 作为网络设备和电信设备中的电压调节器。
    - 用于以太网供电(PoE)系统。
    建议在使用时确保电路设计能有效散热,特别是当器件处于高功耗状态时。可以通过增加散热面积来提升稳定性。

    兼容性和支持


    - 兼容性:ZXTR2008P5 可以直接替换现有系统中的类似分立器件,无需修改电路板布局。
    - 支持:Diodes Incorporated 提供全面的技术文档和专业支持,帮助客户进行设计和调试。

    常见问题与解决方案


    1. 问题:输出电压不稳。
    - 解决方法:检查输入电压是否在规定范围内,确保输入电容器和输出电容器正确连接。

    2. 问题:过热。
    - 解决方法:添加额外的散热措施,如散热片或风扇。

    总结和推荐


    ZXTR2008P5 是一款高性能、高可靠性的线性稳压器,特别适合于需要高压调节的应用场合。它的集成化设计和高效能使其成为同类产品的理想选择。如果需要一个能在恶劣环境下长期稳定工作的电压调节解决方案,ZXTR2008P5 是一个值得考虑的选择。
    这篇综述总结了 ZXTR2008P5 线性稳压器的核心特点和应用建议,为工程师们在选择和使用这一器件时提供了重要的参考。

ZXTR2008P5-13参数

参数
稳压器数量 1
极性 正极
最大压差@电流 -
输出类型 Fixed
最大输入电压 100V
最大输出电压 8.2V
线路调节 300mV
最小输出电压 8.2V
最小输入电压 12V
输出电流 45mA
纹波抑制-PSRR 38dB(100Hz)
负载调节 500mV
Iq-静态电流 500μA
长*宽*高 3.97mm(长度)*5.37mm(宽度)
通用封装 PDI-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ZXTR2008P5-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXTR2008P5-13数据手册

厂牌 PDF简要描述 下载
DIODES LDO稳压器 DIODES ZXTR2008P5-13 ZXTR2008P5-13数据手册

ZXTR2008P5-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.1794 ¥ 1.5879
15000+ $ 0.1778 ¥ 1.5738
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 7939.5
