ZXCL330H5TA

产品分类: LDO稳压器
厂牌: DIODES
产品描述: 50μA 正极 fixed 150mA 1 3.3V 2V 3.3V 5.5V 280mV@ 100mA 0.04%/mA 0.1%/V SOT-323 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: F-ZXCL330H5TA
供应商: 海外现货
标准整包数: 3000

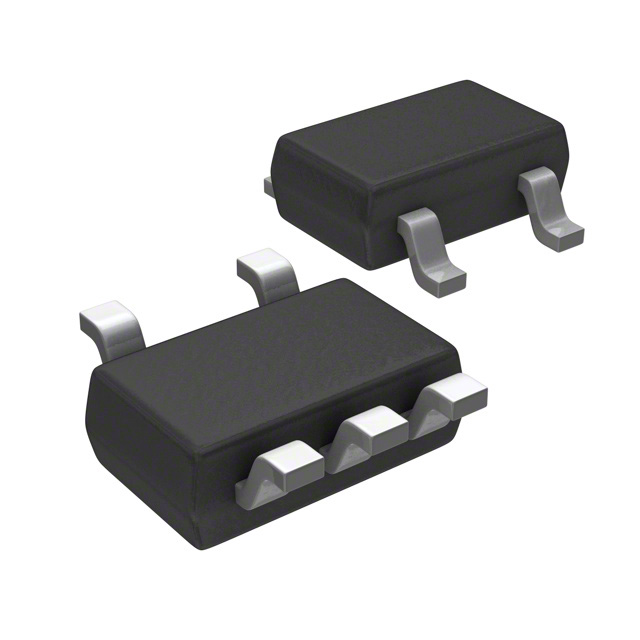

DIODES LDO稳压器 ZXCL330H5TA

ZXCL330H5TA概述

    ZXCL 系列微功率调节器技术手册

    产品简介


    ZXCL系列是由Zetex Semiconductors开发的微功率低压差(LDO)调节器。它们以空间敏感系统为目标设计,适用于小型化设备,如手机、PDA、手持仪器和便携式电池供电设备。这些调节器提供多种输出电压选择,具有低静态电流、高效率和良好的瞬态响应。

    技术参数


    - 封装类型:SC70-5 和 SOT23-5
    - 输出电压:2.5V、2.6V、2.8V、3.0V、3.3V
    - 输入电压范围:VIN -0.3V 至 7.0V
    - 接地引脚电流:空载时为 25 µA,满载时为 50 µA
    - 最大输出电流:150 mA
    - 功耗:SC70-5 封装为 300 mW,SOT23-5 封装为 450 mW
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - dropout电压:在100 mA负载下,ZXCL250/5213V25为163 mV至325 mV

    产品特点和优势


    ZXCL系列调节器具备以下特点:
    - 超小尺寸:采用SC70-5封装,体积仅为SOT23的一半。
    - 低dropout电压:在50 mA负载下的dropout电压仅为85 mV。
    - 逻辑控制关机功能:关机时消耗的电流小于10 nA。
    - 宽输出电压范围:提供多种输出电压选择,适用于不同的应用场景。
    - 过流和热保护:具备过流和热保护功能,确保设备的安全运行。

    应用案例和使用建议


    ZXCL系列调节器广泛应用于多种设备,如手机、PDA、便携式仪器和便携式电池供电设备。具体的应用电路如下图所示:
    ```plaintext
    VIN
    GND
    EN
    VO
    NC
    ```
    使用建议:
    - 在无负载情况下,ZXCL设备仍能保持稳定输出。
    - 使用低ESR陶瓷电容作为输出电容可以提高稳定性。
    - 为了降低输出噪声,建议使用具有较低ESR值的电容器。

    兼容性和支持


    ZXCL系列调节器支持多种类型的输出电容,包括低ESR陶瓷电容和钽电容。此外,Zetex Semiconductors提供了丰富的技术支持文档和销售人员支持,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    - 问题:设备在关机状态下仍消耗电流?
    - 解决方案:确保Enable引脚电压低于阈值电压,使设备进入关机状态。
    - 问题:设备在高温环境下出现过热现象?
    - 解决方案:检查散热设计,确保设备不会长时间处于过热状态。
    - 问题:输出电压不稳定?
    - 解决方案:确保使用符合要求的输出电容,并调整电路布局以减少寄生电阻的影响。

    总结和推荐


    ZXCL系列微功率低压差调节器以其出色的性能、紧凑的尺寸和多功能特性在便携式设备市场中脱颖而出。对于需要高效、稳定的电源管理解决方案的设计师而言,ZXCL系列是极佳的选择。强烈推荐使用此产品。
    希望上述内容能够满足您的需求。如有任何其他问题或需要进一步的信息,请随时告知。

ZXCL330H5TA参数

参数
Iq-静态电流 50μA
最大输出电压 3.3V
最大压差@电流 280mV@ 100mA
负载调节 0.04%/mA
输出类型 fixed
纹波抑制-PSRR -
线路调节 0.1%/V
最小输入电压 2V
输出电流 150mA
最小输出电压 3.3V
最大输入电压 5.5V
极性 正极
稳压器数量 1
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 SOT-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZXCL330H5TA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXCL330H5TA数据手册

厂牌 PDF简要描述 下载
DIODES LDO稳压器 DIODES ZXCL330H5TA ZXCL330H5TA数据手册

ZXCL330H5TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1229 ¥ 1.0407
6000+ $ 0.1218 ¥ 1.0314
9000+ $ 0.1207 ¥ 1.0221
库存: 9000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 3122.1
直接购买
加入购物车
