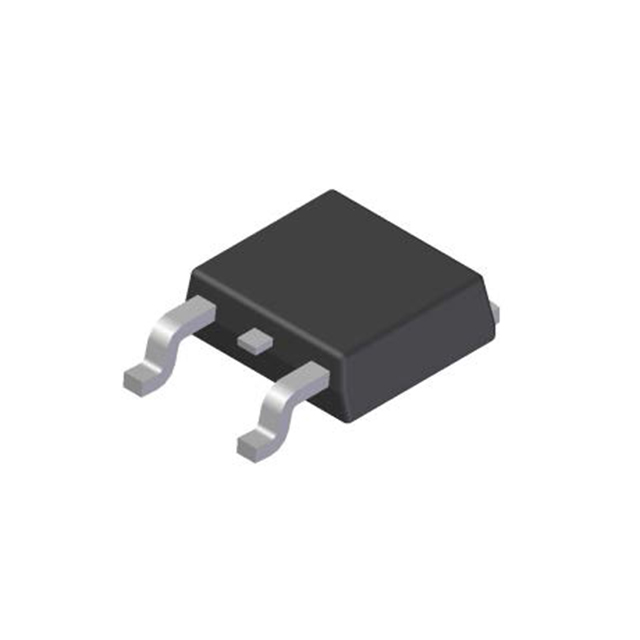

ZLDO1117K12TC

产品分类: LDO稳压器
厂牌: DIODES
产品描述: 80dB(120Hz) 10mA 正极 Fixed 1A 1 1.2V 2.7V 1.2V 18V 1.35V@ 1A 0.2% 0.1% TO-252-3 贴片安装,黏合安装 6.58mm*5.57mm*2.29mm
供应商型号: 30C-ZLDO1117K12TC TO252
供应商: 国内现货
标准整包数: 1
DIODES LDO稳压器 ZLDO1117K12TC

ZLDO1117K12TC概述

    ZLDO1117 低压差正向调节器技术手册

    产品简介


    ZLDO1117 是一款低电压差(LDO)正向可调或固定模式调节器,具备高达1A的输出电流能力。它特别适用于工业温度范围内的低电压IC应用,例如高速总线终端和低电流3.3V逻辑电源供应。本调节器提供多种输出电压选项,包括1.2V、1.5V、1.8V、2.5V、3.3V和5.0V,也可以通过外部电阻网络进行调整以实现自定义输出电压。

    技术参数


    - 最大电压差:在满载电流时为1.2V。
    - 温度、线路和负载变化的容差:2%。
    - 快速瞬态响应。
    - 输出电流限制。
    - 内置热关断保护。
    - 良好的噪声抑制能力。
    - 适合使用MLCC电容器。
    - 符合AEC-Q100 Grade 2标准(注释见“订购信息”)。
    - 合格的PPAP能力(注释4)。
    - 结温范围:-40至+125°C。
    - 封装类型:TO252和SOT223,采用无卤素模具化合物(不含Br、Sb)。
    - 无铅,符合RoHS要求。

    产品特点和优势


    ZLDO1117具有显著的优点,使其在市场上具有很强的竞争力:
    - 出色的温度稳定性:全温度范围内输出电压容差为2%。
    - 高可靠性:内置热关断和电流限制功能,确保设备在过载条件下的安全运行。
    - 适应性强:支持多种输出电压和固定/可调模式,广泛应用于各种电子系统。
    - 环保:无卤素、无锑的绿色产品,符合RoHS规范,适用于对环境有严格要求的应用场合。

    应用案例和使用建议


    典型应用电路:
    - 1A I/O – 1.8V核心调节器:
    - 输出电容器:4.7µF MLCC
    - 输入电容器:4.7µF MLCC
    - 输出电压:1.8V
    使用建议:
    - 电容器选择:推荐使用4.7µF或更大容量的MLCC电容器以确保稳定的输出电压和良好的瞬态响应。
    - 热管理:考虑到连续工作条件下可能产生的热量,需采取有效的散热措施,如增加PCB铜箔面积以增强热传导。
    - 负载调节:通过合理布局R1和R2电阻,尽量减少负载回路中的寄生电阻,从而改善负载调节性能。

    兼容性和支持


    - 兼容性:ZLDO1117能够与多种MLCC电容器兼容,有助于提高系统的可靠性和稳定性。
    - 支持和维护:厂商提供了详细的电气和热特性指南,用户可以访问官网获取更多技术支持和服务信息。

    常见问题与解决方案


    - 问题1:如何避免输入电压下降导致的输出不稳?
    - 解决办法:确保输入端连接一个合适的储能电容器(0.05Ω ≤ ESR ≤ 0.5Ω),并使VIN始终比VOUT高1.3V以上。

    - 问题2:为什么输出电压会随温度变化?
    - 解决办法:通过内部热补偿电路可以控制输出电压的漂移,保持稳定。

    总结和推荐


    ZLDO1117 是一款性能卓越、适用广泛的低压差调节器。其优异的温度稳定性、快速瞬态响应能力和强大的保护机制使其非常适合应用于工业自动化、通信设备等领域。综上所述,强烈推荐使用这款调节器以满足高标准的应用需求。

ZLDO1117K12TC参数

参数
输出电流 1A
最小输入电压 2.7V
输出类型 Fixed
Iq-静态电流 10mA
最大压差@电流 1.35V@ 1A
稳压器数量 1
最小输出电压 1.2V
最大输出电压 1.2V
负载调节 0.2%
最大输入电压 18V
极性 正极
线路调节 0.1%
纹波抑制-PSRR 80dB(120Hz)
长*宽*高 6.58mm*5.57mm*2.29mm
通用封装 TO-252-3
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

ZLDO1117K12TC厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。
