ZXCL5213V33H5TA

产品分类: LDO稳压器
厂牌: DIODES
产品描述: 50μA 正极 Fixed 150mA 1 3.3V 2V 3.3V 5.5V 280mV@ 100mA 0.04%/mA 0.1%/V SC-70-5 贴片安装,黏合安装 2mm(长度)*1.25mm(宽度)
供应商型号: ZXCL5213V33H5CT-ND
供应商: Digi-Key
标准整包数: 1

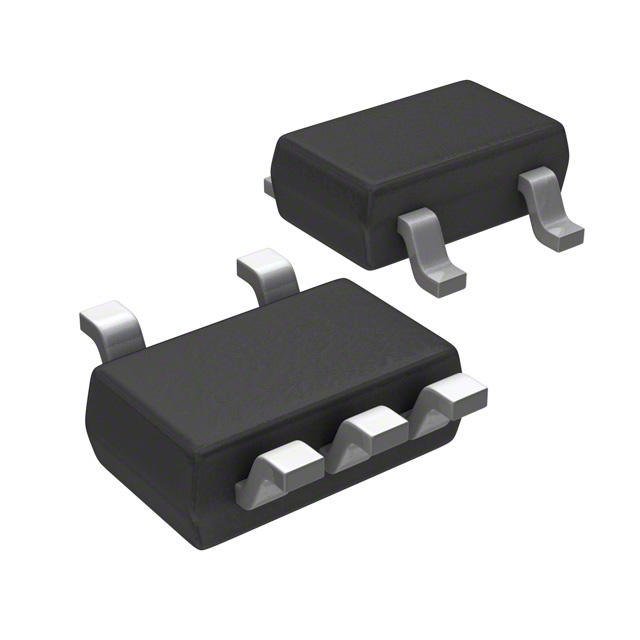

DIODES LDO稳压器 ZXCL5213V33H5TA

ZXCL5213V33H5TA概述

    ZXCL系列低压差线性稳压器技术手册



    产品简介




    ZXCL系列是专为空间敏感系统设计的微功率SC70-5和SOT23-5封装低压差线性稳压器。它们具有体积小巧、低功耗和高效率的特点,适用于电池供电的便携式设备和手持设备等场合。ZXCL系列包括输出电压为2.5V、2.6V、2.8V、3.0V和3.3V等多种型号,广泛应用于手机、PDA、手提工具、相机、摄像机、个人音频播放器、PC卡等领域。


    技术参数




    - 输入电压范围:-0.3V至7.0V
    - 输出电压:2.5V、2.6V、2.8V、3.0V、3.3V
    - 最大输出电流:150mA(ZXCL250/5213V25仅限100mA)
    - 启动电压:VIN(min) > VOUT(nom) + 0.5V
    - 接地引脚电流:
    - 无负载时:25μA至50μA
    - 满载时:50μA至120μA
    - 最小输入电压:VIN(min) > VOUT(nom) + 0.5V
    - 最大功耗:
    - SC70-5封装:300mW
    - SOT23-5封装:450mW
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-55°C至+125°C
    - 电源电流:关断时小于10nA


    产品特点和优势




    - 低功耗:空载状态下,接地引脚电流仅为50μA,满载时仅为120μA。
    - 小封装:采用SC70-5和SOT23-5封装,体积仅为传统SOT23封装的一半。
    - 高稳定性:在无负载的情况下仍能保持稳定运行,适用于CMOS RAM应用。
    - 低噪声:无旁路电容时也具有很低的噪声。
    - 高集成度:内置过流保护和热关断功能。
    - 宽输出电压选择:提供多种输出电压选项,以满足不同需求。


    应用案例和使用建议




    典型应用场景


    ZXCL系列广泛应用于便携式设备和手持工具,如手机、PDA、相机、摄像机、个人音频播放器、PC卡等。这些设备通常需要长时间运行且对功耗要求较高,ZXCL系列非常适合这类应用。

    使用建议


    1. 选择合适的输出电容器:建议选用最低ESR值为0.5Ω的电容器,以提高负载瞬态响应和降低输出噪声。
    2. 优化电路布局:将输入和输出电容器尽量靠近稳压器放置,并使用地平面布线以减少寄生效应。
    3. 合理控制输入电压上升时间:确保输入电压上升时间不超过5ms,以保证一致的启动响应。
    4. 启用关断功能:利用Enable引脚实现设备的启停控制,以降低待机电流。


    兼容性和支持




    ZXCL系列与各种类型的输出电容器兼容,包括钽电容器和低ESR陶瓷电容器。Zetex公司提供了详尽的技术文档和支持服务,确保客户能够顺利使用和维护该系列产品。


    常见问题与解决方案




    1. 如何避免外部过流:
    - 确保输出电流不超过最大额定值(150mA),并使用外部肖特基二极管进行保护。

    2. 如何处理热关断:
    - 如果检测到热关断现象,应检查是否有异常负载或高输入输出电压差,并采取相应的散热措施。

    3. 如何进行电源去耦:
    - 在输入端添加一个1μF的陶瓷或钽电容器,可以有效过滤输入噪声,提高纹波抑制能力。


    总结和推荐




    ZXCL系列低压差线性稳压器以其小巧的体积、低功耗、高稳定性和宽输出电压选择等特点,在电池供电的应用中表现出色。特别是在便携式设备和手持工具领域,其优势明显。强烈推荐在设计这类设备时使用ZXCL系列稳压器。该系列产品不仅能满足严格的功耗要求,还能确保系统的可靠性和稳定性。

ZXCL5213V33H5TA参数

参数
稳压器数量 1
最小输出电压 3.3V
纹波抑制-PSRR -
最大压差@电流 280mV@ 100mA
极性 正极
输出电流 150mA
Iq-静态电流 50μA
输出类型 Fixed
负载调节 0.04%/mA
最大输出电压 3.3V
最大输入电压 5.5V
最小输入电压 2V
线路调节 0.1%/V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 SC-70-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ZXCL5213V33H5TA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXCL5213V33H5TA数据手册

厂牌 PDF简要描述 下载
DIODES LDO稳压器 DIODES ZXCL5213V33H5TA ZXCL5213V33H5TA数据手册

ZXCL5213V33H5TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
