PI3HDX412BDZBE

产品分类: 其他接口芯片
厂牌: DIODES
产品描述: Analog Multiplexer Single 1:2 56-Pin TQFN EP Tube
供应商型号: PI3HDX412BDZBE
供应商: 国内现货
标准整包数: 460

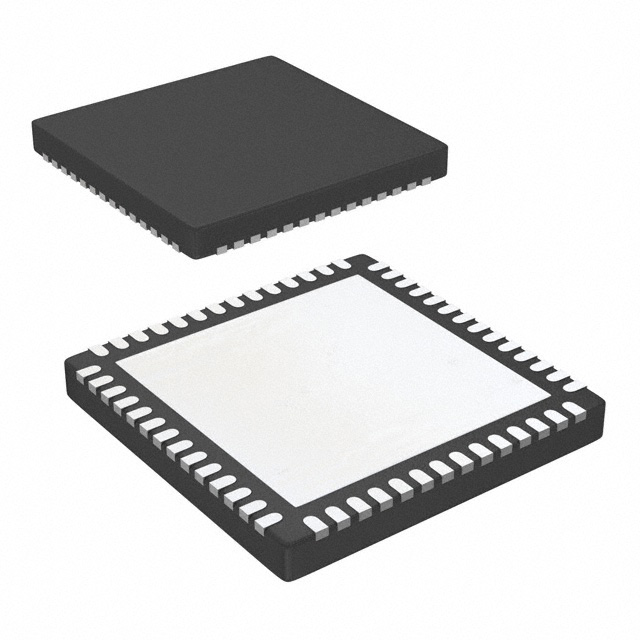

DIODES 其他接口芯片 PI3HDX412BDZBE

PI3HDX412BDZBE概述

    PI3HDX412BD HDMI 1.4b 1:2 Splitter/Demux 技术手册

    产品简介


    Pericom Semiconductor 的 PI3HDX412BD 是一种高性能的 HDMI 1.4b 1:2 分线器/解复用器(Splitter/Demux),专为高分辨率视频网络设计,适用于符合 HDMI/DVI 标准的应用。这款产品能够处理高达 3.4Gbps 的数据率,并且具备均衡器和预加重功能,确保高质量视频信号的传输。

    技术参数


    - 数据速率:最高支持 3.4Gbps TMDS 串行链路,符合 HDMI 1.4b 规范
    - 时钟频率:最高 340 MHz
    - 输入接口:AC 或 DC 耦合差分信号输入
    - 输出配置:支持端口选择、预加重、电压摆幅、斜率控制
    - 电源电压:3.3V
    - 温度范围:工业级温度范围,-40°C 至 85°C
    - 封装:无铅、绿色 56 引脚 TQFN(ZB56)

    产品特点和优势


    - 高速传输能力:支持高达 3.4Gbps 的数据率,可实现 1920x1080 @ 60Hz 或 4K @ 30Hz 的高分辨率显示。
    - 灵活的配置选项:可通过引脚或 I2C 控制进行端口选择、预加重、电压摆幅和斜率控制。
    - 内置时钟检测:支持静音模式,增强系统鲁棒性。
    - 先进的保护机制:具备 8KV 接触 ESD 保护和 2KV HBM 静电保护,适用于消费级视频网络。
    - 双向特性:针对视频驱动侧使用,特别适用于 PC 图形卡应用。

    应用案例和使用建议


    - 应用案例:如图所示,PI3HDX412BD 可用于将单个 HDMI 输入信号拆分为两个 HDMI 输出信号,适用于高清服务器、等离子电视等多种设备。
    - 使用建议:考虑到长距离信号传输的需求,建议在 15 米以上的 HDMI 电缆上使用时增加均衡器以保证信号质量。同时,在安装时应注意正确的引脚配置和电源连接,避免电压波动对信号的影响。

    兼容性和支持


    - 兼容性:适用于多种高清视频设备,尤其是需要 HDMI 1.4b 标准支持的应用。
    - 支持和服务:Pericom Semiconductor 提供全面的技术支持和售后服务,包括详细的使用指南和技术文档,确保用户可以快速解决问题。

    常见问题与解决方案


    - 问题1:设备无法正常启动
    - 解决方案:检查电源连接是否正确,确认电源电压稳定在 3.3V。
    - 问题2:信号传输不稳定
    - 解决方案:检查 HDMI 电缆长度,考虑使用带有均衡器的电缆。此外,确认所有连接器和接头接触良好,避免信号衰减。
    - 问题3:设备过热
    - 解决方案:确保设备运行环境温度在 -40°C 至 85°C 范围内。如果超过此范围,请采取适当散热措施。

    总结和推荐


    PI3HDX412BD 是一款高性能的 HDMI 1.4b 1:2 分线器/解复用器,具备卓越的数据传输能力和强大的保护机制。它的灵活配置选项使其广泛应用于高清视频传输系统。对于需要高质量视频信号传输的应用,强烈推荐使用这款产品。

PI3HDX412BDZBE参数

参数
长*宽*高 8mm(长度)*8mm(宽度)
通用封装 TQFN-24,TQFN-56
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 托盘,管装

PI3HDX412BDZBE厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PI3HDX412BDZBE数据手册

厂牌 PDF简要描述 下载
DIODES 其他接口芯片 DIODES PI3HDX412BDZBE PI3HDX412BDZBE数据手册

PI3HDX412BDZBE封装设计

查看详情并下载
Symbol
Footprint
3D Model
