LT3761AEMSE#WTRPBF

产品分类:
厂牌: ANALOG DEVICES
产品描述:
供应商型号: Y-LT3761AEMSE#WTRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES  LT3761AEMSE#WTRPBF

LT3761AEMSE#WTRPBF概述

    LT3761A LED控制器技术手册概览

    1. 产品简介


    LT3761A是由Analog Devices公司设计的一种DC/DC控制器,主要用于提供恒流源和恒压调节。该控制器特别适合用于高电流LED驱动,但同时也具有电池和超级电容器充电的功能。LT3761A的设计旨在实现稳定运行,即使在广泛的变化的供电和输出电压条件下也能保持高效。

    2. 技术参数


    - 输入电压范围: 4.5V至60V
    - 效率: 高达94%
    - PWM调光范围: 25:1内部PWM调光,最高可达3000:1的真色彩PWM调光
    - 电流精度: 恒流模式下精度为±3%,恒压模式下精度为±2%
    - 频率调整范围: 100kHz到1MHz

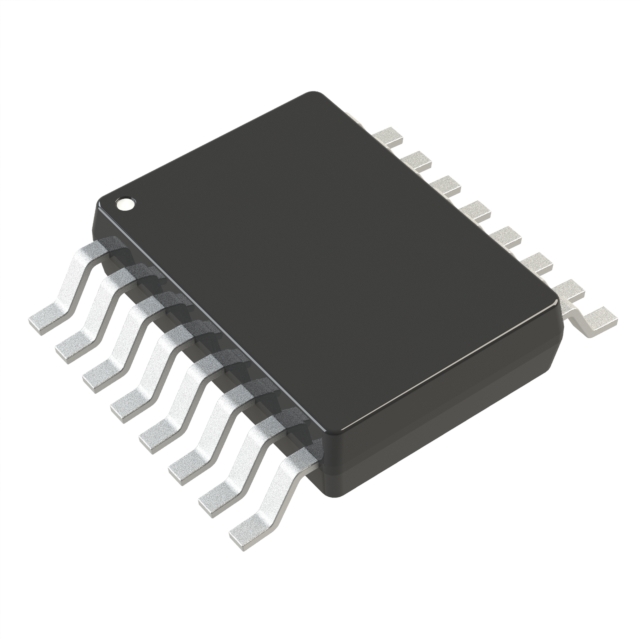

    - 热增强封装: 16引脚MSOP封装
    - 工作温度范围: -40°C 至 125°C

    3. 产品特点和优势


    LT3761A的主要优势在于其高效的恒流源和恒压调节能力,结合高达94%的效率使其成为市场上非常优秀的LED控制器之一。此外,其广泛的输入电压范围(4.5V到60V)和多样的工作模式(如升压、SEPIC、倒置、降压、升降压和反激配置)使得它在多种应用中表现出色。

    4. 应用案例和使用建议


    - 汽车前灯: LT3761A可应用于汽车前灯系统,通过其内部的PWM调光信号生成器,可以轻松实现25:1的PWM调光,达到3000:1的真色彩PWM调光效果。
    - LED照明系统: 在商业或工业LED照明系统中,LT3761A能够提供精确的电流控制和保护功能,确保系统的稳定运行。
    - 使用建议: 用户在使用时应注意选择合适的外部元件以优化系统效率,并确保合理的散热措施,以避免过热导致的损坏。

    5. 兼容性和支持


    LT3761A与其他标准电子元器件具有良好的兼容性,支持广泛的输入电压范围。Analog Devices提供了详细的技术文档和在线技术支持,以帮助用户更好地理解和使用这款控制器。

    6. 常见问题与解决方案


    - 问题: PWM信号输出不稳定
    - 解决方案: 确认PWMOUT引脚连接正确,检查是否有外部干扰,或者尝试重新校准PWM信号。
    - 问题: 控制器过热
    - 解决方案: 检查系统是否满足散热要求,必要时增加散热片或风扇。

    7. 总结和推荐


    综上所述,LT3761A是一款功能强大且应用广泛的LED控制器。其高效率、宽输入电压范围和多功能性使其成为众多应用场景的理想选择。强烈推荐给需要高性能LED驱动解决方案的工程师和技术人员。
    本文基于LT3761A的产品手册编写,完整技术参数请参阅原文档。

LT3761AEMSE#WTRPBF参数

参数
包装方式 卷带包装

LT3761AEMSE#WTRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3761AEMSE#WTRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES ANALOG DEVICES LT3761AEMSE#WTRPBF LT3761AEMSE#WTRPBF数据手册

LT3761AEMSE#WTRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
