LT8643SEV-2#TRPBF

产品分类:
厂牌: ANALOG DEVICES
产品描述:
供应商型号: Y-LT8643SEV-2#TRPBF
供应商: 期货订购
标准整包数: 1080
ANALOG DEVICES  LT8643SEV-2#TRPBF

LT8643SEV-2#TRPBF概述


    产品简介


    LT8640S-2 和 LT8643S-2 是由 Analog Devices 公司设计和制造的同步降压静音开关稳压器。这些器件特别适用于需要低电磁干扰(EMI)的应用场景,它们采用Silent Switcher架构,能够在高开关频率下实现高效能转换,同时减少EMI排放。产品主要应用于工业、汽车和一般用途的降压电路。

    技术参数


    - 输入电压范围:3.4V 至 42V
    - 最大连续输出电流:6A
    - 峰值输出电流:7A
    - 输出电压:3.3V 至 5V
    - 最小导通时间:30ns
    - 效率:最高可达96%(1MHz时),95%(2MHz时)
    - 工作温度范围:标准型号为-40°C 至 125°C,高温型号为-40°C 至 150°C

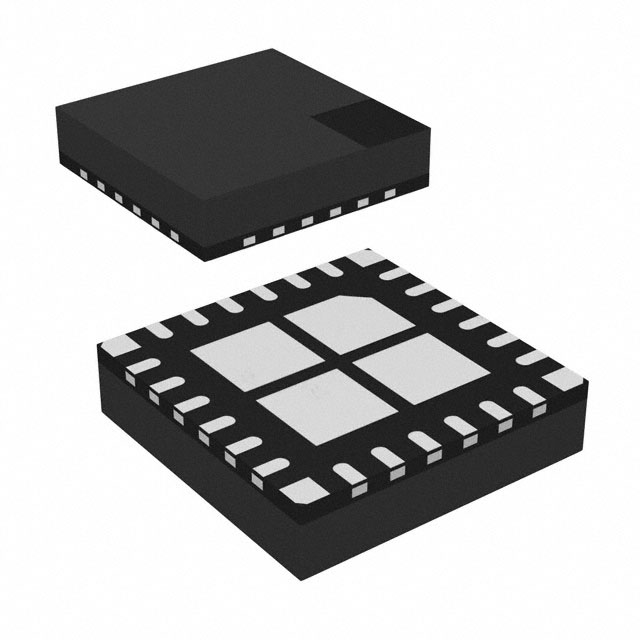

    - 封装:24引脚4mm x 4mm QFN和LQFN

    产品特点和优势


    - 低EMI排放:通过Silent Switcher架构减少电磁干扰,适合需要低EMI的高要求应用。
    - 超低静态电流:Burst Mode运行下的静态电流仅为2.5µA。
    - 宽输入电压范围:可以适应3.4V到42V的输入电压范围,非常适合电池供电的应用。
    - 外部补偿功能:支持外部补偿,便于实现快速瞬态响应和电流共享。
    - 灵活的频率控制:可以通过外部电阻进行调谐,调整开关频率以适应不同负载条件。
    - 温度等级和可靠性:包括适用于汽车应用的型号,提供高达150°C的工作温度范围和AEC-Q100认证。

    应用案例和使用建议


    - 车载电源系统:LT8640S-2和LT8643S-2可以在车辆的电源系统中作为降压稳压器,稳定系统电压,减少因电压波动引起的故障风险。
    - 工业自动化设备:在工业环境中,产品的低EMI和高效率特性能够显著提高系统的可靠性和性能。
    - 消费类电子产品:低静态电流和高效率使其成为便携式设备的理想选择,如平板电脑和智能手机充电器。
    使用建议:
    - 在设计电源电路时,应仔细考虑输入电压范围和输出电流需求,以选择合适的型号。
    - 使用适当的散热措施以保持设备在安全的工作温度范围内,特别是在高温环境下长时间运行时。

    兼容性和支持


    - 兼容性:与其他符合标准的QFN和LQFN封装的产品兼容,便于替换和升级现有设计。
    - 技术支持:Analog Devices 提供详尽的技术文档和支持服务,包括在线论坛、专业支持团队以及定期的技术更新。

    常见问题与解决方案


    - 问题1:输出电压不稳定
    - 解决方案:检查输入电压是否在额定范围内,调整外部电阻以优化输出电压。

    - 问题2:散热不良导致温度过高
    - 解决方案:改善散热设计,增加散热片或使用散热风扇,确保热阻小于规定的值。

    - 问题3:输入电流过高
    - 解决方案:增加外部补偿电容,减小外部电阻,或者更换更大功率的元件。

    总结和推荐


    LT8640S-2和LT8643S-2 同步降压静音开关稳压器以其出色的低EMI特性、高效的性能和宽广的输入电压范围,在众多应用领域中表现出色。尤其是其低静态电流和高效率使其成为工业和汽车电子设备的首选。总体来说,这两个产品在设计上兼顾了高性能和高可靠性,对于追求高品质电源解决方案的设计者来说是一个不错的选择。强烈推荐使用这两个产品来满足您对高效能电源管理的需求。

LT8643SEV-2#TRPBF参数

参数
包装方式 卷带包装

LT8643SEV-2#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT8643SEV-2#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES ANALOG DEVICES LT8643SEV-2#TRPBF LT8643SEV-2#TRPBF数据手册

LT8643SEV-2#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
