LTC1062CN8

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述:
供应商型号: CSCS-LTC1062CN8
供应商: 海外现货
标准整包数: 1

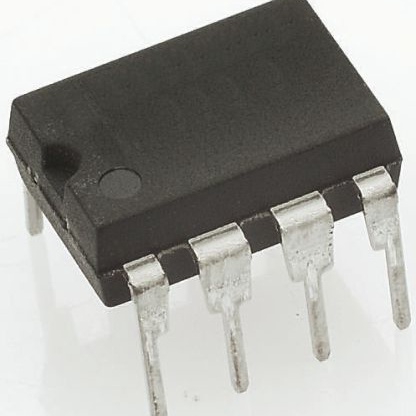

ANALOG DEVICES 其他接口芯片 LTC1062CN8

LTC1062CN8概述


    产品简介


    LTC1062
    LTC1062 是一款第五阶巴特沃斯低通滤波器,专为需要高精度直流准确度的应用而设计。其独特的无直流误差架构使得其特别适用于那些对直流准确性要求高的低通滤波应用中。LTC1062 的主要功能包括极低的带通噪声、宽泛的工作频率范围(DC 至 20kHz)以及单电源供电能力(5V 或双电源供电范围±2.5V 至 ±9V)。此滤波器不仅在科学仪器、数字电压表、传感器应用中有着广泛应用,还在抗混叠滤波器和滚降 AC 信号等方面发挥着重要作用。

    技术参数


    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 供电电流 | V+ 到 V– 之间电源电流 | 4.5 | 7 | 10 | mA |
    | 输入频率范围 | 可接受的输入频率范围 | 0 | - | 20 | kHz |
    | 滤波增益 @ fIN=0 | 输入频率为 0 时的滤波器增益 | -0.02 | -0.3 | - | dB |
    | 钟到截止频率比 | 钟到截止频率的比率 | 100 | ±1 | - | % |
    | 输出电压摆幅 | 输出端电压摆幅 | ±3.5 | ±3.8 | - | V |
    | 内部缓冲器偏置电流 | 内部缓冲器的偏置电流 | 2 | 50 | 1000 | pA |
    | 偏移电压 | 偏移电压 | 2 | 20 | - | mV |
    | 短路电流源/汇 | 短路情况下的输出电流 | 40 | - | 3 | mA |

    产品特点和优势


    LTC1062 的显著特点包括:
    - 无直流误差:LTC1062 在设计上避免了传统滤波器常见的直流误差问题,确保了直流信号的高精度处理。
    - 宽频带宽:能够处理从 DC 到 20kHz 的信号,适用于广泛的频率响应需求。
    - 高选择性:可以实现高达 10 阶的准最大平坦低通滤波效果,极大提升了滤波的准确性。
    - 温度稳定性:典型温度系数仅为 10ppm/°C,适用于各种复杂环境。
    - 单电源供电:可采用单电源供电方式,极大简化系统设计,降低成本。

    应用案例和使用建议


    应用案例:
    1. 数字电压表:在数字电压表中,LTC1062 用于减少杂散信号干扰,提高测量精度。
    2. 传感器信号处理:在传感器应用中,LTC1062 可以有效滤除高频噪声,确保传感器输出信号的纯净度。
    3. 滚降 AC 信号:在从高直流电压中分离交流信号时,LTC1062 能够准确通过直流部分,仅滚降交流成分。
    使用建议:
    1. 优化电路设计:为了获得最佳的最大平坦近似效果,建议使用适当的外部电阻和电容值。
    2. 电源电压调整:根据不同的应用场景,可以通过调节输入电源电压来优化滤波器的频率响应。
    3. 频率调谐:利用内部或外部时钟,通过调整外部电阻和电容,可以轻松实现不同频率的滤波效果。

    兼容性和支持


    LTC1062 与标准 CMOS 逻辑门兼容,如 CD4016。制造商提供广泛的技术支持文档和应用指南,帮助客户快速理解和应用 LTC1062。

    常见问题与解决方案


    1. 问题:LTC1062 的最大输入电压是多少?
    解决办法:绝对最大输入电压不应超过电源电压范围。

    2. 问题:如何调整振荡器频率?
    解决办法:可以通过在 COSC 引脚上串联一个 50kΩ 电位计来实现。

    3. 问题:滤波器的噪声谱密度表现如何?
    解决办法:LTC1062 的噪声谱密度在低于 0.1 倍截止频率时几乎为零,提供了卓越的信噪比性能。

    总结和推荐


    综上所述,LTC1062 是一款在多个方面表现出色的滤波器,尤其适用于需要高精度和稳定性的应用场景。它具备无直流误差、宽频带宽、高选择性等显著优势,且在多种应用场景下表现出色。建议在涉及精密测量、传感器信号处理等领域优先考虑使用 LTC1062。

LTC1062CN8参数

参数
长*宽*高 6.48mm(宽度)*3.3mm(高度)
通用封装 DIP
安装方式 通孔安装
包装方式 管装

LTC1062CN8厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1062CN8数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES LTC1062CN8 LTC1062CN8数据手册

LTC1062CN8封装设计

查看详情并下载
Symbol
Footprint
3D Model
