ADPD2214ACPZ-RL

产品分类: 光电传感器
厂牌: ANALOG DEVICES

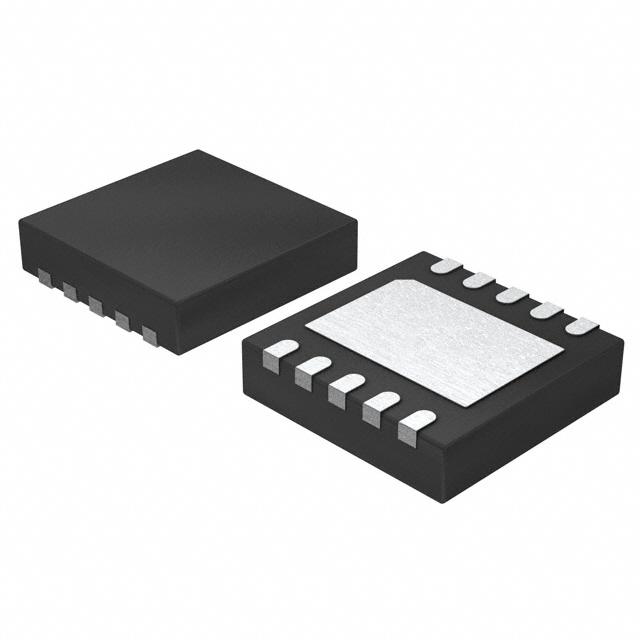

产品描述: 528nm 1.8V 5V LFCSP-10 贴片安装,黏合安装 4mm*4mm*620μm
供应商型号: ADPD2214ACPZ-RL-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 光电传感器 ADPD2214ACPZ-RL

ADPD2214ACPZ-RL概述

    # 高灵敏度低噪声光传感器 ADPD2214

    产品简介


    产品类型及主要功能
    ADPD2214 是一种高灵敏度低噪声的光学传感器,专为生物医学应用设计。它采用了超低电容深结硅光电二极管和低噪声电流放大器,能够在零偏压的光电导模式下运行。ADPD2214 具备近理论极限的信噪比(SNR),能够提供接近量子噪声极限的性能,适用于需要高精度信号检测的应用场合。
    应用领域
    ADPD2214 的主要应用领域包括但不限于:
    - 心率监测与脉搏血氧测量(光谱吸收法)
    - 便携式医疗传感器
    - 化学分析
    - 生物医学设备中的光电探测

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 增益 (电流放大器) | 24 | - |
    | 动态性能 | 上升时间 (IOUT=24 µA) | 6 µs |
    | 衰减时间 (IOUT=24 µA) | 6 µs | - |
    | 带宽 | 75 kHz | - |
    | 二极管活动面积 | 4.5 mm² | - |
    | 饱和辐照度 | 890 µW/cm² | - |
    | 输出端参考电流噪声 | 1920 fA/√Hz | - |
    | 输入端参考噪声地板 | 90 fA/√Hz | - |
    | 噪声等效功率 (NEP) | 100 fW/√Hz | - |
    | 工作电压 | 1.8 - 3.3 V | - |
    | 功耗 | 137 µA (EE = 0 µW/cm²) | - |
    | 输出特性 | 线性输出电流 (IOUTFS) | 240 µA |
    | 输出电容 | 5 pF | - |

    产品特点和优势


    ADPD2214 拥有多项独特功能和优势,使其在各种应用中表现卓越:
    - 超低噪声:ADPD2214 可以提供 90 fA/√Hz 的超低噪声基底,适合在极低光条件下测量信号。
    - 高灵敏度:采用超低电容深结硅光电二极管,具备 240 µA 的典型线性输出电流,使得设备在低光条件下仍能保持高性能。
    - 超低功耗:正常运行时电流消耗仅为 137 µA,在待机状态下仅为 1 µA,非常适合电池供电的便携设备。
    - 优异的脉冲响应:具备快速上升和下降时间,响应速度快且稳定。
    - 高环境光抑制:能够有效抑制环境光干扰,确保信号准确性。
    - 紧凑封装:采用 4 mm × 4 mm LFCSP 封装,节省空间,便于集成。

    应用案例和使用建议


    应用案例
    - 在心率监测设备中,ADPD2214 可以准确测量光谱吸收变化,从而实现对心率的精确监控。
    - 在便携式脉搏血氧仪中,ADPD2214 能够在低光照条件下稳定工作,为用户提供可靠的数据。
    使用建议
    - 为了获得最佳性能,应确保光学信号聚焦在光电二极管的活性区域。
    - 应注意环境光线的影响,通过合理设计外壳减少杂散光干扰。
    - 利用设备内置的零偏压光电导模式,降低暗电流和暗噪声的影响,进一步提高信噪比。

    兼容性和支持


    ADPD2214 与现有的大多数电路板和设备具有良好的兼容性,可轻松集成到多种系统中。Analog Devices 提供详尽的技术支持文档和售后服务,帮助用户快速解决问题并进行优化配置。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动时间较长 | 检查电源电压是否稳定;使用推荐的电源供电 |
    | 输出电流不稳定 | 确保正确的电路连接;检查负载电阻是否合适 |
    | 环境光干扰严重 | 使用遮光罩或外部屏蔽结构以减少干扰 |

    总结和推荐



    总结


    ADPD2214 是一款高性能的低噪声、高灵敏度光学传感器,具备出色的信噪比和极低功耗。它的设计特别适用于便携式医疗设备、生物医学仪器和工业光电检测等领域。无论是在复杂的工作环境中还是在苛刻的应用要求下,ADPD2214 都能够表现出卓越的性能。
    推荐
    强烈推荐使用 ADPD2214 作为高性能的光学传感解决方案。其优秀的电气特性和广泛的应用范围使其成为许多关键应用的理想选择。对于追求低功耗和高精度测量的开发者来说,ADPD2214 是一个非常值得考虑的选择。

ADPD2214ACPZ-RL参数

参数
感应方式 -
波长 528nm
最大工作供电电压 5V
最小工作供电电压 1.8V
输出类型 -
感应距离 -
光源 -
响应时间 -
颜色感应 -
长*宽*高 4mm*4mm*620μm
通用封装 LFCSP-10
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

ADPD2214ACPZ-RL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADPD2214ACPZ-RL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 光电传感器 ANALOG DEVICES ADPD2214ACPZ-RL ADPD2214ACPZ-RL数据手册

ADPD2214ACPZ-RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
