LTC6804IG-1#3ZZPBF

产品分类: 电池管理芯片
厂牌: ANALOG DEVICES
产品描述: 11V 5.6V 55V I²C,SPI Battery Monitor 欠压,过压 多元化学 SSOP-48 贴片安装
供应商型号: CY-LTC6804IG-1#3ZZPBF
供应商: Avnet
标准整包数: 1

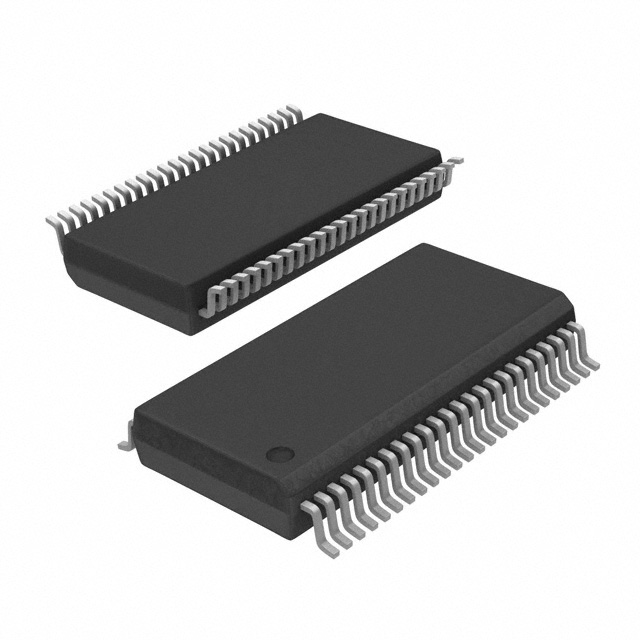

ANALOG DEVICES 电池管理芯片 LTC6804IG-1#3ZZPBF

LTC6804IG-1#3ZZPBF概述


    产品简介


    LTC6804-1/LTC6804-2:多电池堆叠监测器
    LTC6804-1和LTC6804-2是第三代多电池堆叠监测器,能够测量多达12个串联电池单元,总测量误差小于1.2mV。该产品适用于大多数电池化学体系,测量范围为0V至5V。所有12个电池单元可以在290µs内捕获,且可以选择较低的数据采集速率以实现高噪声抑制。

    技术参数


    - 总测量误差(正常模式)
    - 0°C至125°C温度范围内:±0.2mV至±1.2mV
    - 总测量误差百分比:±0.2%至±0.75%
    - 测量分辨率:0.1mV/bit
    - 工作电压:
    - 输入电压:-0.3V至75V
    - 驱动引脚:-0.3V至7V
    - 其他引脚:-0.3V至6V
    - 通信接口:支持隔离式串行通信(isoSPI),最高可达1Mbps
    - 电源管理:
    - 睡眠模式电流消耗:4µA
    - 标准操作电流消耗:0.4mA至12.3mA
    - 封装:48引脚塑料SSOP封装
    - 工作温度范围:
    - LTC6804I:-40°C至85°C
    - LTC6804H:-40°C至125°C

    产品特点和优势


    - 高精度测量:总测量误差小于1.2mV,确保高精度电池监测。
    - 快速数据采集:在290µs内完成所有电池单元的测量。
    - 灵活的通信接口:支持daisy-chain和并联两种连接方式,适用于不同应用场景。
    - 内置调节功能:具备被动平衡功能和通用GPIO引脚,可进行温度或其他传感器输入。
    - 低功耗设计:睡眠模式下的电流消耗仅为4µA,提高系统能效。

    应用案例和使用建议


    - 电动汽车:适用于电动和混合动力汽车的动力电池组监测。
    - 储能系统:在电网能源存储系统中提供可靠的电池监控。
    - 便携设备:适用于高功率便携设备,确保安全运行。
    使用建议:
    - 在需要高精度测量的应用中,选择正常模式以获得最佳测量精度。
    - 对于要求较低噪声的应用,可以调整数据采集速率以实现更好的噪声抑制。
    - 使用内置的GPIO引脚进行温度或传感器输入,增强系统的监测能力。

    兼容性和支持


    - 兼容性:与各种电池化学体系兼容,包括锂离子电池、铅酸电池等。
    - 技术支持:Linear Technology提供详细的技术文档和支持服务,确保用户能够充分利用该产品的功能。

    常见问题与解决方案


    - 问题:如何进行被动平衡?
    - 解决方案:通过编程可调定时器来控制每个电池单元的被动平衡过程。

    - 问题:测量过程中发生故障怎么办?
    - 解决方案:检查电源电压是否稳定,并确认连接线是否正确。如仍无法解决问题,可参考用户手册中的故障排除章节或联系技术支持。

    总结和推荐


    LTC6804-1/LTC6804-2是一款高性能的多电池堆叠监测器,具有高精度测量、快速数据采集和低功耗等特点。它适用于多种应用场景,特别是在电动汽车、储能系统和高功率便携设备中表现出色。其强大的通信接口和灵活的配置选项使得用户可以根据具体需求进行定制化应用。综合来看,强烈推荐使用这款产品。

LTC6804IG-1#3ZZPBF参数

参数
故障保护 欠压,过压
最大输出电压 5.6V
功能 Battery Monitor
最大工作供电电压 55V
接口类型 I²C,SPI
最小工作供电电压 11V
电池类型 多元化学
最小输出电压 -
输出电流 -
13.1mm(Max)
5.6mm(Max)
1.85mm(Max)
通用封装 SSOP-48
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装
