LTC4008EGN-1#PBF

产品分类: 电池管理芯片
厂牌: ANALOG DEVICES
产品描述: 4A(Max) 3V 6V 28V 28V 多元化学 SSOP-20 贴片安装 1.75mm(高度)
供应商型号: 4027854
供应商: 海外现货
标准整包数: 1

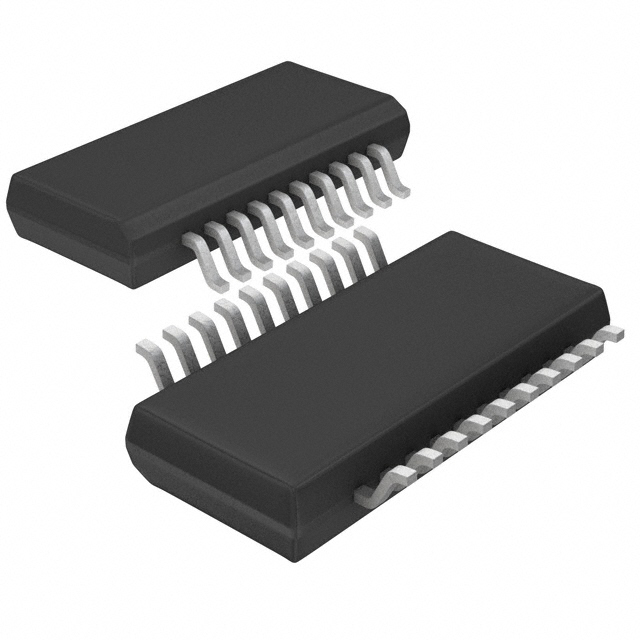

ANALOG DEVICES 电池管理芯片 LTC4008EGN-1#PBF

LTC4008EGN-1#PBF概述


    产品简介


    LTC4008 4A 高效多化学电池充电器
    LTC4008 是一款专为锂离子电池设计的高效充电控制器。该芯片集成了恒流/恒压充电功能,适用于多种应用领域,如笔记本电脑、便携式仪器和电池备份系统等。LTC4008 具有高达96%的高转换效率、宽泛的输入电压范围(6V至28V)及输出电压范围(3V至28V),并可通过编程电阻精确控制充电电流(精度达±4%)。

    技术参数


    - 电压范围:输入电压范围为6V到28V,输出电压范围为3V到28V。
    - 电流能力:最大输出电流可达4A。
    - 效率:最高转换效率可达96%。
    - 温度控制:内置热敏电阻传感器,能实时监控电池温度,并在异常时暂停充电,直至温度恢复正常。
    - 精度:充电电压精度为±0.8%,充电电流精度为±4%。
    - 工作环境:工作温度范围为-40°C至85°C,存储温度范围为-65°C至150°C。

    产品特点和优势


    LTC4008的主要特点是其高效率、大电流输出能力和宽输入/输出电压范围,使其成为高性能电池充电的理想选择。该芯片具备热保护功能,确保电池安全充电,提高了系统的可靠性和稳定性。此外,通过精确的电流和电压控制,保证了充电过程的准确性,延长了电池的使用寿命。

    应用案例和使用建议


    应用案例
    LTC4008 已经被广泛应用于笔记本电脑、便携式医疗设备和其他便携式电子设备中。在这些应用中,该芯片的高效率和宽电压范围显著减少了充电时间,提高了系统的整体性能。
    使用建议
    - 在设计应用电路时,注意正确连接热敏电阻以确保电池温度得到实时监控。
    - 确保输入电压和输出电压符合规范,以免损坏芯片。
    - 可以通过调整外部编程电阻来控制充电电流,以满足特定应用的需求。

    兼容性和支持


    LTC4008 支持广泛的电源输入,适合多种类型的电源适配器和电池组。同时,ADI 提供详尽的技术文档和支持服务,确保用户能够轻松完成电路设计和调试。

    常见问题与解决方案


    1. 问题:充电电流不稳定
    - 解决方案:检查外部电流编程电阻是否正常连接,重新校准电阻值。
    2. 问题:电池充电后电量不足
    - 解决方案:确认浮充电压设置正确,检查外部分压电阻是否准确。
    3. 问题:热保护功能触发频繁
    - 解决方案:确保热敏电阻连接正确,必要时更换新的热敏电阻。

    总结和推荐


    LTC4008 是一款高性能、高可靠性的电池充电控制器,其宽泛的工作范围和高效率使得它成为电池管理系统中的理想选择。无论是笔记本电脑还是其他便携式设备,LTC4008 都能提供出色的充电性能。强烈推荐在需要高效充电解决方案的应用中采用此产品。

LTC4008EGN-1#PBF参数

参数
最大输出电压 28V
输出电流 4A(Max)
故障保护 -
功能 -
最小工作供电电压 6V
接口类型 -
最小输出电压 3V
最大工作供电电压 28V
电池类型 多元化学
长*宽*高 1.75mm(高度)
通用封装 SSOP-20
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC4008EGN-1#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC4008EGN-1#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电池管理芯片 ANALOG DEVICES LTC4008EGN-1#PBF LTC4008EGN-1#PBF数据手册

LTC4008EGN-1#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
