LTC6803HG-4#TRPBF

产品分类: 电池管理芯片
厂牌: ANALOG DEVICES
产品描述: 4V 55V Serial Battery Monitor 欠压,过压 多元化学 SSOP-44 贴片安装,黏合安装 1.85mm(高度)
供应商型号: Q-LTC6803HG-4#TRPBF
供应商: 期货订购
标准整包数: 2000

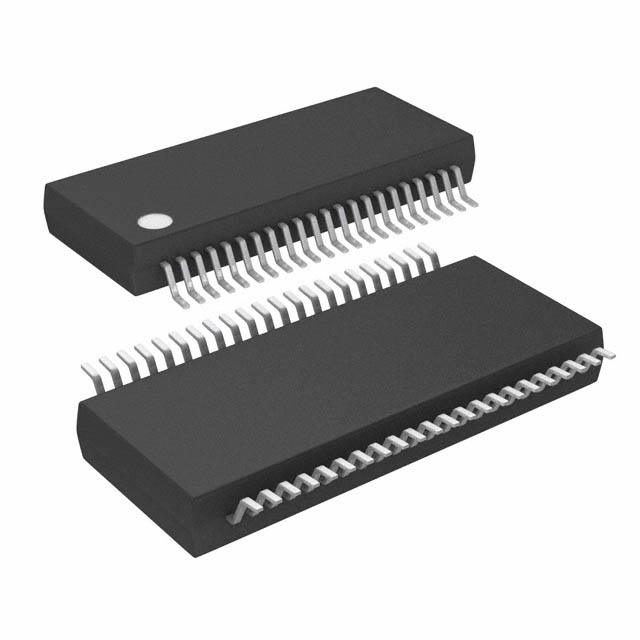

ANALOG DEVICES 电池管理芯片 LTC6803HG-4#TRPBF

LTC6803HG-4#TRPBF概述


    产品简介


    LTC6803-2 和 LTC6803-4 是 Linear Technology(现为 Analog Devices 的一部分)开发的一代高精度电池监测集成电路,主要用于多节电池组电压监测。该器件集成了一个12位ADC、精密电压参考、高压输入多路复用器以及串行接口,能够同时测量多达12节串联连接的电池单元或超级电容器。LTC6803系列产品支持多种电池化学成分,且具有极低的总测量误差(最大为±0.25%),非常适合于电动汽车、便携式高功率设备、备用电池系统等领域。此外,其紧凑的44引脚SSOP封装使其在空间受限的应用中尤为适用。

    技术参数


    - 工作电压范围:总供电电压(V+至V-)最高可达75V。
    - 输入电压范围:相对V-的输入电压为-0.3V至8V(C0)和-0.3V至75V(C12),其他引脚为-0.3V至7V。
    - 工作温度范围:工业级(I):-40°C 至 +85°C;扩展级(H):-40°C 至 +125°C。
    - 功耗模式:待机电流最低可达12μA。
    - 转换时间:每组12节电池测量时间为13ms。
    - 测量精度:每个通道的测量分辨率可达1.5mV/位,总测量误差不超过±0.25%。
    - 通信接口:1MHz串行接口带数据包错误检查。

    产品特点和优势


    LTC6803系列提供了卓越的性能与可靠性,其关键特性包括:
    - 独立可寻址的串行接口,最多可连接16个设备;
    - 内置自检功能及开路检测能力;
    - 集成温度传感器输入和热敏电阻接口;
    - 具备被动均衡功能,可通过内置MOSFET开关或外部驱动MOSFET实现;
    - 极高的电磁干扰(EMI)免疫力;
    - 高温下稳定运行,适用于极端环境条件。

    应用案例和使用建议


    典型应用场合包括电动汽车、混合动力车、电动自行车等需要精确监控电池状态的场景。对于用户而言,在部署此类器件时应注意以下几点:
    - 确保正确的电源管理和隔离措施以避免过压风险;
    - 使用合适的RC滤波器来改善信号质量;
    - 在复杂环境中增加额外的屏蔽层以减少噪声影响。

    兼容性和支持


    LTC6803系列与其他同类产品具有良好的互操作性,并且提供了全面的技术文档和支持服务,包括但不限于详细的规格说明书、设计指南以及在线技术支持资源。

    常见问题与解决方案


    - Q: 如何提高LTC6803-2/LTC6803-4的数据传输速率?
    A: 可通过优化时钟频率设置来提升数据吞吐量。

    - Q: 当前设备无法正常工作怎么办?
    A: 首先检查所有连接是否牢固,其次确认供电电压是否符合要求,最后参考故障排除章节寻找可能的原因。

    总结和推荐


    总体来看,LTC6803-2/LTC6803-4是一款功能强大且易于集成的电池监测解决方案。它不仅提供了出色的测量准确度和稳定性,还拥有丰富的特性集合满足多样化的市场需求。因此,强烈推荐给那些寻求高性能、可靠性的电池管理系统开发者。

LTC6803HG-4#TRPBF参数

参数
电池类型 多元化学
输出电流 -
最大工作供电电压 55V
最小工作供电电压 4V
故障保护 欠压,过压
最大输出电压 -
最小输出电压 -
接口类型 Serial
功能 Battery Monitor
长*宽*高 1.85mm(高度)
通用封装 SSOP-44
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LTC6803HG-4#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC6803HG-4#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电池管理芯片 ANALOG DEVICES LTC6803HG-4#TRPBF LTC6803HG-4#TRPBF数据手册

LTC6803HG-4#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
