LTC4121EUD#TRPBF

产品分类: 电池管理芯片
厂牌: ANALOG DEVICES
产品描述: 400mA(Max) 3.5V 4.4V 18V 40V 多元化学 QFN 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: 14M-LTC4121EUD#TRPBF
供应商: 云汉优选
标准整包数: 1

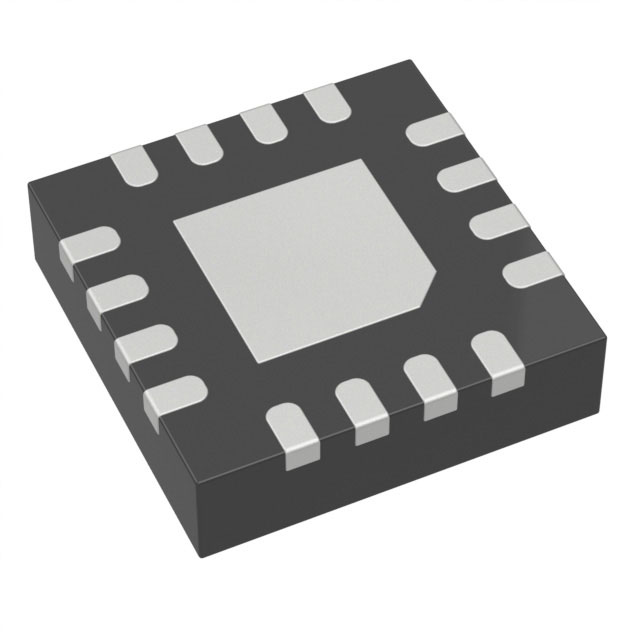

ANALOG DEVICES 电池管理芯片 LTC4121EUD#TRPBF

LTC4121EUD#TRPBF概述

    LTC4121/LTC4121-4.2 高效宽输入电压范围充电器

    产品简介


    LTC4121 和 LTC4121-4.2 是由 Linear Technology(现为 Analog Devices 的一部分)设计的高效同步降压电池充电器。该产品系列主要用于为锂离子(Li-Ion)和聚合物(Polymer)电池充电。它通过恒流(CC)和恒压(CV)模式操作来实现精准的电池充电管理。LTC4121-4.2 特别适用于需要固定 4.2V 浮充电压的应用场合。
    这些充电器具有多种特点,使其在手持设备、太阳能供电设备以及工业和军事传感器等领域得到广泛应用。

    技术参数


    LTC4121/LTC4121-4.2 主要技术规格如下:
    - 输入电压范围:4.4V 至 40V
    - 最大输入电压:40V
    - 充电电流范围:50mA 至 400mA
    - 浮充电压精度:±1%
    - 效率:最高可达 95%
    - 反馈电压精度:±1%
    - 封装尺寸:16 引脚 (3mm × 3mm) 塑料 QFN 封装
    - 温度范围:-40°C 至 125°C
    - 保护特性:包括欠压锁定、过温保护、低电量预警等

    产品特点和优势


    - 高效率:最高可达到 95% 的效率。
    - 宽输入电压范围:4.4V 至 40V,适用于多种电源条件。
    - 高精度调节:反馈电压精度高达 ±1%,浮充电压精度高达 ±1%。
    - 多功能集成:内置温度补偿和智能充电管理,能够处理多种电池化学成分。
    - 热增强封装:低剖面(0.75mm),适合紧凑设计。

    应用案例和使用建议


    LTC4121/LTC4121-4.2 通常用于以下场景:
    - 手持设备:如智能手机和平板电脑,能够高效且安全地充电。
    - 太阳能供电设备:内置的最大功率点追踪(MPPT)功能,确保太阳能板能输出最大功率。
    - 工业和军事传感器:具备宽工作温度范围和多重保护机制,适用于恶劣环境。
    使用建议:
    - 在选择外部电阻时,需根据所需充电电流精确设置 RPROG。
    - 确保输入电源具备合适的去耦电容,以维持稳定运行。
    - 根据具体应用调整开关频率和充电阈值,优化系统性能。

    兼容性和支持


    LTC4121/LTC4121-4.2 与其他标准电子元件高度兼容,适合各种电路布局。厂商提供了详细的文档和支持,包括应用笔记和技术支持热线,帮助用户快速上手并解决问题。

    常见问题与解决方案


    - 问题:在低温环境下电池充电异常。
    - 解决办法:检查系统是否正确配置了温度补偿功能,并确保连接到 NTC 引脚的传感器正常工作。

    - 问题:充电过程中电池电压波动。
    - 解决办法:检查外部电阻值是否准确,同时确认输入电压范围在额定范围内。

    总结和推荐


    LTC4121/LTC4121-4.2 是一款高性能、高可靠性的电池充电器。其高效率、宽输入电压范围和灵活的控制选项使其成为众多应用的理想选择。推荐在需要高精度充电管理和宽工作环境的应用中采用这款产品。无论是手持设备还是太阳能供电设备,LTC4121/LTC4121-4.2 都表现出色,值得信赖。

LTC4121EUD#TRPBF参数

参数
最小输出电压 3.5V
功能 -
故障保护 -
最大工作供电电压 40V
电池类型 多元化学
输出电流 400mA(Max)
最小工作供电电压 4.4V
最大输出电压 18V
接口类型 -
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTC4121EUD#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC4121EUD#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电池管理芯片 ANALOG DEVICES LTC4121EUD#TRPBF LTC4121EUD#TRPBF数据手册

LTC4121EUD#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 39.7894
10+ ¥ 35.657
30+ ¥ 31.3086
100+ ¥ 30.439
300+ ¥ 29.2737
1000+ ¥ 28.421
库存: 199
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 39.78
