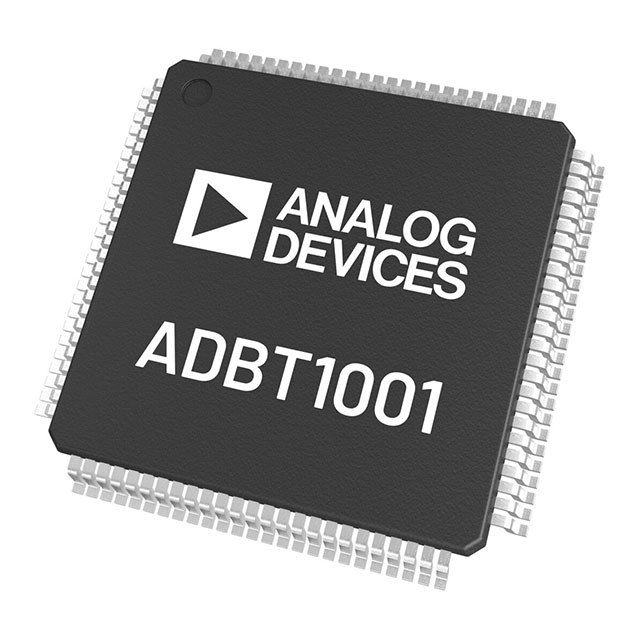

ADBT1001BSWZ-RL

产品分类: 电池管理芯片
厂牌: ANALOG DEVICES
产品描述: 10.6V 36V SPI Battery Monitor 超温,过压,过流 LQFP-100-EP 贴片安装,黏合安装
供应商型号: ADBT1001BSWZ-RL
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES 电池管理芯片 ADBT1001BSWZ-RL

ADBT1001BSWZ-RL概述

    ADBT1001 4-Channel AFE, Digital Controller, and PWM for Battery Formation and Testing

    1. 产品简介


    ADBT1001 是一款适用于电池形成和测试应用的多功能数字控制器。它集成了模拟前端(AFE)、四个独立的脉宽调制(PWM)通道以及一系列数字控制功能。ADBT1001 支持多种工作模式(如恒流、恒压、恒功率、恒电阻),能够实现高效和精确的电池测试与形成过程。此外,它还具备强大的保护机制,能够在过压、过流和高温等情况下提供可靠的保护。

    2. 技术参数


    ADBT1001的主要技术参数如下:
    | 参数 | 测试条件/备注 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 电流检测增益 | - | 40 | - | - | V/V |
    | 电压检测增益 | - | 0.5 | - | - | V/V |
    | 工作频率范围 | - | 62.5 | - | 500 | kHz |
    | PWM分辨率 | - | - | 16 | - | Bit |
    | 系统输入失调电压 | - | -10 | - | 10 | LSB |
    | 输入失调电压漂移 | - | 0.235| - | - | LSB/°C|
    | 小信号-3dB带宽 | TA=25°C,VOUT=100mV p-p | - | 600 | - | kHz |
    | 功耗 | - | - | 30 | - | mW |

    3. 产品特点和优势


    ADBT1001的主要特点和优势包括:
    - 高精度测量:精准测量电压和电流。
    - 高分辨率PWM控制:支持最高16位分辨率的PWM通道。
    - 可编程死时间补偿:提高系统稳定性。
    - 可编程开关频率:从62.5 kHz到500 kHz,按2的幂步长可编程。
    - 数字控制环路:具备内置滤波器和快速直流母线电压前馈。
    - 内置故障检测:通过SPI接口进行故障检测和状态更新。
    - 高集成度:支持电池测试系统的设计简化,降低物料清单成本。

    4. 应用案例和使用建议


    ADBT1001广泛应用于电池形成和测试系统中,特别适合需要高效率和精确测量的应用场合。根据手册中的典型应用场景,我们推荐以下使用建议:
    - 在设计电池测试系统时,应考虑采用多相操作以提高系统的可靠性和效率。
    - 使用内部温度传感器进行实时温度监测,确保在异常高温情况下系统能自动切断电源。
    - 利用外部NTC热敏电阻进行额外的温度监控,提升系统的安全性能。

    5. 兼容性和支持


    ADBT1001具有良好的兼容性,可以与其他标准数字和模拟组件轻松集成。厂商提供了详尽的技术文档和支持,帮助用户更好地理解和使用该产品。此外,ADBT1001支持SPI通信协议,方便与其他设备进行数据交换。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及解决方案:
    - 问题:系统启动后无法正常运行
    - 解决方案: 检查所有连接是否正确无误,并确保电源电压符合规定要求。

    - 问题:出现过温报警
    - 解决方案: 检查外部NTC热敏电阻是否正常工作,并确保散热措施有效。

    7. 总结和推荐


    综上所述,ADBT1001是一款高度集成且功能强大的数字控制器,适用于各类电池测试和形成系统。其优异的精度、灵活性和易用性使其成为同类产品的佼佼者。推荐在需要高精度和稳定性的电池测试应用中使用ADBT1001。

ADBT1001BSWZ-RL参数

参数
最小工作供电电压 10.6V
功能 Battery Monitor
输出电流 -
最小输出电压 -
故障保护 超温,过压,过流
最大输出电压 -
电池类型 -
最大工作供电电压 36V
接口类型 SPI
通用封装 LQFP-100-EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
