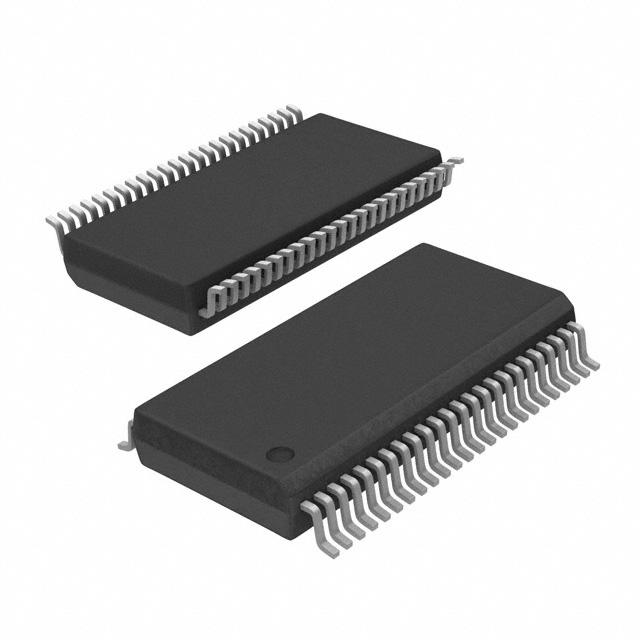

LTC6804IG-2#TRPBF

产品分类: 电池管理芯片
厂牌: ANALOG DEVICES
产品描述: 11V 5.6V 55V I²C,SPI Battery Monitor 欠压,过压 多元化学 SSOP-48 贴片安装,黏合安装 1.85mm(高度)
供应商型号: LTC6804IG-2#TRPBF
供应商: 期货订购
标准整包数: 2000
ANALOG DEVICES 电池管理芯片 LTC6804IG-2#TRPBF

LTC6804IG-2#TRPBF概述

    LTC6804-1/LTC6804-2 电池堆栈监控器技术手册

    产品简介


    LTC6804-1 和 LTC6804-2 是第三代多单元电池堆栈监控器,专为电池管理系统设计。它们能够测量多达12个串联连接的电池单元,总测量误差小于1.2毫伏(mV)。适用于各种电池化学体系,电压测量范围为0V至5V。通过一个高速、抗射频干扰的本地区域通信接口,多个LTC6804装置可以级联起来,实现对长电池串的同步监测。这些设备广泛应用于电动汽车、备用电池系统、电网储能以及高功率便携设备等领域。

    技术参数


    - 测量精度: 总测量误差<1.2 mV,适合多种电池化学体系。
    - 测量速度: 所有电池单元的测量可在290微秒内完成。
    - 通讯接口: 支持isoSPI接口,可达到1 Mbps的传输速率。
    - 电源要求: 工作温度范围为-40°C至85°C或-40°C至125°C,具体取决于型号。
    - 封装: 采用48引脚塑料SSOP封装。
    - 睡眠模式电流消耗: 仅4微安。

    产品特点和优势


    - 多功能接口: 支持多路模拟输入和数字输出。
    - 被动平衡: 每个电池单元都具备被动平衡功能。
    - 低功耗: 在睡眠模式下电流消耗仅为4微安。
    - 高精度测量: 具备高分辨率的模数转换器,适用于多种应用场合。
    - 集成化设计: 内置5V稳压器,减少外部电路复杂度。

    应用案例和使用建议


    - 电动汽车: 用于实时监测电池单元状态,确保电池安全和延长使用寿命。
    - 备份电池系统: 在断电情况下提供即时电力保障,通过实时监测防止电池过放电。
    - 电网储能: 用于大规模储能系统的电池健康状况监测,优化能源使用效率。
    使用建议:
    - 选择合适的工作模式: 根据具体需求选择正常模式、过滤模式或快速模式,以获得最佳测量结果。
    - 合理配置isoSPI接口: 根据实际应用场景合理配置isoSPI接口,提高通信效率和可靠性。

    兼容性和支持


    LTC6804系列产品兼容多种电子元器件和设备。制造商提供了详尽的技术文档和支持服务,包括软件编程示例、硬件设计指导及故障排查指南,有助于用户快速上手和高效维护。

    常见问题与解决方案


    - 问题1: 设备启动后测量结果不准确。
    - 解决方法: 检查电源电压是否稳定,重新校准设备。
    - 问题2: 通信过程中出现丢包现象。
    - 解决方法: 检查通信线路是否存在干扰,调整isoSPI参数。

    总结和推荐


    总体而言,LTC6804-1/LTC6804-2系列电池堆栈监控器以其高精度测量、多功能接口及低功耗设计,在电池管理系统中表现出色。尤其适用于对电池管理有严格要求的应用场合。强烈推荐在需要高精度和可靠性的电池管理系统中使用。

LTC6804IG-2#TRPBF参数

参数
最小工作供电电压 11V
最大输出电压 5.6V
最小输出电压 -
功能 Battery Monitor
最大工作供电电压 55V
电池类型 多元化学
接口类型 I²C,SPI
故障保护 欠压,过压
输出电流 -
长*宽*高 1.85mm(高度)
通用封装 SSOP-48
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LTC6804IG-2#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC6804IG-2#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电池管理芯片 ANALOG DEVICES LTC6804IG-2#TRPBF LTC6804IG-2#TRPBF数据手册

LTC6804IG-2#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
