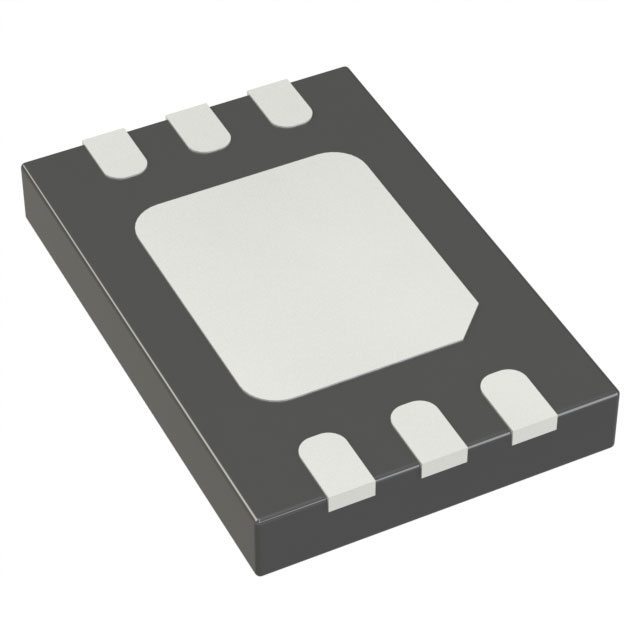

LTC2942CDCB-1#TRPBF

产品分类: 电池管理芯片
厂牌: ANALOG DEVICES
产品描述: 1A 2.7V 5.5V I²C Battery Monitor 锂离子电池 DFN 贴片安装,黏合安装 2mm(长度)*3mm(宽度)
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 电池管理芯片 LTC2942CDCB-1#TRPBF

LTC2942CDCB-1#TRPBF概述


    产品简介


    LTC2942-1 电池电量计
    LTC2942-1 是一款用于测量单个锂离子电池充电状态、电压和芯片温度的精密电池电量计。它适用于手持PC和便携式产品应用,特别是针对单节锂离子电池。该电量计内部集成了一个精密的库伦计数器和温度/电压测量功能。其主要应用包括智能手机、MP3播放器、相机和GPS设备等低功耗手持产品。

    技术参数


    - 输入电压范围: SENSE+ 引脚:–0.3V 至 6V;SCL、SDA、AL/CC 引脚:–0.3V 至 6V。
    - 感测电流范围: ±2A。
    - 工作环境温度范围:
    - LTC2942-1C: 0°C 至 70°C。
    - LTC2942-1I: –40°C 至 85°C。
    - 存储温度范围: –65°C 至 150°C。
    - 精度: 电压和电量精度可达 1%。
    - 封装: 6 引脚 2mm × 3mm DFN 封装。

    产品特点和优势


    - 高精度: ±1% 的电压和电量精度,确保准确的电池监测。
    - 集成度高: 内置 50mΩ 高边感测电阻,减少了外部组件的需求。
    - 多模式操作: 支持 SMBus/I2C 接口,方便与各种主机设备连接。
    - 可编程阈值: 用户可以设置高/低阈值,确保安全操作。
    - 小尺寸封装: 6 引脚 2mm × 3mm DFN 封装,非常适合紧凑型设计。
    - 低功耗: 睡眠状态下功耗小于 100μA。

    应用案例和使用建议


    应用案例:
    - 智能手机: 在智能手机中,LTC2942-1 可以精确监测电池的状态,并及时发出电量低或过热警报。
    - 便携式设备: 在便携式设备如相机、MP3播放器中,LTC2942-1 可以监控设备的工作状态,确保电池寿命和安全性。
    使用建议:
    - 温度监测: 考虑到高温可能对设备造成损害,建议定期检查并记录设备温度,必要时采取散热措施。
    - 电源管理: 在设备频繁使用的情况下,建议适当调整阈值,以更好地管理电量消耗。
    - 软件配置: 建议根据设备的实际使用情况,通过 I2C 接口对 LTC2942-1 进行适当的配置和优化。

    兼容性和支持


    - 接口兼容性: LTC2942-1 支持 SMBus/I2C 接口,可以轻松与多种主机设备连接。
    - 温度补偿: 内置温度传感器提供温度补偿功能,提高测量准确性。
    - 制造商支持: 作为 Linear Technology Corporation 的产品,LTC2942-1 享有优质的客户支持和技术文档,能够为用户提供全面的支持服务。

    常见问题与解决方案


    - Q1: 设备无法正常启动
    - A1: 检查 VSENSE+ 是否达到 2.5V 以上,确保电源电压正常。
    - Q2: 数据传输不稳定
    - A2: 检查 I2C 信号线连接是否正确,确保线路没有干扰。
    - Q3: 电池电量显示不准确
    - A3: 检查感测电阻是否正常工作,必要时更换新的感测电阻。

    总结和推荐


    LTC2942-1 是一款高性能的电池电量计,具有高精度、集成度高和低功耗等显著优点。它适用于智能手机、便携式设备等多种应用场合。通过精准的电量和温度监测,LTC2942-1 能够显著提升设备的可靠性和使用寿命。因此,我们强烈推荐在各类低功耗手持产品中采用 LTC2942-1。

LTC2942CDCB-1#TRPBF参数

参数
故障保护 -
输出电流 1A
接口类型 I²C
最小工作供电电压 2.7V
电池类型 锂离子电池
最小输出电压 -
最大输出电压 -
最大工作供电电压 5.5V
功能 Battery Monitor
长*宽*高 2mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 停产
包装方式 卷带包装

LTC2942CDCB-1#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2942CDCB-1#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电池管理芯片 ANALOG DEVICES LTC2942CDCB-1#TRPBF LTC2942CDCB-1#TRPBF数据手册

LTC2942CDCB-1#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
