LTC1065CN8

产品分类: 其他滤波器
厂牌: ANALOG DEVICES
产品描述: Active Filter Single SW-CAP Low Pass 5th Order 50kHz 8-Pin PDIP N
供应商型号:
供应商:
标准整包数: 0

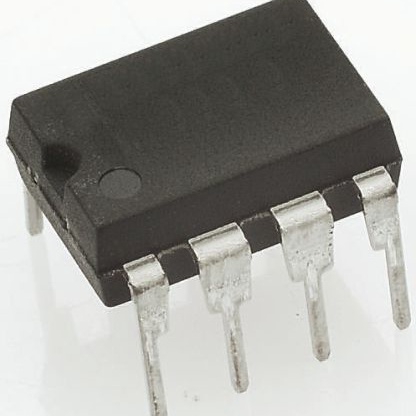

ANALOG DEVICES 其他滤波器 LTC1065CN8

LTC1065CN8概述

    # LTC1065 技术手册解析:高精度可调低通滤波器

    1. 产品简介


    LTC1065 是由 Linear Technology 推出的一款高性能可调低通滤波器,专为需要精确频率控制的应用设计。它具有可调节截止频率(通过内部或外部时钟)的特点,适用于多种复杂电路场景。此产品的主要功能包括:
    - 钟控调谐截止频率;
    - 超过12位的直流精度;
    - 外部和内部时钟模式;
    - 低功耗和优秀的抗干扰能力。
    LTC1065 在音频处理、压力传感器放大器、防混叠滤波器、重建滤波器等多个领域表现出色,适合用于音频信号处理和数据采集系统。

    2. 技术参数


    以下是 LTC1065 的关键性能参数和技术指标:
    | 参数 | 描述 |

    | 时钟与截止频率比 | 最大可达100:1 |
    | 最大时钟频率 | ±7.5V时高达5MHz,±5V时达4MHz,±2.5V时达3MHz |
    | 最小时钟频率 | 在典型条件下不低于30Hz |
    | 输入频率范围 | 0至0.9倍时钟频率 |
    | 滤波增益 | ±5V供电时典型值:0dB至-43dB |
    | 输出噪声 | 宽带噪声为80μVRMS,时钟串扰小于50μVRMS |
    | 总谐波失真 | 输出噪声加谐波失真小于-87dB |
    | 电源电压范围 | ±2.375V至±8V |
    | 封装形式 | 8引脚 miniDIP 和 16引脚 SW |
    LTC1065 的频率响应近似于五阶贝塞尔多项式曲线,支持广泛的时钟频率调整,确保输出稳定且低偏移。

    3. 产品特点和优势


    - 高精度时钟调谐:通过内部振荡器或外部时钟实现精确的截止频率调节。
    - 低功耗和低偏移:直流偏移仅为1mV,且不受时钟频率变化影响。
    - 宽动态范围:能够处理较大的交流输入信号,同时保持低失真性能。
    - 多应用场景支持:适应音频、工业控制、医疗仪器等多种领域需求。
    - 高兼容性:支持不同供电电压和封装选项,便于集成到各种硬件平台。

    4. 应用案例和使用建议


    典型应用
    - 音频信号处理:用于去除高频噪声和提高音质。
    - 工业监控:如压力传感器的信号调理与滤波。
    - 数据采集系统:作为防混叠滤波器降低数据采集误差。
    使用建议
    1. 确保输入信号频率不超过最大时钟频率的90%,以避免过载。
    2. 将电源连接端的陶瓷电容尽量靠近器件,提升电源稳定性。
    3. 使用高精度电阻(<7.5kΩ)限制输入阻抗,避免影响滤波器性能。

    5. 兼容性和支持


    LTC1065 支持多种电压和封装配置,兼容现有电路设计。制造商提供详尽的技术支持文档和样品服务,方便客户快速开发和调试产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 滤波器输出失真严重 | 检查输入信号幅度是否超过额定范围;增加外部缓冲器。 |
    | 输出偏移超出预期 | 调整 VOS 调整引脚的电压,直到偏移满足要求。 |
    | 内部振荡器不稳定 | 检查时钟电路接线及外部RC参数选择是否正确。 |

    7. 总结和推荐


    LTC1065 是一款集高精度、低噪声、宽动态范围于一体的低通滤波器,特别适合需要严格频率控制和高信噪比的应用场景。其优异的技术指标和灵活的配置使其在市场上极具竞争力。
    推荐指数:★★★★★
    适合对滤波器性能有较高要求的设计者和工程师选用,尤其在音频和工业自动化领域表现卓越。

LTC1065CN8参数

参数
中心频率 -
带宽 -
插入损耗 -
通用封装 DIP
安装方式 通孔安装
