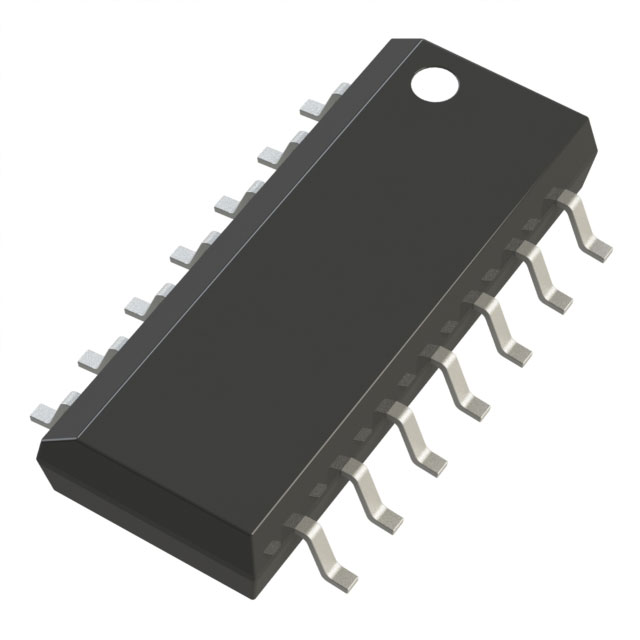

ADM3070EYRZ-REEL7

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Single Transmitter/Receiver RS-422/RS-485 14-Pin SOIC N T/R
供应商型号: ADM3070EYRZ-REEL7
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES 其他接口芯片 ADM3070EYRZ-REEL7

ADM3070EYRZ-REEL7概述


    产品简介


    ADM3070E/ADM3071E/ADM3072E/ADM3073E/ADM3074E/ADM3075E/ADM3076E/ADM3077E/ADM3078E 是一款3.3V供电的数据传输收发器系列,设计用于在多点总线传输线路上实现全双工和半双工通信。这些器件符合TIA/EIA标准(RS-485和RS-422),适用于工业控制、电力/能源计量、照明系统、电信、安全系统和仪器仪表等领域。该系列收发器具备高ESD保护(±15kV)和低功耗,能够适应广泛的温度范围(-40°C至+125°C)。

    技术参数


    - 数据速率:
    - ADM3070E/ADM3071E/ADM3072E: 250 kbps
    - ADM3073E/ADM3074E/ADM3075E: 500 kbps
    - ADM3076E/ADM3077E/ADM3078E: 16 Mbps
    - 差分输出电压 (VOD):
    - 最大值: 2.0 VCC
    - 额定负载: 1.5 VCC (54 Ω)
    - 空载: VCC
    - 输入阻抗:
    - 第一过渡: 10 kΩ
    - 接收端: 96 kΩ
    - 最大传播延迟:
    - ADM3070E/ADM3071E/ADM3072E: 250 ns (低至高)
    - ADM3073E/ADM3074E/ADM3075E: 180 ns (低至高)
    - ADM3076E/ADM3077E/ADM3078E: 50 ns (低至高)

    产品特点和优势


    - 高性能: 数据速率高达16 Mbps,满足高速数据传输需求。
    - ESD保护: ±15 kV ESD保护确保在恶劣环境中稳定运行。
    - 热关断: 内置热关断电路防止过热损坏。
    - 低功耗: 支持低功耗模式,减少能耗。
    - 兼容性强: 支持多达256个节点,广泛应用于工业网络。
    - 易用性: 提供多种封装选择,适用于不同应用场景。

    应用案例和使用建议


    - 工业控制: 在自动化控制系统中,ADM307x系列可以用于连接传感器和执行器,提高系统可靠性。
    - 电力/能源计量: 在智能电网中,ADM307x系列可以作为通信模块,实现实时数据传输。
    - 建议: 为了提高通信质量,建议使用终端电阻来减少信号反射和噪声干扰。在高温环境下,考虑使用带有热关断功能的型号以保护设备。

    兼容性和支持


    ADM3070E/ADM3071E/ADM3072E/ADM3073E/ADM3074E/ADM3075E/ADM3076E/ADM3077E/ADM3078E 与多种标准接口兼容,如RS-485和RS-422。Analog Devices提供了详尽的技术文档和在线技术支持,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1: 设备在高温环境下出现过热现象。
    - 解决方案: 使用带热关断功能的型号,并确保良好的散热措施。
    - 问题2: 通信中断频繁。
    - 解决方案: 检查接线,增加终端电阻以减少反射和干扰。
    - 问题3: 无法正确接收数据。
    - 解决方案: 确认接线无误,检查电源电压是否稳定。

    总结和推荐


    ADM3070E/ADM3071E/ADM3072E/ADM3073E/ADM3074E/ADM3075E/ADM3076E/ADM3077E/ADM3078E 是一款功能强大且可靠的RS-485/RS-422收发器,具有优异的性能和稳定性,适合于工业自动化和通信领域。其独特的ESD保护、热关断和低功耗特性使其成为高性能通信解决方案的理想选择。强烈推荐使用此系列器件以提升系统整体性能和可靠性。
