LTC1164-6CSW#PBF

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述:
供应商型号: LTC1164-6CSW#PBF
供应商: 期货订购
标准整包数: 1034

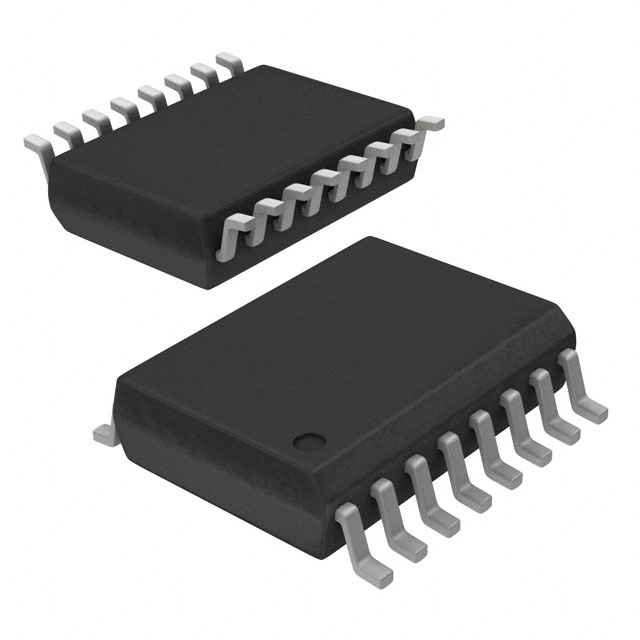

ANALOG DEVICES 其他接口芯片 LTC1164-6CSW#PBF

LTC1164-6CSW#PBF概述


    产品简介


    产品类型: LTC1164-6是一款单片8阶椭圆低通滤波器,具有时钟可调截止频率和低功耗的特点。
    主要功能:
    - 高阶(8阶)椭圆低通滤波器或贝塞尔滤波器选择
    - 最高可达到64dB的抑制带外衰减
    - 极低的电源电流消耗(仅4mA)
    - 广泛的输入电压范围(±8V)
    - TTL/CMOS兼容时钟输入
    - 内置滤波器设计,无需外部组件
    应用领域:
    - 抗混叠滤波器
    - 电池供电仪器
    - 通信滤波器

    技术参数


    基本参数:
    - 电源电流:单5V下为2.5mA,双±5V下为4mA
    - 输入电压范围:(V+ + 0.3V) 到 (V– – 0.3V)
    - 工作温度范围:-40°C 至 85°C
    - 时钟频率范围:最大1.5MHz(双±7.5V),最大1.0MHz(双±5V 或 单5V)
    - 宽带噪声:±7.5V时为115µVRMS,±2.5V时为100µVRMS
    - 供电电压范围:±2.375V至±8V
    频率响应:
    - 椭圆响应下的停止带增益
    - 线性相位响应下的停止带增益
    电源电流:
    - 电源电流随电源电压的变化曲线
    其他:
    - 封装类型:14引脚PDIP和16引脚SO宽封装
    - 最大功耗:400mW

    产品特点和优势


    LTC1164-6的主要特点是能够在低功耗下提供优异的性能,如低宽带噪声(≤115µVRMS)和高精度滤波。该产品可以通过时钟调整截止频率,适用于多种应用场景。它采用内部结构设计,无需外部元件,使得安装和维护更为便捷。此外,该滤波器广泛应用于各种电子设备中,具备良好的市场竞争力。

    应用案例和使用建议


    应用场景:
    - 在电池供电设备中使用,例如手持式仪表。
    - 用于电信领域的信号处理,通过滤波减少噪声干扰。
    使用建议:
    - 为了确保最佳性能,滤波器的电源应在靠近设备的位置进行旁路,最好使用0.1µF的电容。
    - 建议使用低噪声线性电源以提高信噪比。
    - 当时钟源与滤波器的电源不同时,时钟信号应单独接地,避免耦合到模拟信号路径。

    兼容性和支持


    兼容性:
    - LTC1164-6与14引脚DIP和16引脚SO宽封装兼容,易于集成到现有电路中。
    - 时钟源可以是任何TTL或CMOS时钟,且需要通过电阻降频来降低充电耦合。
    支持:
    - 设计厂商提供了详细的使用指南和技术文档,包括典型应用电路图。
    - 对于更广泛的温度范围,可咨询Linear Technology公司获取更多信息。

    常见问题与解决方案


    问题1:电源电流过高
    - 解决方案:检查电源电压是否超过最大值,确保时钟信号频率在推荐范围内。
    问题2:宽带噪声过高
    - 解决方案:检查时钟信号是否有过度的上升或下降时间,使用0.1µF电容进行滤波。
    问题3:滤波器输出信号失真严重
    - 解决方案:确保滤波器的接地质量,增加输出缓冲器,或者调整电源电压以符合规格。

    总结和推荐


    总结:
    LTC1164-6作为一款高性能的低功耗8阶椭圆低通滤波器,在多种应用领域表现出色,特别是在电池供电设备和电信设备中。它不仅具有出色的性能,还具备良好的兼容性和易于使用的特点,值得在多个应用场合中考虑采用。
    推荐:
    我们强烈推荐LTC1164-6给对滤波性能和可靠性有较高要求的设计工程师。对于追求低功耗和高信噪比的应用,LTC1164-6无疑是理想的选择。

LTC1164-6CSW#PBF参数

参数
10.49mm(Max)
7.6mm(Max)
2.34mm(Max)
通用封装 SO-16
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

LTC1164-6CSW#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1164-6CSW#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES LTC1164-6CSW#PBF LTC1164-6CSW#PBF数据手册

LTC1164-6CSW#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1034+ ¥ 246.4902
2068+ ¥ 240.2235
3102+ ¥ 233.9568
库存: 2000
起订量: 1034 增量: 47
交货地:
最小起订量为:1034
合计: ¥ 254870.86
