HMC855LC5TR-R5

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Demultiplexer Single 1-to-4 32-Pin LFCSP EP T/R
供应商型号: Y-HMC855LC5TR-R5
供应商: 期货订购
标准整包数: 50
ANALOG DEVICES 其他接口芯片 HMC855LC5TR-R5

HMC855LC5TR-R5概述


    产品简介


    HMC855LC5 是一款由 Analog Devices 生产的高速数据解复用器(Demultiplexer),适用于高达 28 Gbps 的数据解串行化。这款器件利用半速率时钟的上升沿和下降沿来采样输入数据,并将这些数据顺序存储到差分输出端。此外,HMC855LC5 支持宽带操作,输入和输出信号均为电流模式逻辑(CML)。它广泛应用于SONET OC-192、宽带测试与测量、串行数据传输等领域,尤其适合与现场可编程门阵列(FPGA)进行接口连接。

    技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 电源电压 | -3.6 | -3.3 | -3.0 | V |
    | 电源电流 | - | - | 195 | mA |
    | 最大数据率 | - | - | 28 | Gbps |
    | 最高半速率时钟 | - | - | 14 | GHz |
    | 输入电压范围 | CML | -1.5 | 0.5 | V |
    | 输入差分电压 | - | - | 2000 | mV |
    | 输出上升/下降时间 | 差分,20%-80% | - | 22 | ps |
    | 输入回波损耗 | 频率 < 28 GHz | 10 | dB |

    产品特点和优势


    HMC855LC5 主要特点包括:
    - 宽带操作:支持从直流到 28 Gbps 的宽带数据传输。
    - 低功耗:典型功耗仅为 644 mW。
    - 半速率时钟输入:利用半速率时钟提升数据处理能力。
    - 快速上升和下降时间:22 ps,确保高速数据处理无延迟。
    - 输出电平控制:可通过外部引脚调节输出电压,以实现更好的信号完整性。
    这些特点使得 HMC855LC5 在高性能数据传输系统中具有显著优势,尤其是在对延迟和噪声敏感的应用环境中表现出色。

    应用案例和使用建议


    HMC855LC5 被广泛应用于高速通信系统中,如SONET OC-192 系统,主要用于对宽带数据进行解复用和处理。具体使用时,可以通过提供的评估板(例如 126578)进行快速原型设计。在实际应用中,建议:
    - 使用高质量的 RF/DC 地线,并确保所有接地引脚正确连接。
    - 确保电源电压稳定,避免超过最大容许值。
    - 在需要的情况下,通过 VR 引脚调整输出电压,优化信号完整性。

    兼容性和支持

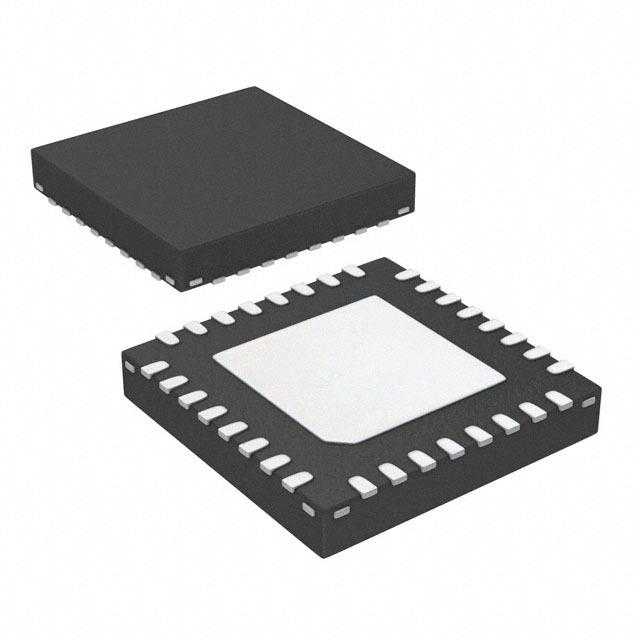

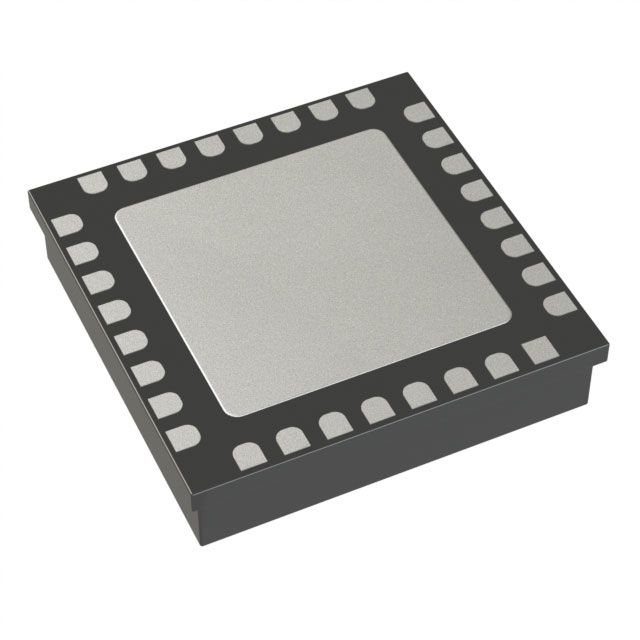

    HMC855LC5 采用 5x5 mm 的 SMT 封装形式,与多种不同的系统兼容。厂家提供详尽的技术支持,包括在线订购、样品申请和技术咨询。如果有进一步的技术问题,可以联系 978-250-3343 或发送邮件至 apps@hittite.com 获取帮助。

    常见问题与解决方案


    1. 问题:设备不能正常启动。
    - 解决方案:检查电源电压是否符合要求(-3.3V ± 0.3V),并确保所有接地连接正确无误。
    2. 问题:数据输出不稳定。
    - 解决方案:检查数据输入和时钟输入是否符合电气规范,同时可以尝试通过 VR 引脚调整输出电压。

    总结和推荐


    HMC855LC5 是一款功能强大且灵活的高速数据解复用器,特别适合在高端通信系统中使用。它的低功耗、宽带操作能力和快速的上升/下降时间使其在各种应用场合下都能表现出色。总体而言,我们强烈推荐 HMC855LC5 用于需要高性能数据处理的系统设计。

HMC855LC5TR-R5参数

参数
长*宽*高 4.9mm*4.9mm*1mm
通用封装 QFN-32
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC855LC5TR-R5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC855LC5TR-R5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES HMC855LC5TR-R5 HMC855LC5TR-R5数据手册
