MAX4986ETO+T

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述:
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 其他接口芯片 MAX4986ETO+T

MAX4986ETO+T概述


    产品简介


    MAX4986 产品概述
    MAX4986 是一款用于SAS(串行连接SCSI)和SATA(串行高级技术附件)单通道信号处理的2:1/1:2多路复用器/解复用器。该器件具备重驱动和均衡化功能,支持高达6.0Gbps的数据传输速率,并且仅需单个+3.3V电源供电。它被广泛应用于PC服务器、工作站、台式机和扩展坞站等领域。

    技术参数


    - 电源范围: 3.0V至3.6V
    - 支持速度: 6.0Gbps
    - 输入/输出阻抗: 50Ω
    - 待机电流: 1mA(典型值)
    - 供电电流: 145mA(典型值)
    - 连续功率耗散: 2758mW(在+70°C时)
    - 工作温度范围: -40°C至+85°C

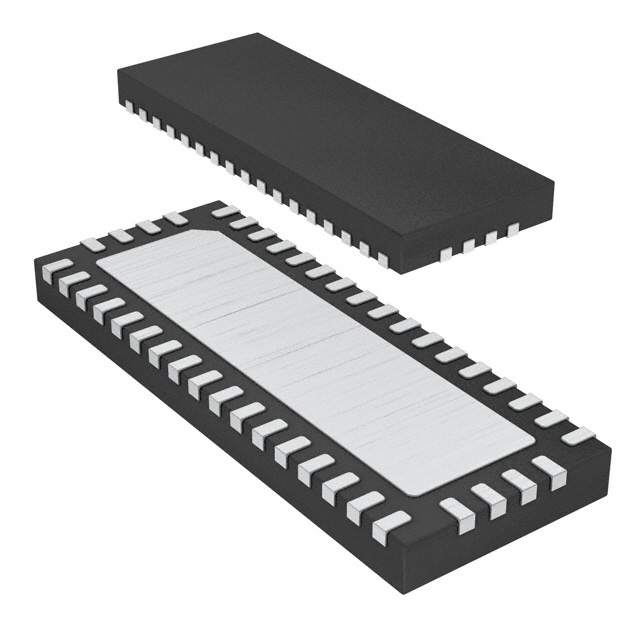

    - 封装: 42引脚TQFN封装(尺寸为3.5mm x 9.0mm)

    产品特点和优势


    - 高集成度: 单一芯片实现2:1/1:2多路复用和解复用功能。
    - 低功耗: 待机电流仅为1mA,有助于延长电池寿命。
    - 独立可编程输入均衡和输出预加重: 可提供±4dB和±3dB的调整范围,以改善信号完整性。
    - SAS/SATA OOB信号支持: 高速幅度检测输入和静音输出。
    - 内部50Ω阻抗匹配: 简化了布局设计并节省了空间。
    - 封装小且易于散热: 3.5mm x 9.0mm TQFN封装带散热垫。

    应用案例和使用建议


    应用场景
    - 数据中心: 由于MAX4986的高性能,它特别适用于需要高速传输的应用场合,例如数据中心内的存储网络。
    - 计算机硬件: 在PC服务器、工作站、台式机和扩展坞站中可以见到它的身影,主要用于数据通信。
    使用建议
    - 布局规划: 由于输入和输出必须通过AC耦合电容进行端接,因此建议将电容尽可能靠近器件放置。
    - 功耗管理: 在不需要高速传输时,可以通过启用待机模式来降低功耗。
    - 调试: 使用独立的输入均衡和输出预加重设置可以帮助解决长距离传输引起的信号衰减问题。

    兼容性和支持


    MAX4986 支持SAS I/II/III标准及SATA接口,能够兼容多种控制器。Maxim公司提供全面的技术文档和支持服务,帮助用户更好地理解和应用此器件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查电源电压是否稳定,确保电源电压在3.0V到3.6V之间 |
    | 数据传输速率低 | 调整输出预加重参数,增加预加重幅度 |
    | 输入信号失真 | 调整输入均衡参数,提高输入信号的质量 |

    总结和推荐


    综上所述,MAX4986 多路复用器/解复用器具备强大的功能和灵活性,非常适合需要高性能数据传输的领域。其低功耗、高集成度和良好的信号完整性使其在市场上具有显著的竞争优势。对于需要处理SAS/SATA信号的系统而言,MAX4986是一个值得考虑的选择。如果您正在寻找一个可靠的解决方案来增强数据传输性能,我们强烈推荐使用MAX4986。

MAX4986ETO+T参数

参数
通用封装 42TQFN
安装方式 贴片安装,黏合安装
应用等级 电信级
零件状态 在售
包装方式 卷带包装

MAX4986ETO+T厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX4986ETO+T数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES MAX4986ETO+T MAX4986ETO+T数据手册

MAX4986ETO+T封装设计

查看详情并下载
Symbol
Footprint
3D Model
