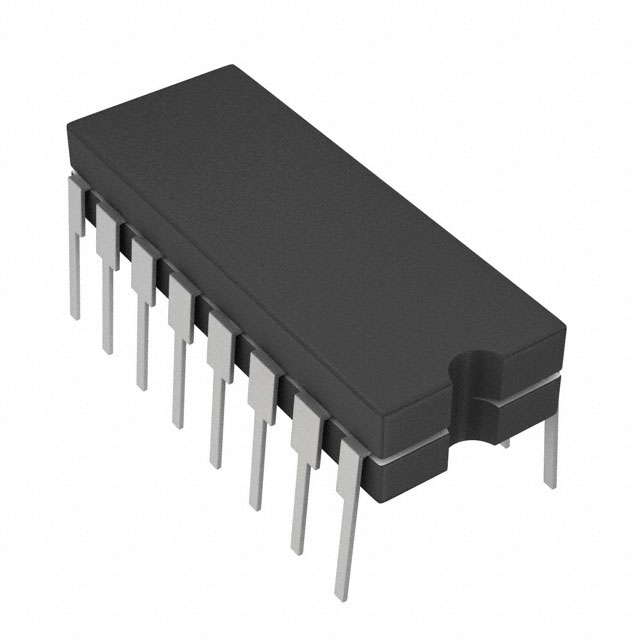

7705201EA

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Analog Multiplexer Single 8:1 16-Pin CDIP
供应商型号: Y-7705201EA
供应商: 期货订购
标准整包数: 75
ANALOG DEVICES 其他接口芯片 7705201EA

7705201EA概述

    DG508A/883B Monolithic CMOS Analog Multiplexer 技术手册概述

    1. 产品简介


    产品类型:DG508A/883B 是一款单片CMOS模拟多路复用器,主要用于处理多通道信号的切换和路由。这款多路复用器以其高集成度、低功耗和出色的开关性能而著称,在多种工业和消费电子设备中得到广泛应用。
    主要功能:
    - 支持多达16个输入/输出通道
    - 内置过压保护
    - 高开关速度和低导通电阻
    - 具备极高的隔离度和线性度
    应用领域:
    - 工业自动化控制
    - 通信设备
    - 测试与测量仪器
    - 汽车电子
    - 医疗设备

    2. 技术参数


    绝对最大额定值:
    - V+到V-电压:44V
    - V+到GND电压:+22V
    - V-到GND电压:-22V
    - 数字输入电压范围:(V-) -3.0V 到 (V+) +3.0V
    - 模拟输入电压范围:(V-) -2.0V 到 (V+) +2.0V
    - 引脚温度(焊接,10秒):+300°C
    - 存储温度:-65°C 到 +150°C
    - 最大连续功率消耗:
    - 16引脚FLATPACK:485mW
    - 16引脚CERDIP:800mW
    - 16引脚Side Braze:842mW
    - 20引脚LCC:727mW
    - 结温TJ:+150°C
    推荐操作条件:
    - 环境工作温度范围:-55°C 到 +125°C

    3. 产品特点和优势


    - 高可靠性:符合MIL-STD-883标准,具备高标准的质量保证措施。
    - 高性能:具有低导通电阻(rDS(ON))和出色的隔离度。
    - 宽工作温度范围:支持在极端环境下的稳定运行。
    - 低功耗:低静态电流和动态电流消耗。

    4. 应用案例和使用建议


    应用场景:
    - 在工业自动化系统中作为信号切换器,可以用于多个传感器的轮询读取。
    - 在测试与测量仪器中,实现多路信号的选择和切换。

    使用建议:
    - 为确保信号完整性和避免过压损坏,建议合理设置电源电压。
    - 定期进行环境温度检测,以确保设备在安全范围内运行。

    5. 兼容性和支持


    - 本产品提供多种封装选择,适用于不同的安装需求。
    - 厂商提供详尽的技术支持文档,包括安装指南、应用笔记和故障排查指南。

    6. 常见问题与解决方案


    常见问题:
    1. 信号过载:内部二极管钳位,需要限制正向二极管电流。
    - 解决方案:确保信号不超过V+和V-。

    2. 过热问题:长时间高温环境下运行可能会影响可靠性。
    - 解决方案:适当降低功耗,使用散热设计。

    7. 总结和推荐


    综上所述,DG508A/883B是一款高度可靠的多路复用器,其广泛的温度适应性和卓越的性能使其成为众多应用场合的理想选择。如果您正在寻找一个可靠且高效的产品来实现信号切换和路由,DG508A/883B无疑是一个值得推荐的选项。

7705201EA参数

参数
19.94mm(Max)
7.62mm(Max)
4.57mm(Max)
通用封装 CDIP-16
安装方式 通孔安装
零件状态 在售
包装方式 管装

7705201EA厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

7705201EA数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES 7705201EA 7705201EA数据手册

7705201EA封装设计

查看详情并下载
Symbol
Footprint
3D Model
