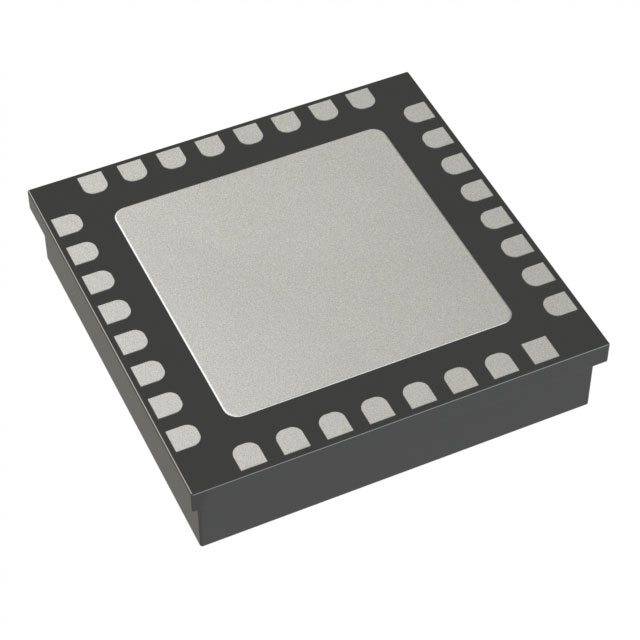

HMC857LC5TR-R5

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Analog General Purpose 2 x 2 32-Pin LFCSP EP T/R
供应商型号: HMC857LC5TR-R5-ND
供应商: Digi-Key
标准整包数: 500
ANALOG DEVICES 其他接口芯片 HMC857LC5TR-R5

HMC857LC5TR-R5概述

    # HMC857LC5 14 Gbps 2 x 2 Crosspoint Switch 技术手册

    产品简介


    HMC857LC5 是一款高性能的 2x2 跨接开关芯片,专为高速数据传输设计,支持高达 14 Gbps 的数据速率和高达 14 GHz 的选择端口操作。此产品采用电流模式逻辑(CML)输入和输出,能够直接连接到 50 欧姆接地系统或具有 CML 输入的其他设备。其输出电压可通过编程进行调节,可广泛应用于高速通信、网络和存储等领域。
    主要功能
    - 支持高达 14 Gbps 的数据传输速率
    - 选择端口操作频率可达 14 GHz
    - 输出电压可编程调节
    - 快速上升时间和下降时间:21/21 ps
    - 低功耗消耗:典型值为 345 mW
    应用领域
    - SONET OC-192 和 10 GbE
    - 16G 光纤通道
    - 网络和存储
    - 双路 2:1 选择器
    - 带输入多路复用器的 1:2 扇出

    技术参数


    以下为 HMC857LC5 的关键技术规格:
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 电源电压 -3.6 | -3.3 | -3.0 | V |
    | 功耗 105 mA |
    | 最大数据速率 14 Gbps |
    | 最大选择速率 14 GHz |
    | 输入电压范围 -1.5 | 0.5 V |
    | 差分输入范围 0.1 | 2.0 Vp-p |
    | 输入回波损耗 | 频率 < 20 GHz | 10 dB |
    | 单端输出幅度 500 mVp-p |
    | 差分输出幅度 1000 mVp-p |
    | 输出高电平 -10 mV |
    | 输出低电平 -510 mV |
    | 输出上升/下降时间 | 差分,20%-80% 21 ps |

    产品特点和优势


    独特功能
    - 高速支持:支持高达 14 Gbps 的数据传输速率和 14 GHz 的选择端口操作。
    - 可编程输出电压:通过 VR 引脚可调节输出电压,实现信号优化或补偿。
    - 快速响应:上升时间与下降时间仅为 21 ps。
    - 低功耗:典型功耗仅为 345 mW,适合便携式设备。
    市场竞争力
    - 出色的数据处理能力使其成为高端通信和存储系统的理想选择。
    - 紧凑的 3x3 mm SMT 封装设计,便于集成到小型化设备中。
    - 超低功耗特性有助于延长电池寿命,降低系统整体能耗。

    应用案例和使用建议


    应用案例
    HMC857LC5 广泛应用于以下场景:
    1. SONET OC-192 和 10 GbE:用于光纤网络中的数据路由和交换。
    2. 16G 光纤通道:支持高性能存储区域网络(SAN)中的数据传输。
    3. 网络与存储设备:作为核心组件用于路由器和交换机。
    使用建议
    - 在使用过程中,确保电源电压稳定在 -3.3 V,并根据需要调整 VR 引脚以优化输出电压。
    - 遵循电路板设计指南,使用推荐的材料和工艺,确保信号完整性。
    - 在高频环境中,使用多个过孔连接顶层和底层的地平面,以减少寄生效应。

    兼容性和支持


    兼容性
    HMC857LC5 与其他标准 CML 输入设备兼容,可轻松集成到现有的高速电路中。其 3x3 mm 的紧凑封装使其非常适合现代 PCB 设计。
    厂商支持
    - 订单支持:可通过电话(978-250-3343)或官网(www.hittite.com)下单。
    - 技术支持:技术咨询邮箱为 apps@hittite.com。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号强度不足 | 调整 VR 引脚电压,增加输出电压幅度。 |
    | 信号失真严重 | 检查电源电压是否稳定,并确认输入信号质量。 |
    | 设备发热异常 | 确保散热设计符合规范,避免过载运行。 |

    总结和推荐


    综合评估
    HMC857LC5 是一款高性能的高速逻辑开关芯片,具有卓越的数据传输能力和可编程性。其紧凑的设计、低功耗和广泛的适用性使其成为高速通信和存储领域的理想选择。
    推荐结论
    我们强烈推荐 HMC857LC5 用于需要高数据速率和低功耗的应用场景。无论是开发新一代网络设备还是优化现有存储系统,这款芯片都能提供出色的性能和可靠性。

HMC857LC5TR-R5参数

参数
通用封装 QFN-32
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
