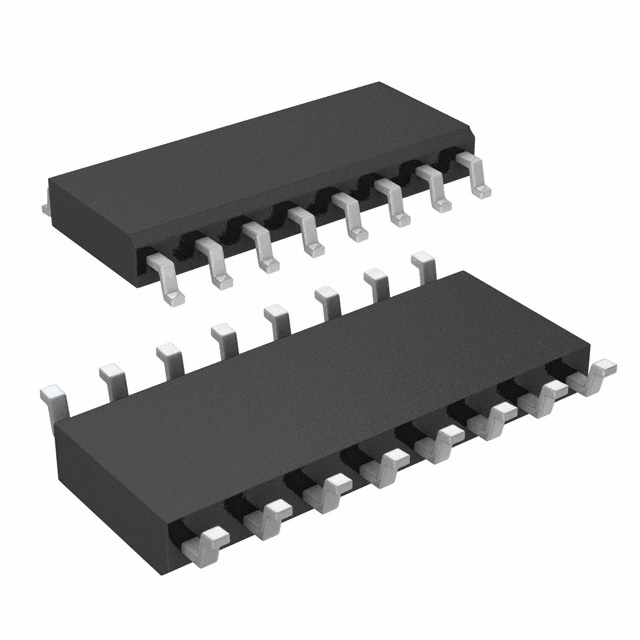

DG401DY+

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述:
供应商型号: DG401DY+
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES 其他接口芯片 DG401DY+

DG401DY+概述

    DG401/DG403/DG405 产品技术手册

    产品简介


    DG401/DG403/DG405 是由 Maxim Integrated 生产的高精度双通道高速模拟开关。这些开关具备低导通电阻(最大值为 20Ω)的特点,能够在正向和反向传输信号时表现出一致的性能。这些开关主要用于采样保持电路、测试设备、导航系统、音频信号路由和通信系统等领域。其独特的设计使得它们在多个行业中都具有广泛的应用前景。

    技术参数


    - 导通电阻(rDS(ON)): 最大值 20Ω
    - 电源电压范围: 单电源:+10V 至 +30V;双电源:±4.5V 至 ±20V
    - 工作温度范围: -55°C 至 +125°C
    - 信号范围: -15V 至 +15V
    - 断态漏电流: 最大值 5nA (在 +85°C 时)
    - 切换时间: 最大值 tON 150ns,tOFF 100ns
    - 功耗: 最大值 35μW
    - 封装形式: 16 脚塑料 DIP、窄体 SO、20 脚 LCC
    - 制造工艺: 44V 硅栅极工艺

    产品特点和优势


    - 低导通电阻匹配: 两个通道之间的最大电阻差异为 2Ω,保证了高精度的信号传输。
    - 低导通电阻平坦度: 信号范围内的最大变化仅为 3Ω,确保了良好的信号完整性。
    - 低电荷注入: 15pC 的最大电荷注入量减少了对模拟信号的干扰。
    - 高温下的漏电流低: 在 +85°C 下,漏电流小于 5nA,适用于恶劣环境。

    应用案例和使用建议


    - 采样保持电路: 这些开关可以用于采样保持电路中,以实现高精度的信号处理。建议在应用中注意选择合适的电源电压以避免过高的导通电阻。
    - 音频信号路由: 在音频信号路由系统中,这些开关能够提供稳定且低噪声的信号传输路径。建议进行严格的电气特性测试,确保满足系统的性能要求。
    - 测试设备: 作为高性能测试设备的一部分,这些开关需要与精密测量仪器协同工作。建议定期校准和测试,以确保长期稳定性。

    兼容性和支持


    - 兼容性: DG401/DG403/DG405 可以与其他标准模拟开关兼容,例如行业标准的 DG401/DG403/DG405。
    - 支持和服务: Maxim Integrated 提供详尽的技术文档和支持,确保用户能够充分利用这些开关的功能。用户可以通过 Maxim 官网获取免费样品和最新技术资料。

    常见问题与解决方案


    - 问题1: 导通电阻过高
    - 解决方案: 检查电源电压是否在指定范围内,检查连接是否正确。
    - 问题2: 切换时间不符合要求
    - 解决方案: 确保所有连接正确,重新检测电源电压。
    - 问题3: 高温下漏电流过大
    - 解决方案: 确认是否超过了绝对最大额定值,必要时更换散热片。

    总结和推荐


    DG401/DG403/DG405 是一种高性能、多功能的模拟开关,适用于多种应用场合。其优异的导通电阻匹配、低电荷注入和高温下的低漏电流使其在市场上具有强大的竞争力。对于需要高精度信号传输的应用,强烈推荐使用这款产品。

DG401DY+参数

参数
通用封装 SOIC-16
安装方式 贴片安装
零件状态 在售
包装方式 管装

DG401DY+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
