首页  >  产品百科  >  ADG734BRU

ADG734BRU

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Analog Switch Quad SPDT 20-Pin TSSOP Tube
供应商型号: ADG734BRU-ND
供应商: Digi-Key
标准整包数: 1

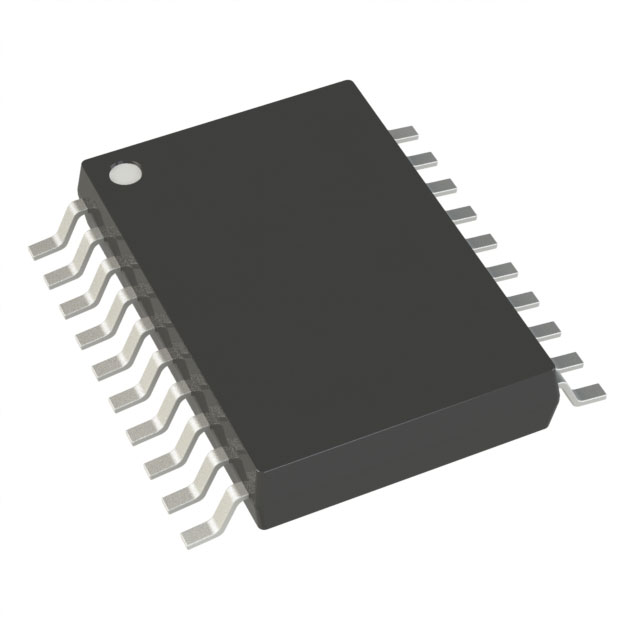

ANALOG DEVICES 其他接口芯片 ADG734BRU

ADG734BRU概述

    ADG733/ADG734 CMOS 2.5Ω Low Voltage Triple/Quad SPDT Switches

    1. 产品简介


    ADG733和ADG734是由Analog Devices生产的低电压、CMOS单极双掷(SPDT)开关。ADG733提供三个独立选择的SPDT开关,而ADG734则提供四个独立选择的SPDT开关。这些开关广泛应用于数据采集系统、通信系统、电池供电系统、音频和视频切换等领域。

    2. 技术参数


    - 电源范围: 单电源:1.8 V至5.5 V;双电源:±2.5 V。
    - 导通电阻: 2.5 Ω(典型值),最大值为4.5 Ω至5.0 Ω。
    - 导通电阻平坦度: 最大值1.2 Ω,典型值0.5 Ω。
    - 泄漏电流: 源端关断泄漏电流最大为±0.3 nA,通道关断泄漏电流最大为±0.5 nA。
    - 开关时间: 导通时间典型值19 ns,关断时间典型值7 ns。
    - 输入电容: 4 pF(典型值)。
    - 逻辑输入: 输入高电压最小值2.4 V,输入低电压最大值0.8 V。

    3. 产品特点和优势


    - 低功耗: 典型功耗小于0.01 µW。
    - 低导通电阻: 典型值仅为2.5 Ω,适合高精度应用。
    - 高信号带宽: 典型-3 dB带宽为160 MHz至200 MHz。
    - 低漏电流: 泄漏电流在纳安级,确保长寿命和稳定性。
    - 小尺寸封装: 提供小尺寸TSSOP和QSOP封装,便于紧凑设计。

    4. 应用案例和使用建议


    - 数据采集系统: 用于高速数据采集,如传感器信号采集。
    - 通信系统: 适用于射频开关和信号路由。
    - 音频和视频切换: 用于音视频信号的切换和隔离。
    - 使用建议: 确保电源稳定且符合规定的电源范围,避免过压或欠压。在高频率应用时,注意电源去耦合电容的设计。

    5. 兼容性和支持


    - 兼容性: TTL/CMOS兼容输入,可直接与现有数字逻辑电路接口。
    - 厂商支持: 提供详细的技术文档和设计指南,支持电话和技术论坛咨询。

    6. 常见问题与解决方案


    - 问题: 开关时间不一致。
    - 解决: 检查电源电压是否稳定,确保负载匹配。
    - 问题: 漏电流过高。
    - 解决: 确认安装正确,无短路或开路情况。

    7. 总结和推荐


    ADG733和ADG734在低电压、高精度和高信号带宽方面表现出色,适合多种应用场合。其低功耗、高可靠性和紧凑封装使其成为业界领先的选择。强烈推荐在需要高性能SPDT开关的应用中使用。
    本文通过对ADG733/ADG734的产品介绍、技术参数、特点和优势、应用案例及建议、兼容性和支持、常见问题及解决方案进行详细描述,希望能帮助读者更好地理解和应用这一先进的电子元器件。

ADG734BRU参数

参数
长*宽*高 6.5mm(长度)*4.4mm(宽度)
通用封装 TSSOP-20
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

ADG734BRU厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADG734BRU数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES ADG734BRU ADG734BRU数据手册

ADG734BRU封装设计

查看详情并下载
Symbol
Footprint
3D Model
