HMC954LC4BTR

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述:
供应商型号: CY-HMC954LC4BTR
供应商: Avnet
标准整包数: 1

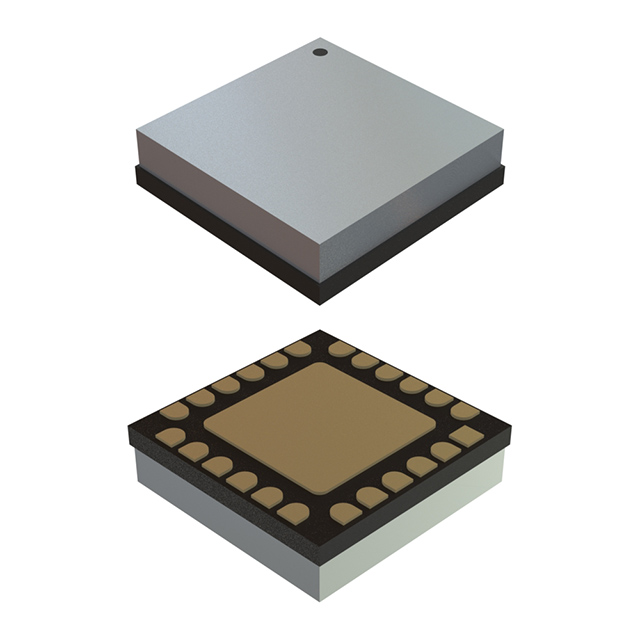

ANALOG DEVICES 其他接口芯片 HMC954LC4BTR

HMC954LC4BTR概述


    产品简介


    HMC954LC4B 2:1 多路复用器
    HMC954LC4B 是一款专为 32 Gbps 数据串行化设计的 2 输入到 1 输出多路复用器(MUX)。这款多功能的芯片可以将两组差分输入信号根据时钟信号进行切换并输出,从而实现高速数据传输的应用需求。HMC954LC4B 具有可编程输出电压功能,可通过控制 VR 引脚来调整输出信号的幅度,以适应不同应用场景的需求。其广泛的用途涵盖了多个高科技行业,包括通信、测试与测量设备、光纤通道及以太网等领域。

    技术参数


    - 供电电压范围:-3.3 V 到 -3.6 V
    - 最大功耗:479 mW
    - 工作温度范围:-40°C 到 +85°C
    - 数据速率:高达 32 Gbps
    - 时钟频率:最高 16 GHz
    - 输出电压摆幅:单端模式下 640 mVpp,差分模式下 1280 mVpp
    - 输出上升/下降时间:15 ps
    - 输出回波损耗:低于 28 Gbps 的频率下为 10 dB
    - 随机抖动:小于 0.2 ps rms
    - 确定性抖动:小于 2 ps
    - 传播延迟:113 ps
    - 数据建立时间:0 ps
    - 数据保持时间:22 ps

    产品特点和优势


    多功能性:HMC954LC4B 能够支持高达 32 Gbps 的数据速率,且同时支持单端和差分操作,适用于多种高速通信标准。高集成度:采用 24 铅封装,尺寸仅为 4x4 mm,提供了一个紧凑的解决方案,非常适合于空间受限的应用环境。易用性:通过 VR 引脚对输出电压进行可编程控制,使得用户能够灵活地调整信号电平以满足不同的系统要求。可靠性:具备优良的抗噪声和抗干扰能力,以及低输出抖动和低延迟,确保数据传输的准确性和稳定性。

    应用案例和使用建议


    应用案例:HMC954LC4B 在许多应用场景中均有使用,如SONET OC-192、宽带测试和测量设备、16 G 和 32 G 光纤通道以及 100 Gbit 以太网。此外,在基于 FPGA 的接口电路中,该芯片也被广泛使用,用于提高系统的整体性能和灵活性。
    使用建议:
    - 由于该芯片对环境敏感,建议在组装过程中使用适当的静电防护措施。
    - 当在 PCB 上进行布线时,需注意信号线要具有 50 欧姆的阻抗,确保信号的完整性和减少噪声。
    - 为了优化性能,可以利用 VR 引脚来调整输出电压,具体数值可以通过参考相应的输出电压与 VR 关系曲线图来确定。
    - 为保证芯片正常运行,需特别注意安装短接跳线以将 VR 短接到 GND 上,除非另有其他用途。

    兼容性和支持


    兼容性:HMC954LC4B 支持 -3.3 V 或 +3.3 V 两种供电模式,这使得它与大多数现有的电源系统兼容。此外,该芯片支持差分输入,适用于各种高速信号传输环境。
    支持与维护:Analog Devices 为客户提供技术支持服务,可通过电话或电子邮件获取帮助。此外,该产品附带详尽的技术文档和评估板材料清单,便于客户进行测试和开发。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动时未检测到输出信号 | 确认时钟和数据输入信号正确连接,并检查供电电压是否在规定范围内。 |
    | 输出信号出现过度抖动 | 检查供电电压稳定性,适当调整 VR 引脚的电压值。 |
    | 数据传输错误率偏高 | 确保信号线阻抗匹配,重新检查数据建立时间和保持时间设置。 |

    总结和推荐


    综合评价:HMC954LC4B 在数据串行化领域展现了卓越的性能。它不仅具有高性能的数据处理能力,还具备出色的灵活性和可编程性。尤其适合需要高效、稳定高速数据传输的应用场景。
    推荐使用:鉴于其广泛的应用范围、高度的可靠性以及灵活的配置选项,HMC954LC4B 成为众多高速数据传输应用的理想选择。强烈推荐给那些寻求高精度和高性能解决方案的设计工程师。

HMC954LC4BTR参数

参数
通用封装 QFN-24
安装方式 贴片安装,黏合安装
零件状态 最后售卖
包装方式 散装,卷带包装

HMC954LC4BTR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC954LC4BTR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES HMC954LC4BTR HMC954LC4BTR数据手册
