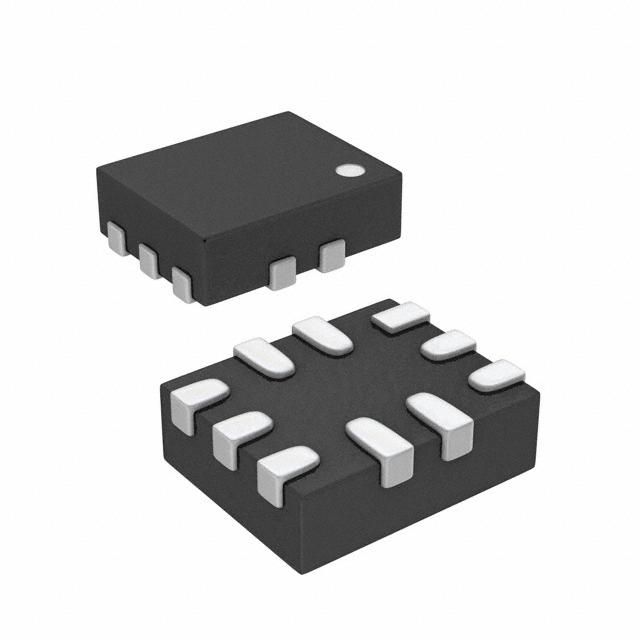

ADG824BCPZ-REEL7

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Analog Switch Dual SPDT 10-Pin LFCSP EP T/R
供应商型号: 4022372
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 其他接口芯片 ADG824BCPZ-REEL7

ADG824BCPZ-REEL7概述

    ADG824 CMOS Dual SPDT/2:1 Mux 技术手册

    1. 产品简介


    ADG824 是一款由 Analog Devices 生产的低电压 CMOS 设备,包含两个独立选择的单极双掷(SPDT)开关。此设备广泛应用于各种便携式电子产品和通信系统中,如手机、PDA、MP3播放器、电池供电系统等。此外,它还适用于电源路由、音频和视频信号路由以及各种通信系统。

    2. 技术参数


    ADG824 的主要技术参数如下表所示:
    | 参数 | 常温下数值 | 高温/低温范围 | 测试条件 |
    ||
    | 模拟开关通态电阻 (RON) | 0.5 Ω | 0.85 Ω最大 | VDD = 2.7 V, VS = 0 V 到 VDD, IDS = 100 mA |
    | 开关间电阻匹配 (∆RON) | 0.003 Ω典型 | 0.04 Ω最大 | VDD = 2.7 V, VS = 0.65 V, IDS = 100 mA |
    | 动态特性 ON时间 (tON) | 7 ns 典型 | 9.5 ns 最大 | RL = 50 Ω, CL = 35 pF |
    | 动态特性 OFF时间 (tOFF) | 6 ns 典型 | 7.7 ns 最大 | RL = 50 Ω, CL = 35 pF |
    | 转换延迟时间 (tBBM) | 3.5 ns 典型 | 2 ns 最小 | RL = 50 Ω, CL = 35 pF |
    | 总谐波失真 (THD + N) | 0.06 % 典型 | 0.1 % 典型 | RL = 33 Ω, f = 20 Hz 到 20 kHz, VS = 2 V p-p |
    | 工作电压范围 | 1.65 V 到 3.6 V | -40°C 到 +85°C | -40°C 到 +85°C |

    3. 产品特点和优势


    ADG824 具备以下几个显著的特点和优势:
    - 超低通态电阻:在全温度范围内保持低于0.85 Ω的通态电阻。
    - 单电源工作:能够在1.65 V 至 3.6 V的电源电压下工作。
    - 高速切换:在1.8 V 逻辑电平下工作时,典型导通时间为7 ns,关断时间为6 ns。
    - 高电流承载能力:可承受高达300 mA 的连续电流。
    - 紧凑封装:采用1.3 mm × 1.6 mm 封装,非常适合便携式设备的设计。
    这些特点使ADG824 在音频信号路由、数据切换、电池供电设备及通信系统等领域具有广泛应用前景。

    4. 应用案例和使用建议


    ADG824 广泛应用于多种设备,例如:
    - 手机和PDA:利用其低功耗和小尺寸特性,可以提高设备的整体效率。
    - MP3播放器:利用其高速切换特性,保证音频信号的质量。
    - 电源路由:由于其高电流承载能力,适合用于处理大电流路径。
    在使用过程中,需要确保电源电压在指定范围内,以避免超出额定值导致损坏。同时,要注意控制好模拟信号范围和数字输入的高低电平,以保证其正常工作。

    5. 兼容性和支持


    ADG824 具有良好的兼容性,可以在多种电源电压和信号条件下工作。Analog Devices 提供了全面的技术支持和售后服务,确保用户能够获得最佳的应用体验。

    6. 常见问题与解决方案


    在使用过程中,用户可能会遇到以下常见问题:
    - 通态电阻过高:检查电源电压是否在规定范围内,确认所有连接点接触良好。
    - 信号质量下降:检查信号线是否有噪声干扰,确认滤波电路是否有效。
    - 频繁重启:确保电源供应稳定,检查负载情况,防止过载。
    针对这些问题,厂家提供了详细的解决方案,确保用户能够快速解决问题。

    7. 总结和推荐


    总体来看,ADG824 在便携式电子设备和通信系统中的表现十分出色,其优秀的特性使其成为众多应用场合的理想选择。ADG824 的紧凑设计和高性能使其在市场上具有很强的竞争力。因此,我强烈推荐在需要高效、高性能的信号切换和路由场合使用 ADG824。
    希望以上内容对您有所帮助!如果您有任何进一步的问题或需求,请随时联系。

ADG824BCPZ-REEL7参数

参数
长*宽*高 1.6mm*1.3mm*530μm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ADG824BCPZ-REEL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADG824BCPZ-REEL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES ADG824BCPZ-REEL7 ADG824BCPZ-REEL7数据手册

ADG824BCPZ-REEL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
